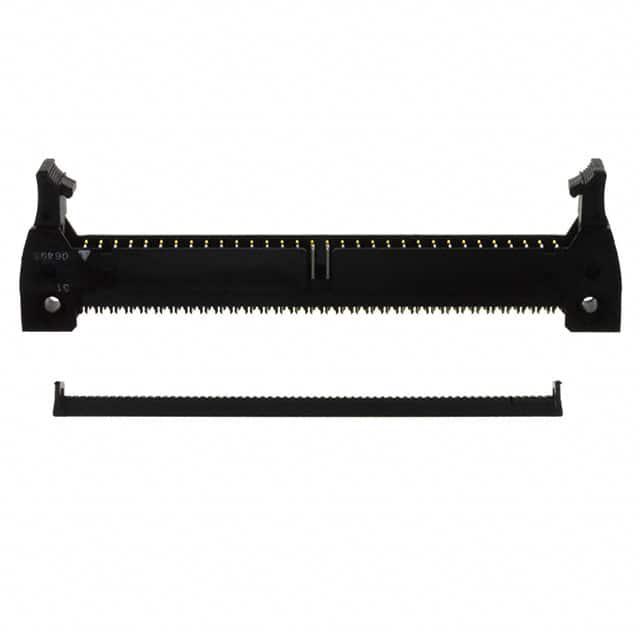

XG4E-6431

厂牌: OMRON/欧姆龙
产品描述: 28 AWG Latch Lock/Eject Hooks,Long,Plug 2.54mm 2 64pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 100.6mm(长度)*8.2mm(高度)
供应商型号: CGC-XG4E-6431
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4E-6431

XG4E-6431概述


    产品简介


    Flat Cable Connectors XG4
    Flat Cable Connectors XG4是一系列符合军用标准(MIL)的电路板连接器,具有改进的设计。这些连接器适用于主流电路板设计,提供高可靠性和空间节约的选项。产品包括盒型插头(XG4C)、IDC插头(XG4E)等多种类型,通过XG-5 IDC Connectors、XG8 Original Plugs和XG2 IDC Connecters可以实现无限数量的组合。

    技术参数


    技术规格
    - 电流: 1A(XG4M),3A(XG4M-U)
    - 电压: 250 VAC(XG4M),300 VAC(XG4M-U)
    - 接触电阻: 最大20 mΩ(在20 mV,100 mA最大电流下)
    - 绝缘电阻: 最小1,000 MΩ(在500 VDC下)
    - 耐压强度: 500 VAC持续1分钟(泄漏电流最大为1mA)
    - 插入力: 每个触点最大1.96 N
    - 拔出力: 每个触点最小0.39 N(测试量规,t= 0.64 mm)
    - 插拔次数: 50次
    环境适应性
    - 工作温度范围: -55°C 至 105°C(低温无结冰)

    产品特点和优势


    主要特点和优势
    - 可靠性提升: 新的生产系统提高了可靠性。
    - 空间节省: 盒型插头(XG4C)提供了空间节约的选择。
    - 多功能连接: IDC插头(XG4E)可以用于转接,与XG-5 IDC Connectors结合使用,可实现灵活多样的组合。
    - 锁定机制: 原装插头(XG8)和盒型插头(XG4C)可以通过锁杆锁定。
    - 认证标准: 符合MIL标准(MIL-C-83503)和UL标准(文件编号E103202,除XG4U型号外)。

    应用案例和使用建议


    应用场景
    Flat Cable Connectors XG4广泛应用于各种电子设备中,如计算机、通讯设备、医疗设备等。特别适合需要高密度安装的应用场景,例如工业控制、网络设备等。
    使用建议
    - 在安装前确保主板被螺丝固定。
    - 在连接插座前尽可能减少电缆的松弛。
    - 使用自动焊接条件(喷射流)进行焊接:焊接温度250 ±5°C,连续焊接时间5 ± 1秒。
    - 在操作锁杆时不要过度用力,避免损坏连接器。
    - 断开连接器前必须释放锁机制。

    兼容性和支持


    兼容性
    Flat Cable Connectors XG4兼容多种其他电子元件和设备,特别是与XG5M-N等其他连接器配合使用时。
    支持
    制造商提供技术支持和维护服务,确保产品在整个生命周期内保持最佳状态。

    常见问题与解决方案


    常见问题及解决方案
    - 问题: 插入力过大导致接触不良。
    - 解决方案: 确保按照正确的插拔方法操作,检查接触面是否有污垢或损伤。
    - 问题: 锁杆无法正常操作。
    - 解决方案: 确认没有过度用力,手动轻轻操作即可。
    - 问题: 连接器损坏。
    - 解决方案: 在断开连接器前务必先释放锁机制,避免直接拆卸造成损坏。

    总结和推荐



    总结


    Flat Cable Connectors XG4是一款高性能的连接器,具有高可靠性、良好的电气特性和广泛的适用性。其独特的设计使其在高密度安装和多种应用场合中表现出色。
    推荐
    Flat Cable Connectors XG4是当前市场上非常值得选择的产品,尤其适用于需要高可靠性连接的工业和商业应用。如果您正在寻找一款能够在复杂环境中稳定工作的连接器,XG4将是您的理想选择。

XG4E-6431参数

参数
排数 2
类型 Latch Lock/Eject Hooks,Long,Plug
针脚数 64pin
电缆端接 IDC
线规 28 AWG
间距 2.54mm
颜色 黑色
触头镀层厚度 150nm
触头镀层
长*宽*高 100.6mm(长度)*8.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,托盘
