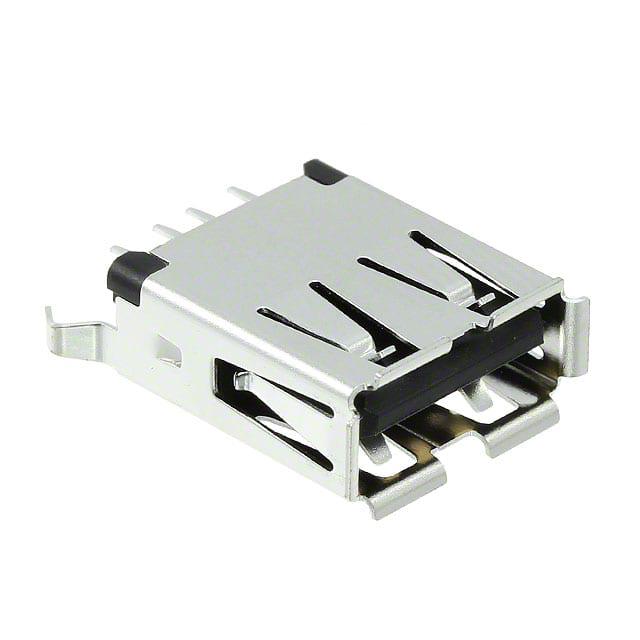

XM7A-0441

产品分类: USB/DVI/HDMI 连接器
厂牌: OMRON/欧姆龙
产品描述: 30V(AC) USB-A (USB TYPE-A) USB 2.0 1 4 插头 垂直安装,通孔安装 14.5mm(长度)*7.12mm(高度)
供应商型号: CSJ-ST64467498
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 USB/DVI/HDMI 连接器 XM7A-0441

XM7A-0441概述


    产品简介


    XM7 是一款符合 USB 标准的小型接口连接器,适用于个人电脑、USB 集线器和其他外设设备。XM7 包括两种类型的 USB 连接器:USB A 型和 B 型,以及迷你 USB 型号。这些连接器具备高插入寿命(达 5,000 次),适用于多种应用场景。XM7 符合 RoHS 标准,确保环保和安全。

    技术参数


    - 额定电流: 1 A
    - 额定电压: 30 V
    - 绝缘电阻: 最小 100 MΩ
    - 接触电阻: 最大 50 mΩ
    - 耐压强度: 100 VAC,持续 1 分钟(泄漏电流最大 0.5 mA)
    - 总插入力: 最大 35 N
    - 总拔出力: 最小 7 N
    - 插拔次数: 5,000 次
    - 工作温度范围: 0°C 至 50°C(无冰冻)

    产品特点和优势


    1. 高可靠性: 插拔寿命高达 5,000 次,确保长期使用的稳定性。
    2. 多种终端形状: 提供直角 DIP 终端和直角 SMT 终端,便于不同应用场景的选择。
    3. 符合 RoHS 标准: 环保设计,符合国际环保标准。
    4. 广泛适用性: 既适用于个人电脑和 USB 集线器,也适用于打印机、扫描仪等外围设备。
    5. 小型化设计: 小巧轻便,适合紧凑空间的应用。

    应用案例和使用建议


    应用案例
    1. 个人电脑: 在台式机或笔记本电脑上安装 USB A 型插座。
    2. USB 集线器: 连接到 USB 集线器以扩展 USB 接口。
    3. 打印机: 使用 USB B 型插座连接到打印机,提高数据传输效率。
    使用建议
    1. 正确插入和拔出: 在插入和拔出连接器时,避免施加过大的力量,以免损坏终端。
    2. 防尘措施: 在不使用时,使用配套的防尘盖保护连接器,防止灰尘和湿气进入。
    3. 安装注意事项: 安装前确认没有明显的错位或倾斜,确保连接器完全插入到底部位置。

    兼容性和支持


    - 兼容性: XM7 连接器适用于多种 USB 设备,包括个人电脑、打印机、集线器等。
    - 厂商支持: 厂商提供详细的安装指南和技术支持,确保用户能够正确安装和使用连接器。
    - 配件: 提供配套的防尘盖,型号分别为 XM7Z-0001(适用于 A 型)和 XM7Z-0002(适用于 B 型)。

    常见问题与解决方案


    1. 连接器无法插入:
    - 解决方案: 确认连接器没有错位或倾斜,确保完全插入到底部位置。
    2. 接触不良:
    - 解决方案: 清洁连接器的触点,确保接触面干净无尘。
    3. 插拔次数过多导致失效:
    - 解决方案: 减少不必要的插拔次数,延长连接器的使用寿命。

    总结和推荐


    XM7 系列 USB 连接器以其高可靠性、多种终端形状和广泛适用性脱颖而出。特别是在需要高插拔寿命和良好接触性能的应用场景中,表现出色。总体而言,XM7 连接器是一款值得推荐的产品,特别适合于工业自动化、办公自动化以及家用电子产品等领域。无论是个人电脑还是其他外设设备,XM7 都能提供可靠的连接解决方案。

XM7A-0441参数

参数
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
长*宽*高 14.5mm(长度)*7.12mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

XM7A-0441厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM7A-0441数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 USB/DVI/HDMI 连接器 OMRON/欧姆龙 XM7A-0441 XM7A-0441数据手册

XM7A-0441封装设计

查看详情并下载
Symbol
Footprint
3D Model
