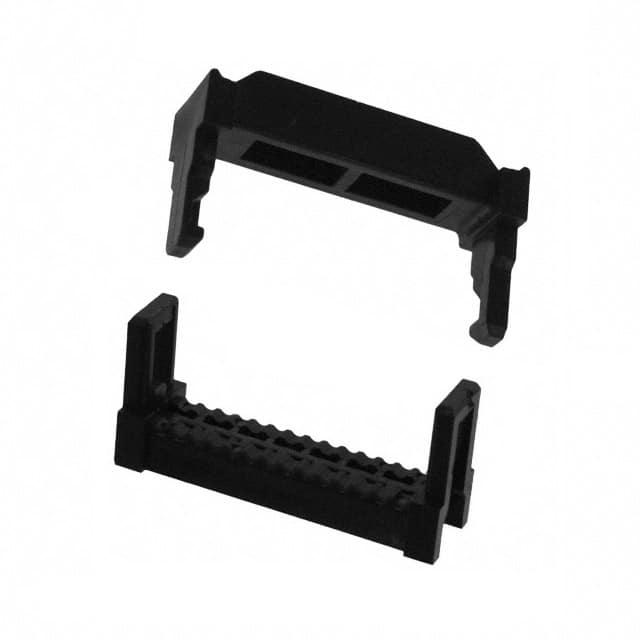

XG4M1430T

厂牌: OMRON/欧姆龙
产品描述: 28 AWG Receptacle 2.54mm 2 14pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 22.3mm(长度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4M1430T

XG4M1430T概述


    产品简介


    Flat Cable Connectors XG4
    Flat Cable Connectors XG4 是一系列符合军事标准(MIL)的电路板连接器,经过改进设计以提高可靠性和性能。这些连接器广泛应用于需要高密度连接的应用场合,例如工业自动化、通讯设备、医疗设备等。

    技术参数


    技术规格和性能参数:
    - 额定电流:1A(例如XG4M),3A(某些型号)
    - 额定电压:250VAC(某些型号),300VAC
    - 接触电阻:最大20 mΩ(在20 mV, 100 mA最大值下)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC下)
    - 耐压强度:500 VAC持续1分钟(泄漏电流:最大1 mA)
    - 总插入力:每个接触点最大1.96 N
    - 拔出力:最小0.39 N(使用测试量规,t= 0.64 mm)
    - 插拔耐久性:50次
    - 工作温度范围:-55°C 至 105°C(低温下无结冰)

    产品特点和优势


    Flat Cable Connectors XG4 具备多种独特功能和优势:
    - 改进的设计:采用先进的生产系统提高了可靠性。
    - 空间节省型插头:XG4C型盒式插头占用空间小。
    - IDC插头:XG4E型插头可用于转接。
    - 无限组合:通过XG-5 IDC连接器、XG8原装插头和XG2 IDC连接器实现多样的组合。
    - 锁定功能:XG8和XG4C型插头可通过锁杠杆进行锁定。
    - 合规性:符合MIL(MIL-C-83503)和UL(E103202)标准。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:在自动化生产线中用于高密度连接和可靠的信号传输。
    - 通讯设备:在电信设备中用于快速连接多个信号线。
    - 医疗设备:在精密仪器中用于确保信号传输的稳定性和可靠性。
    使用建议:
    - 在安装过程中确保板子牢固固定后再进行安装。
    - 连接时移除多余的电缆松弛部分,并按照示意图正确插入。
    - 自动焊接条件为250 ±5°C,持续时间不超过5 ± 1秒。
    - 使用时不要用力超过锁杠杆的活动范围,避免损坏连接器。
    - 在断开连接器之前一定要释放锁机制。

    兼容性和支持


    Flat Cable Connectors XG4 可与特定的XG4M、XG5M-N插座兼容。厂家提供技术支持和维护服务,确保用户能够得到最佳的使用体验。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题:连接器接触不良
    - 解决方案:检查接触面是否有污垢或氧化物,必要时清洁并重新安装。
    - 问题:锁杠杆无法正常操作
    - 解决方案:确保手部操作轻柔,避免使用工具强行操作,以免损坏锁杠杆。
    - 问题:电缆连接不稳定
    - 解决方案:检查电缆是否正确安装,并确保锁杠杆完全锁定。

    总结和推荐


    总结:
    Flat Cable Connectors XG4 以其改进的设计、可靠的操作和多样的应用,成为市场上广受欢迎的产品。其独特的特性和优势使其适用于各种高密度连接需求。
    推荐:
    我们强烈推荐使用 Flat Cable Connectors XG4。无论是在工业自动化还是精密医疗设备中,它们都能提供卓越的性能和稳定性,值得信赖。

XG4M1430T参数

参数
触头镀层
电缆端接 IDC
线规 28 AWG
触头镀层厚度 150nm
排数 2
类型 Receptacle
针脚数 14pin
颜色 黑色
间距 2.54mm
长*宽*高 22.3mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XG4M1430T厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4M1430T数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 OMRON/欧姆龙 XG4M1430T XG4M1430T数据手册

XG4M1430T封装设计

查看详情并下载
Symbol
Footprint
3D Model
