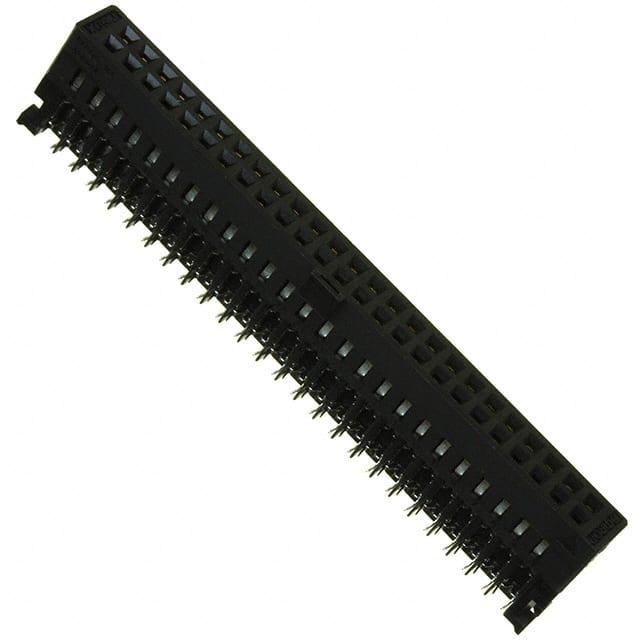

XG5M5032N

厂牌: OMRON/欧姆龙
产品描述: 24 AWG Receptacle 2.54mm 2 50pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 14.4mm(高度)
供应商型号: OR982-ND
供应商:
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG5M5032N

XG5M5032N概述

    电子元器件产品技术手册:IDC连接器XG5

    产品简介


    IDC连接器XG5是为直插线设计的一种接线端子,主要应用于航空、汽车及各种电子设备中。其特点是无焊接安装,可靠性高,适用于大电流(最大3A)的直插线连接。该连接器通过独特的锁扣系统,可实现与多种接头的适配,具有广泛的应用范围。

    技术参数


    - 额定电流: 1A (AWG28), 2A (AWG26), 3A (AWG24)
    - 额定电压: 300 VAC
    - 接触电阻: 最大20mΩ (20mV, 100mA条件下)
    - 绝缘电阻: 最小1000MΩ (500VDC条件下)
    - 介电强度: 650VAC持续1分钟 (漏电流: 最大1mA)
    - 总插入力: 每个触点最大1.96N
    - 拔出力: 最小0.29N (测试工具,0.64x0.64mm条件下)
    - 插入耐久性: 50次
    - 工作温度范围: −55°C至85°C (低温时无结冰)

    产品特点和优势


    IDC连接器XG5的主要特点如下:
    - 可靠的直插线连接:采用两槽IDC结构和绝缘筒设计,保证了高可靠性和大电流连接能力。
    - 空间节省设计:适应各种外壳,便于直插线安装,减少空间占用。
    - 简易锁扣系统:可以方便地锁定到不同类型的接头上,如XG8B/XG8W和XG4C接头。
    - 符合UL标准:除XG5S型号外,均符合UL标准。

    应用案例和使用建议


    - 应用场景: XG5连接器适用于飞机内部布线、汽车电子设备、工业控制系统等多种场合。
    - 使用建议:
    - 连接前确认接触大小(1号或2号)和导线尺寸。
    - 使用专用的XG5 IDC工具进行操作以获得最佳效果。
    - 安装保护盖时,需确保爪子牢固插入槽内,避免短路风险。
    - 在直立保护盖上固定电缆时,要避免电缆受力导致损坏。

    兼容性和支持


    - 兼容性: 可与多种插头适配,如XG4A、XG4C和XG8插头,对于未带锁扣的XG4C和XG8插头,建议使用XG4Z-0002或XG5Z-0002锁扣。
    - 支持和维护: 需要更换组件时,建议联系OMRON代表获取相关工具和技术支持。

    常见问题与解决方案


    - 问题1: 如何安装保护盖?
    - 解决办法: 确保爪子正确插入并牢固锁定在连接器的槽内。
    - 问题2: 如何移除错误连接的触点?
    - 解决办法: 使用专门的接触移除工具,依次拆除保护盖,移除触点。

    总结和推荐


    IDC连接器XG5以其高可靠性和便捷的安装方式,在众多应用场景中表现出色。尽管安装过程中需要注意细节,但其在安全性、耐用性和性能上的优势使其成为值得推荐的产品。对于需要高可靠性和大电流连接的应用场景,XG5是一个不错的选择。

XG5M5032N参数

参数
电缆端接 IDC
颜色 黑色
排数 2
针脚数 50pin
线规 24 AWG
间距 2.54mm
触头镀层厚度 150nm
触头镀层
类型 Receptacle
长*宽*高 14.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘
