J7MN3R10

产品分类: 断路器
厂牌: OMRON/欧姆龙
产品描述: Omron 电动机保护装置, 额定电流10 A, 电源电压400 V
供应商型号: 2147763
供应商: 欧时
标准整包数: 1

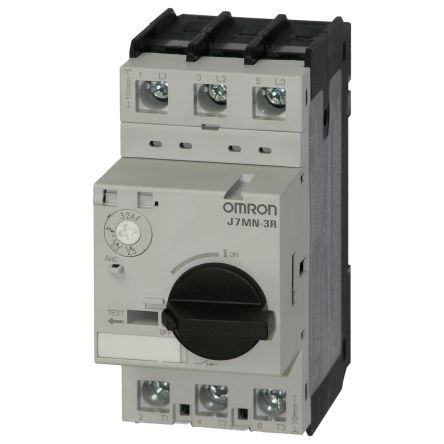

OMRON/欧姆龙 断路器 J7MN3R10

J7MN3R10概述

    Motor Protection Circuit Breaker J7MN 技术手册

    1. 产品简介


    Motor Protection Circuit Breaker(电机保护断路器)J7MN 是一种用于电机保护和线路保护的电器设备。它主要用于防止过载和短路对电机及电路系统造成的损害。适用于交流电系统,特别是三相交流电系统。此款断路器具备旋转型和开关型两种操作模式,可广泛应用于工业、商业和家庭领域。

    2. 技术参数


    - 基本型号:J7MN-3P,J7MN-3R,J7MN-6R,J7MN-9R
    - 额定电流:32A、63A、100A
    - 开关能力:高达100kA/400V
    - 短路释放设置:固定值为13倍的额定电流
    - 过载释放调整范围:0.65 - 1倍额定电流
    - 工作环境温度:存储/运输:-50到+80°C;操作:-20到+60°C
    - 绝缘电压:Ui = 690V 或 1000V(不同条件下的最大耐受电压)
    - 冲击防护等级:IP 20
    - 重量:320g(J7MN-3P),360g(J7MN-3R),1kg(J7MN-6R),2.2kg(J7MN-9R)

    3. 产品特点和优势


    - 双级释放机制:具有延时过载释放和瞬时短路释放,确保电机安全启动并快速切断故障电路。
    - 多种安装方式:提供多种选项如门锁式旋钮操作机构,可以更好地适应不同的应用环境。
    - 高短路保护能力:最高短路保护能力达100kA,有效防止电气事故。
    - 易于调整:过载释放可根据负载电流进行设定,便于维护和使用。

    4. 应用案例和使用建议


    - 工业自动化:适用于工业自动化生产线,保护重要生产设备。
    - 家庭电器:可用于家庭电器中,确保家庭用电安全。
    - 建议使用:根据应用场景选择合适的型号,例如对于大型电机应用,建议选择6R或9R系列;对于小型电机或家用电器,可选用3P或3R系列。

    5. 兼容性和支持


    - 兼容其他元器件:可以与多种控制器和接触器配合使用,具体型号请参考相关技术手册。
    - 厂商支持:提供标准的售后服务和技术支持,确保客户能够获得及时的帮助和解决方案。

    6. 常见问题与解决方案


    - 问题1:如何正确调整过载释放设置?
    - 解决方案:根据电机的实际工作电流进行设定,调整至合适的位置,以保证正常运行且不过载。
    - 问题2:断路器动作后如何复位?
    - 解决方案:断路器动作后需检查电路,确认无误后再手动复位,避免重复故障。
    - 问题3:短路保护失效怎么办?
    - 解决方案:确保所有配件完好无损,特别是短路保护组件,如有问题应及时更换或维修。

    7. 总结和推荐


    综上所述,J7MN 系列电机保护断路器凭借其出色的性能和可靠性,在工业和家庭应用中均表现优异。其强大的短路保护能力和过载释放功能使其成为不可或缺的安全保障装置。对于需要高度可靠性和专业保护的应用场合,我们强烈推荐使用这款产品。

J7MN3R10参数

参数
断路器类型 -
执行器类型 旋钮
额定电流 10A
极数 3
额定电压-AC 690V
额定电压-DC -
照明电压-标称值 -
照明 -
长*宽*高 100mm(长度)*98mm(高度)
安装方式 DIN导轨安装
零件状态 在售

J7MN3R10厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J7MN3R10数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 断路器 OMRON/欧姆龙 J7MN3R10 J7MN3R10数据手册

J7MN3R10封装设计

查看详情并下载
Symbol
Footprint
3D Model
