G7L-2A-P-CB-DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 30ms 30ms 250V@AC 12V DPST-NO(2 Form A) 75Ω 158mA 250V 插件 通孔安装 52.5mm*35.5mm*47mm
供应商型号: G7L-2A-P-CB-DC12
供应商: Master
标准整包数: 5

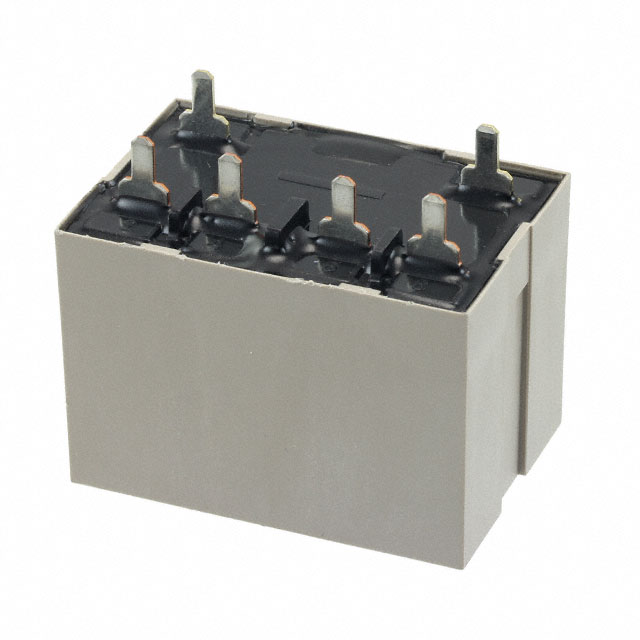

OMRON/欧姆龙 信号继电器 G7L-2A-P-CB-DC12

G7L-2A-P-CB-DC12概述

    G7L Power Relay 技术手册解析

    产品简介


    G7L Power Relay 是一款高容量、高耐压断路继电器,适用于电压瞬降的应用环境。它具有高可靠性,在瞬时电压下降至额定电压50%的情况下不会产生接触颤动。该继电器广泛应用于空调压缩机、加热控制器、电动工具开关、热水器控制器等多种设备中。

    技术参数


    - 工作电压:支持100到120V或200到240V AC(50/60Hz),可选择不同等级的直流电源。
    - 接触形式:单极双掷(SPST-NO)或双极双掷(DPST-NO)。
    - 切换功率:最大切换电流30A,最大切换电压250VAC。
    - 环境温度:工作温度范围为-25°C至60°C,湿度范围为5%至85%。
    - 电气特性:具有高绝缘电阻(最小值1,000 MΩ),高耐压强度(介电强度最小4,000 VAC)。
    - 机械特性:具备振动和冲击抵抗能力,机械寿命达到1,000,000次操作。

    产品特点和优势


    - 抗电压瞬降:能够在瞬时电压下降至额定电压的50%时保持稳定,避免接触颤动。
    - 紧凑设计:采用迷你尺寸设计,适合用于高功率切换,特别是感性负载。
    - 安全材料:使用阻燃材料(UL94V-0级别),提高产品的安全性。
    - 多功能终端:提供快速连接、螺丝和PCB终端,以及DIN轨道安装选项。
    - 认证合规:符合UL、CSA、TUV标准,并满足IEC950要求。

    应用案例和使用建议


    - 压缩机控制:适用于空调压缩机,确保电机在电压瞬降时仍能正常工作。
    - 电机驱动:可用于工业电动工具或电机的控制开关,保证系统稳定运行。
    - 电源管理:适用于电源供应切换,如办公设备中的复印机和传真机。
    - 照明控制:用于照明设备的控制器,确保电压瞬降时的持续供电。
    使用建议:
    1. 确保正确的接线:根据应用需求选择合适的接触形式和终端类型。
    2. 避免超负荷使用:遵循规定的最大负载电流和电压限制,防止过载导致损坏。
    3. 注意安装方向:某些型号在不同的安装方向下可能会影响开关性能,确保正确安装。

    兼容性和支持


    - 兼容性:该产品与各种标准电气连接件兼容,包括E-bracket、DIN轨道、快接端子等。
    - 支持服务:制造商提供详细的使用指南和技术支持,客户可以访问官方网站获取更多信息。

    常见问题与解决方案


    - 问题1:在高负载条件下出现异常操作。
    - 解决方案:检查接线是否正确,确保负载不超过规定的最大值。
    - 问题2:设备在使用过程中发生颤动。
    - 解决方案:确认电压瞬降的频率,如果频繁发生,考虑更换为更高容量的继电器。
    - 问题3:无法正常启动。
    - 解决方案:检查电源电压是否在规定范围内,确认接线无误。

    总结和推荐


    G7L Power Relay 是一款高效可靠的高容量继电器,适用于多种工业和家庭应用。其优秀的瞬降电压处理能力和广泛的电压支持范围使其在市场上具有较强的竞争力。我们推荐用户根据具体需求选择合适的型号,并严格按照制造商的指导进行安装和使用。总体而言,G7L Power Relay是一款值得信赖的产品,可以显著提升系统的稳定性和可靠性。

G7L-2A-P-CB-DC12参数

参数
绝缘 -
交流线圈电压 -
运行时间 30ms
触头外形 DPST-NO(2 Form A)
释放时间 30ms
线圈电阻 75Ω
直流开关电压 250V@AC
交流开关电压 250V
最大开关电流 -
直流线圈电压 12V
线圈电流 158mA
插入损耗 -
负载电流额定值 -
长*宽*高 52.5mm*35.5mm*47mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

G7L-2A-P-CB-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-P-CB-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G7L-2A-P-CB-DC12 G7L-2A-P-CB-DC12数据手册

G7L-2A-P-CB-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
