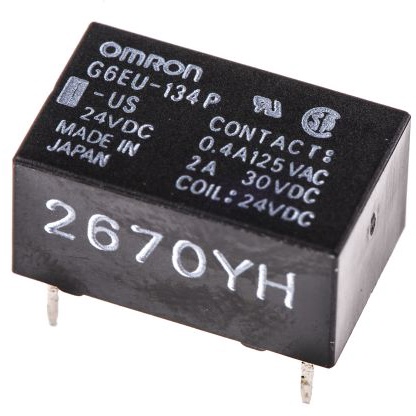

G6EU-134P-US 24DC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, 线圈电压24V 直流, 单刀双掷, PCB(印刷电路板)安装
供应商型号: 6839472
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 信号继电器 G6EU-134P-US 24DC

G6EU-134P-US 24DC概述

    高品质PCB继电器G6E技术手册

    产品简介


    PCB继电器G6E是一款适用于信号切换的小型、灵敏度高的单刀双掷(SPDT)型继电器。它的主要特点是高灵敏度(98毫瓦的吸合线圈功率)、完全密封构造和独特的移动环形臂结构。这些设计使它在各种应用中表现出色,尤其适合需要高可靠性的电路设计。

    技术参数


    以下是PCB继电器G6E的技术参数:
    - 额定电压: 3VDC至48VDC
    - 额定电流: 66.7mA至8.3mA
    - 线圈电阻: 45Ω至5,760Ω
    - 最大电压: 额定电压的190%(23°C时)
    - 功耗: 大约200mW至400mW
    - 接触形式: SPDT(单刀双掷)
    - 接触材料: Ag(金合金)
    - 接触等级: 最大切换电压为250VAC/220VDC,最大切换电流为3A,最大切换功率为50VA/60W
    - 冲击抗性: 破坏极限为1,000 m/s²,功能失常极限为300 m/s²
    - 振动抗性: 破坏极限为10Hz到55Hz再到10Hz,振幅2.5毫米(单向)/5毫米(双向)

    产品特点和优势


    1. 高灵敏度: 仅需98毫瓦的吸合线圈功率,实现快速响应。
    2. 密封构造: 全密封设计,防止灰尘和湿气影响,提高可靠性。
    3. 独特的移动环形臂: 减小继电器尺寸、磁干扰和触点反弹时间。
    4. 多种选择: 提供单向稳态、单绕组锁存和双绕组锁存等多种型号选择。
    5. 认证标准: 通过UL508/CSA C22.2认证,确保产品安全性。

    应用案例和使用建议


    该继电器广泛应用于工业控制、自动化设备和通信系统等领域。例如,在一个智能家电控制系统中,可以使用G6E继电器作为负载开关,实现电源的精确控制。具体使用建议如下:
    1. 避免长期持续通电: 为了延长使用寿命,建议在没有频繁切换需求的电路中使用。
    2. 正确接线: 确保正负极正确连接,以避免过热损坏。

    兼容性和支持


    G6E继电器具有广泛的兼容性,适用于多种标准接口。厂家提供了详细的技术支持文档,用户可以访问制造商网站获取更多技术支持和服务信息。

    常见问题与解决方案


    1. 接线错误导致设备不工作
    - 解决方案: 检查接线是否正确,确保极性无误。
    2. 设备温度过高
    - 解决方案: 确认散热条件良好,避免长时间通电。
    3. 操作频率过高
    - 解决方案: 根据实际负载情况调整操作频率,以满足耐久性要求。

    总结和推荐


    PCB继电器G6E以其高灵敏度、完全密封和紧凑的设计成为信号切换的理想选择。其卓越的性能和多样的选择使其在市场上具备较强的竞争力。强烈推荐给那些寻求高性能、高可靠性的工业控制和自动化系统设计者。

G6EU-134P-US 24DC参数

参数
负载电流额定值 -
直流线圈电压 24V
绝缘 -
直流开关电压 220V
运行时间 -
线圈电阻 2.88KΩ
交流开关电压 250V
最大开关电流 3A
触头外形 -
释放时间 -
插入损耗 -
交流线圈电压 -
线圈电流 -
长*宽*高 16mm*8mm*8mm
通用封装 SPDT
安装方式 PCB安装,板安装,通孔安装

G6EU-134P-US 24DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6EU-134P-US 24DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6EU-134P-US 24DC G6EU-134P-US 24DC数据手册

G6EU-134P-US 24DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
