G5V-1-T90 DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 5ms 5ms 1A 60V 5V SPDT(1 Form C) 167Ω 30mA 125V DIP 通孔安装 12.5mm(长度)*7.5mm(高度)
供应商型号: 2726511
供应商: 海外现货
标准整包数: 1

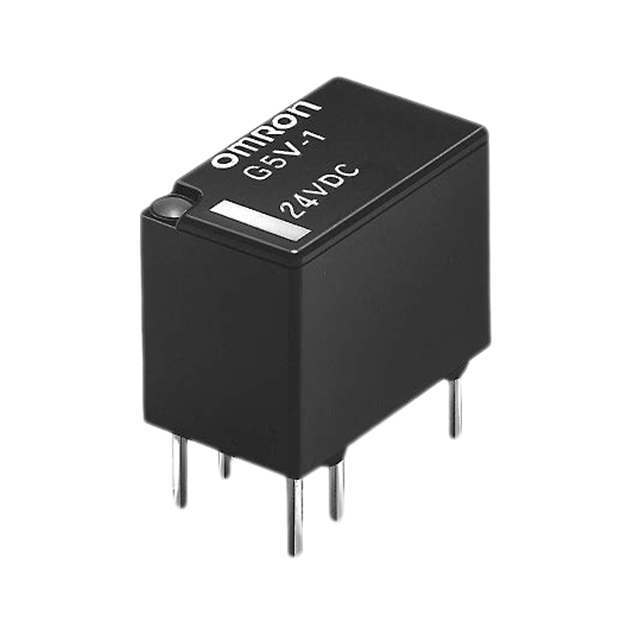

OMRON/欧姆龙 信号继电器 G5V-1-T90 DC5

G5V-1-T90 DC5概述

    G5V-1 Low Signal Relay 技术手册

    产品简介


    G5V-1低信号继电器是一款微型且高灵敏度的SPDT继电器,适用于信号电路。该继电器体积小巧(尺寸为12.5×7.5×10毫米),可以处理从1毫安到1安培的广泛切换功率需求。它具有高度敏感的特点,标准线圈功率消耗仅为150毫瓦。G5V-1继电器完全密封,提供环境抗性,符合FCC第68部分对线圈至接点的要求(1500伏,10×160微秒)。此外,针对更高环境温度的应用,该系列新增了可承受最高90°C的型号。

    技术参数


    - 接触形式:单交叉(Au合金+Ag)
    - 封装等级:塑料密封
    - 端子形状:PCB端子
    - 额定线圈电压:3VDC, 5VDC, 6VDC, 9VDC, 12VDC, 24VDC
    - 额定电流(mA):30(5VDC时)
    - 线圈电阻(Ω):167(5VDC时)
    - 必须动作电压(V):0.7倍额定电压最大值(5VDC时)
    - 必须释放电压(V):0.1倍额定电压最小值(5VDC时)
    - 最大电压(V):200%(23°C时)
    - 功耗(mW):约150(5VDC时)
    - 接触电阻:最大100毫欧(初始值)
    - 绝缘电阻:最小1000兆欧(500VDC测试)
    - 耐压强度:线圈与接点之间1000VAC,接点同极性之间400VAC(50/60Hz持续1分钟)
    - 振动耐受性:破坏10到55到10赫兹,1.65毫米单振幅(双振幅3.3毫米)
    - 冲击耐受性:破坏1000米/秒²,失灵100米/秒²
    - 耐久性:机械操作5,000,000次以上(36,000次/小时),电气操作100,000次以上(1,800次/小时)

    产品特点和优势


    - 体积小巧:适合空间受限的设计
    - 高灵敏度:150毫瓦的低功耗设计
    - 环境适应性强:全密封结构,抗干扰能力强
    - 多功能应用:可用于电信设备、音频视频产品、安全设备、楼宇自动化设备等多种场合

    应用案例和使用建议


    G5V-1继电器常用于电信设备、音频视频产品、安全设备和楼宇自动化设备。对于长期连续通电的情况,需注意设计电路以防止因线圈发热导致的接触不稳定。对于高温环境,推荐使用G5V-1-T90型号。

    兼容性和支持


    G5V-1继电器与多种电压等级的电源兼容。厂商提供了详细的安装指导和技术支持。使用过程中应注意清洗时的溶剂温度限制,避免立即放入冷清洁浴中。

    常见问题与解决方案


    - Q: 继电器长时间通电会导致什么问题?
    - A: 长时间通电可能导致接触表面薄膜形成,影响绝缘性能。建议使用具备故障保护的设计。

    - Q: 如何确保继电器在高温环境下的可靠性?
    - A: 推荐使用G5V-1-T90型号,可在最高90°C的环境中可靠工作。

    总结和推荐


    G5V-1低信号继电器凭借其小巧体积、高灵敏度和强大的环境适应能力,在众多应用领域表现出色。其广泛的兼容性和支持使得其在市场上具有较强的竞争力。总体来说,我们强烈推荐使用这款继电器。

G5V-1-T90 DC5参数

参数
直流线圈电压 5V
绝缘 -
直流开关电压 60V
交流开关电压 125V
线圈电流 30mA
交流线圈电压 -
最大开关电流 1A
释放时间 5ms
线圈电阻 167Ω
插入损耗 -
运行时间 5ms
触头外形 SPDT(1 Form C)
负载电流额定值 -
长*宽*高 12.5mm(长度)*7.5mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G5V-1-T90 DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5V-1-T90 DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G5V-1-T90 DC5 G5V-1-T90 DC5数据手册

G5V-1-T90 DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
