G6E-134PL-ST-US DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6E系列, 5V 直流线圈电压, 切换电流3A, 单刀双掷
供应商型号: 6839444
供应商: 海外现货
标准整包数: 1

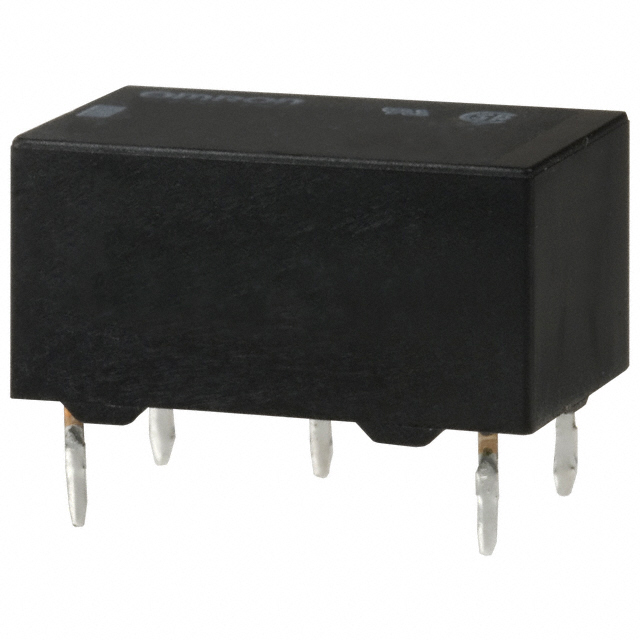

OMRON/欧姆龙 信号继电器 G6E-134PL-ST-US DC5

G6E-134PL-ST-US DC5概述

    G6E低信号继电器技术手册

    1. 产品简介


    G6E低信号继电器是一款体积小巧、敏感度高的单刀双掷(SPDT)信号切换继电器。适用于电信设备、办公自动化设备、工业设备及安全设备等多种场合。该继电器具备高灵敏度、强大的冲击耐压能力,并且易于自动安装与焊接,满足UL/CSA认证标准。此外,还提供超声波清洁型号,方便清洁维护。

    2. 技术参数


    - 额定功率消耗:98毫瓦(200毫瓦)
    - 冲击耐压:1500V(10次160微秒脉冲),符合FCC要求
    - 最小包装单位:25个/管
    - 接触形式:SPDT(1c)
    - 接触材料:分叉式横杆Ag(Au合金)
    - 接触电阻:最大50毫欧
    - 操作时间:设置时间最大5ms,复位时间最大5ms
    - 绝缘电阻:最小1000兆欧(500VDC测试)
    - 介质强度:线圈对触点2500VAC(10×160微秒)

    3. 产品特点和优势


    - 高灵敏度:仅需98毫瓦的触发功率即可激活继电器。
    - 多功能性:标准和低敏感性版本,适应不同应用需求。
    - 兼容性:支持多种电源电压(5VDC至48VDC),便于集成。
    - 可靠性:具备出色的抗振和抗冲击能力,保证长期稳定运行。
    - 清洁维护便捷:采用可超声波清洁设计,易于保持内部清洁。

    4. 应用案例和使用建议


    - 应用案例:电信设备中信号切换、工业自动化中的控制信号传输、安防系统的安全控制。
    - 使用建议:在连续导通电路中使用时,建议采用磁保持继电器或配置保护电路以避免接触失效。焊接后清洗时使用温水基或酒精基溶剂,溶剂温度不宜超过40°C。

    5. 兼容性和支持


    - 兼容性:G6E系列继电器与不同类型的电路板兼容,支持5VDC到48VDC的电源电压。
    - 支持与维护:官方提供详尽的技术支持和维护指南,确保用户正确使用并延长使用寿命。

    6. 常见问题与解决方案


    - Q1:如何确定合适的继电器电压?
    A1:根据负载类型(电阻或电感)选择合适的额定电压和电流。参阅工程数据部分,确保选择正确。

    - Q2:继电器的使用寿命受哪些因素影响?
    A2:主要受开关频率、工作环境和电流大小的影响。定期检查和维护是提高寿命的关键。

    7. 总结和推荐


    G6E低信号继电器凭借其高灵敏度、可靠的操作性能和广泛的应用范围,在多个领域展现出卓越的性能。适合用于需要紧凑、高灵敏度信号切换的场合。整体来看,这款继电器是一款非常值得推荐的产品。

G6E-134PL-ST-US DC5参数

参数
线圈电流 79.4mA
绝缘 -
释放时间 5ms
直流线圈电压 5V
直流开关电压 220V
交流线圈电压 -
运行时间 5ms
交流开关电压 250V
最大开关电流 3A
负载电流额定值 -
线圈电阻 63Ω
插入损耗 -
触头外形 SPDT(1 Form C)
长*宽*高 16mm*9.91mm*9.9mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装

G6E-134PL-ST-US DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6E-134PL-ST-US DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6E-134PL-ST-US DC5 G6E-134PL-ST-US DC5数据手册
