K8AK-PM2

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, 用于相位、电压监测, 单刀双掷, DIN 导轨安装
供应商型号: K8AK-PM2
供应商: TME
标准整包数: 1

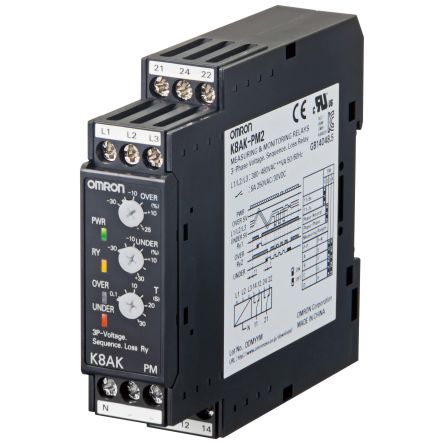

OMRON/欧姆龙 信号继电器 K8AK-PM2

K8AK-PM2概述

    # 三相电压和相序缺相继电器 K8AK-PM 技术手册

    产品简介


    K8AK-PM 系列是一款专为工业设施和设备设计的三相电压和相序缺相继电器,适用于监测三相电源的过压、欠压、相序错误及缺相情况。相比传统的单相继电器,K8AK-PM 采用更加先进的抗干扰设计,对逆变器噪声具有更强的抵抗能力。产品支持 3 相 3 线或 4 线模式,可在全球范围内应用,减少了维护备件库存的需求。其卓越的可靠性使其成为电力系统和工业自动化控制的理想选择。
    主要功能
    - 电压监控:检测过压和欠压状况。
    - 相序监控:确保三相相序正确无误。
    - 缺相监控:在任意一相断开时触发报警。
    - 输出报警:通过两个独立的 SPDT 继电器输出报警信号。
    - 全球适用性:可通过切换拨码开关适配多种电压范围。
    应用领域
    K8AK-PM 广泛应用于以下领域:
    - 工业设施的电源保护
    - 电机驱动和控制系统
    - 配电盘和配电柜
    - 大型自动化设备

    技术参数


    以下是 K8AK-PM 的核心技术规格:
    | 参数名称 | 技术指标 |

    | 额定输入电压 | 200, 220, 230, 240 VAC(3 相 3 线) |
    115, 127, 133, 138 VAC(3 相 4 线) |
    380, 400, 415, 480 VAC(3 相 3 线) |
    220, 230, 240, 277 VAC(3 相 4 线) |
    | 输入负载 | ≈4.4 VA |
    | 过压/欠压设置范围 | ±30% 至 25% 的额定输入电压 |
    | 复位值 | 操作值的 5% 固定值 |
    | 复位方式 | 自动复位 |
    | 过压/欠压操作时间范围 | 0.1 至 30 秒 |
    | 相序操作时间 | 0.1 s ±0.05 s |
    | 缺相最大操作时间 | 0.1 s |
    | 功率 ON 锁定时间 | 1 秒或 5 秒(可通过拨码开关切换) |
    | 额定输出负载 | 电阻负载:5 A @ 250 VAC / 30 VDC |
    | 输出继电器 | 两个 SPDT 输出继电器 |
    | 机械寿命 | ≥10,000,000 次操作 |
    | 电气寿命 | ≥50,000 次操作(5 A @ 250 VAC 或 30 VDC) |
    | 工作温度范围 | -20°C 至 60°C |
    | 存储温度范围 | -25°C 至 65°C |
    | 工作湿度范围 | 25% 至 85%(无冷凝) |
    | 安装高度限制 | ≤2,000 米 |

    产品特点和优势


    K8AK-PM 系列具有以下独特的功能和优势:
    1. 多功能集成:一个单元即可实现对三相电源的全面监测,节省成本。
    2. 高抗干扰能力:对逆变器噪声具有较强的抵抗能力。
    3. 灵活设置:通过拨码开关可快速切换不同电压范围和线制模式。
    4. 双重报警机制:过压和欠压分别通过独立的继电器输出,提高系统的可靠性。
    5. LED 指示灯:实时显示电源状态,便于故障排查。
    6. 广泛适用性:符合多项国际标准,适用于全球范围内的工业环境。

    应用案例和使用建议


    应用案例
    - 工业电机保护:当三相电机发生缺相或电压波动时,及时触发报警以避免设备损坏。
    - 数据中心 UPS 系统:监控三相供电稳定性,确保 IT 设备不间断运行。
    - 风力发电站:监测风力发电机三相输出电压,确保发电效率和设备安全。
    使用建议
    1. 合理设置报警阈值:根据具体应用需求调整过压和欠压报警点,例如在关键工业场景中设定较低的欠压报警阈值。
    2. 注意接线顺序:确保三相接线顺序正确,否则可能导致设备无法正常工作。
    3. 定期检查温度:由于长时间高负荷运行可能导致内部温度升高,建议每隔一定周期检查设备温升情况。
    4. 使用推荐接线工具:使用推荐的压接工具连接导线,确保良好的接触性和安全性。

    兼容性和支持


    - 兼容性:K8AK-PM 支持全球范围内的主要电压标准,并且可以轻松与现有工业设备集成。
    - 厂商支持:OMRON 提供详尽的技术文档和售后支持服务,包括拨码设置指南、常见问题解答等。
    - 安全认证:产品符合 EN 60947-5-1 和其他国际标准,确保可靠性和合规性。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 无法正常工作 | 检查接线是否正确,确认拨码开关设置。 |
    | 过压报警频繁触发 | 调整过压报警阈值,确保不触发于正常波动。 |
    | 缺相检测失效 | 检查是否在设备启动阶段,因初始电压不足导致。 |
    | LED 指示灯不亮 | 确认电源输入正常,检查内部接线。 |

    总结和推荐


    K8AK-PM 是一款高性能、多功能的三相电压和相序缺相继电器,适合需要高效电源保护的工业应用场景。其易于配置、操作稳定、兼容性强的特点使其在市场上极具竞争力。我们强烈推荐此产品用于任何需要三相电源监控的场合。如果您正在寻找一款可靠的电源保护设备,K8AK-PM 将是您的最佳选择。

K8AK-PM2参数

参数
交流线圈电压 -
插入损耗 -
触头外形 -
负载电流额定值 -
线圈电流 -
直流线圈电压 -
直流开关电压 -
线圈电阻 -
释放时间 -
交流开关电压 -
运行时间 -
绝缘 -
最大开关电流 -
安装方式 DIN导轨安装

K8AK-PM2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-PM2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 K8AK-PM2 K8AK-PM2数据手册

K8AK-PM2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 167.6192
5+ $ 155.2668
10+ $ 144.3999
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 167.61
