G6E-134PL-ST-US DC12

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6E系列, 12V 直流线圈电压, 切换电流3A, 单刀双掷
供应商型号: ET-2076241
供应商: 海外现货
标准整包数: 1

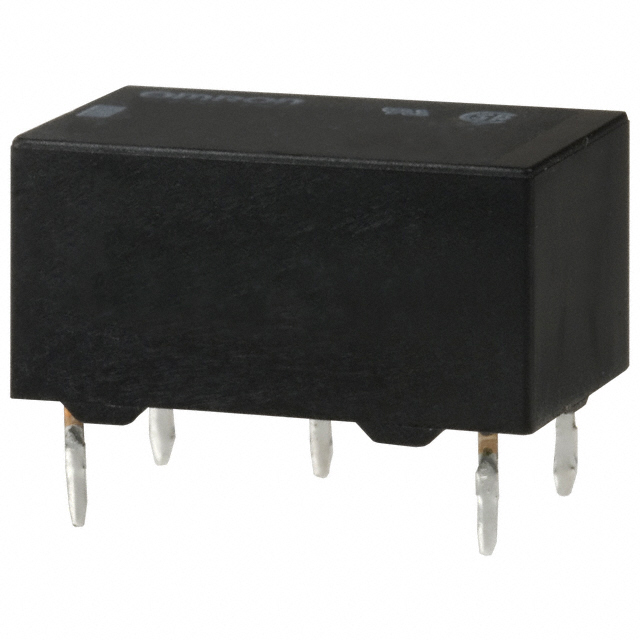

OMRON/欧姆龙 信号继电器 G6E-134PL-ST-US DC12

G6E-134PL-ST-US DC12概述


    产品简介


    G6E低信号继电器是一款小尺寸、高灵敏度的单刀双掷(SPDT)信号切换继电器。其广泛应用于电信设备、办公自动化设备、工业设备及安全设备等领域。此继电器的主要功能是通过控制电流的通断来实现电路的切换,以满足各种设备的需求。

    技术参数


    - 电源电压范围: 5 VDC 至 48 VDC
    - 额定电流:
    - 单边稳定型:最高40 mA(0.4 A)
    - 双稳态型:最高8.3 mA(8.3 A)
    - 线圈电阻:
    - 5 VDC: 125 Ω
    - 24 VDC: 2,880 Ω
    - 必须动作电压: 最大为额定电压的190%
    - 必须释放电压: 最小为额定电压的70%
    - 最大电压:
    - 交流负载:250 VAC
    - 直流负载:220 VDC
    - 绝缘电阻: 最小1,000 MΩ(施加500 VDC)
    - 冲击电压耐受:
    - 1,500 V(10×160 μs),符合FCC标准
    - 接触形式: 单边稳定型、单绕组锁存型、双绕组锁存型
    - 振动和冲击: 能承受最大1,000 m/s²的冲击和10 Hz至55 Hz的振动
    - 工作温度范围: -40°C 至 70°C
    - 湿度范围: 5% 至 85%

    产品特点和优势


    - 高灵敏度: 需要最低98 mW的线圈功率即可驱动,大大减少了能耗。
    - 超声波清洁能力: 新系列的型号能够被超声波清洗,从而提高了维护的便利性。
    - 多级认证: 标准型号符合UL/CSA认证标准。
    - 多种配置选择: 提供多种不同的接触形式和线圈电压选项,以适应不同的应用场景。
    - 耐用性: 高达1亿次操作次数的机械寿命,确保长期稳定可靠的工作。

    应用案例和使用建议


    应用案例:
    - 电信设备: G6E继电器可以用于电信设备中,例如交换机和路由器的控制电路。
    - 工业设备: 在需要频繁切换电路的工业自动化系统中,该继电器可以确保信号传输的可靠性。
    使用建议:
    - 在接通直流负载时,将公共端(Pin 7)连接到正极(+),以提高继电器的使用寿命。
    - 确保继电器不会长时间连续通电,否则可能导致接触不稳定。如果必须连续通电,则建议使用磁保持继电器。

    兼容性和支持


    G6E继电器具有良好的兼容性,适用于多种电气系统。厂商提供了全面的支持和服务,包括标准和技术文档的更新。在购买前建议咨询OMRON代表,以确认继电器是否适合您的具体应用需求。

    常见问题与解决方案


    1. 问题: 继电器无法正常动作。
    - 解决方案: 检查电源电压是否在规定范围内,同时检查线圈连接是否有误。
    2. 问题: 继电器接触不良。
    - 解决方案: 清理接触面,并确认连接线的质量,避免使用不适合的溶剂进行清洗。
    3. 问题: 继电器过热。
    - 解决方案: 确保散热良好,不要让继电器长时间处于高温环境下运行。

    总结和推荐


    G6E低信号继电器凭借其高灵敏度、耐用性和广泛的适用性,非常适合在各种工业和商业环境中使用。它的易用性和可靠性使其成为一款优秀的信号切换继电器。然而,为了保证最佳性能,建议在使用前详细阅读技术手册并遵循正确的使用指南。总的来说,我们强烈推荐这款产品用于需要高度可靠的信号切换的应用场合。

G6E-134PL-ST-US DC12参数

参数
触头外形 SPDT(1 Form C)
直流开关电压 220V
最大开关电流 3A
线圈电流 33.3mA
线圈电阻 360Ω
绝缘 -
释放时间 5ms
交流开关电压 250V
负载电流额定值 -
交流线圈电压 -
插入损耗 -
运行时间 5ms
直流线圈电压 12V
长*宽*高 16mm(长度)*9.91mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

G6E-134PL-ST-US DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6E-134PL-ST-US DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6E-134PL-ST-US DC12 G6E-134PL-ST-US DC12数据手册

G6E-134PL-ST-US DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
