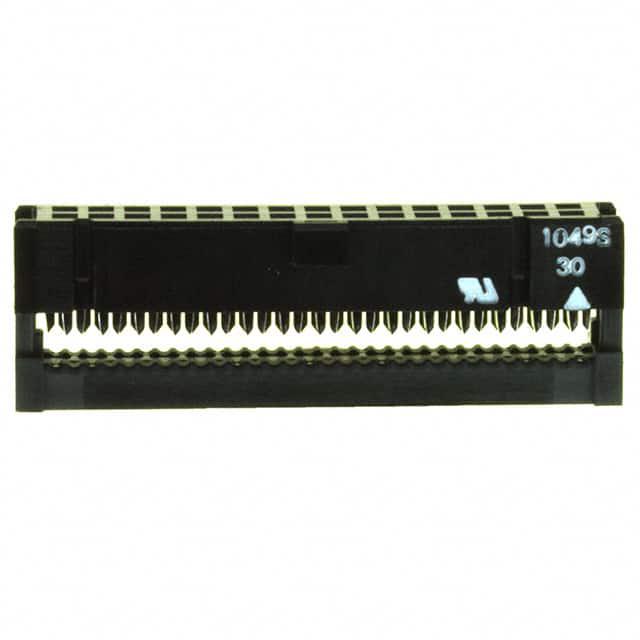

XG4M-3030

厂牌: OMRON/欧姆龙
产品描述: 28 AWG Receptacle 2.54mm 2 30pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 42.7mm(长度)
供应商型号: CSJ-ST64467452
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG4M-3030

XG4M-3030概述


    产品简介


    Flat Cable Connectors XG4 是一款符合军事标准(MIL)的电路板连接器,设计用于节省空间且具有改进的设计。这些连接器广泛应用于各种电子产品和系统中,特别是在需要高密度安装和可靠连接的场合。该系列产品包括多种类型的插头和插座,可以满足不同的应用需求。

    技术参数


    额定电流
    - MIL 插座(如 XG4M):1 A
    - IDC 插头(如 XG4E):3 A
    额定电压
    - 250 VAC
    - 300 VAC
    接触电阻
    - 最大 20 mΩ(在 20 mV 和 100 mA 条件下)
    绝缘电阻
    - 最小 1,000 MΩ(在 500 VDC 下)
    介电强度
    - 500 VAC 持续 1 分钟(泄漏电流最大 1 mA)
    总插入力
    - 每个触点最大 1.96 N
    拔出力
    - 最小 0.39 N(使用测试量规,t = 0.64 mm)
    插拔耐久性
    - 50 次
    环境温度范围
    - -55°C 至 105°C(低温条件下无结冰)

    产品特点和优势


    Flat Cable Connectors XG4 的主要特点是其符合 MIL 和 UL 标准,提供了优异的可靠性。它支持多种组合方式,包括使用 XG-5 IDC 连接器、XG8 原始插头和 XG2 IDC 连接器,以适应不同的线缆和电路板布局。此外,这些连接器配备了锁定杠杆,可确保在各种应用中稳定可靠的工作。

    应用案例和使用建议


    应用案例
    - 高密度安装:适用于需要高密度连接的应用,例如计算机主板和其他复杂电路板。
    - 快速交付:由于其半间距电缆设计,这些连接器比全间距电缆具有更快的交付时间和更低的成本。
    使用建议
    - 在安装前确保主板已用螺丝固定。
    - 在连接前去除多余电缆长度,以避免安装困难。
    - 使用提供的半盖帽,不要使用外壳盖。

    兼容性和支持


    Flat Cable Connectors XG4 可与多种型号的 XG5 插座配合使用,具体取决于所需的极性键数量。厂家提供全面的技术支持,包括安装指导和维修服务。

    常见问题与解决方案


    问题1:连接器如何操作?
    解决方案:操作锁杠杆时,请不要超出可移动范围,只用手操作,避免使用工具。
    问题2:如何防止连接器损坏?
    解决方案:每次断开连接前请先释放锁机制,避免强行断开。
    问题3:如何进行焊接?
    解决方案:焊接条件(喷射流):焊锡温度 250 ±5°C,连续焊接时间 5 ± 1 秒。

    总结和推荐


    Flat Cable Connectors XG4 是一款高性能的电路板连接器,适用于高密度安装和复杂电子系统的连接。其坚固的设计、可靠的性能和多种适用性使其在市场上具有较强的竞争力。强烈推荐给需要高性能连接器的应用领域。

XG4M-3030参数

参数
触头镀层
间距 2.54mm
电缆端接 IDC
针脚数 30pin
颜色 黑色
排数 2
触头镀层厚度 150nm
线规 28 AWG
类型 Receptacle
长*宽*高 42.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 托盘
