首页  >  产品百科  >  G6S-2-10-DC24

G6S-2-10-DC24

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: 4ms 4ms 220V 24V DPDT(2 Form C) 2.88KΩ 8.3mA 250V 通孔安装
供应商型号: N-G6S-2-10-DC24
供应商: 云汉优选
标准整包数: 1

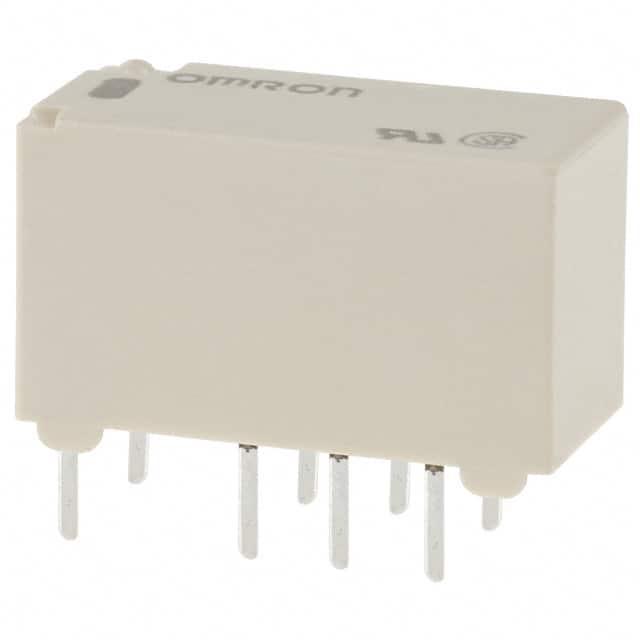

OMRON/欧姆龙 信号继电器 G6S-2-10-DC24

G6S-2-10-DC24概述

    G6S 表面贴装继电器技术手册

    1. 产品简介


    G6S表面贴装继电器是一种紧凑型的标准双极继电器,专门设计用于切换2A信号负载。这款继电器具有坚固耐用的设计,适用于多种工业标准应用场合。由于其超小型尺寸(9.4毫米高 x 7.5毫米宽 x 15毫米长),它特别适合空间受限的应用场景。此外,该型号还提供BSI(EN62368-1)补充绝缘认证。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 3VDC, 4.5VDC, 5VDC, 12VDC, 24VDC |
    | 触点形式 | DPDT (双刀双掷) |
    | 接触电阻 | 最大75毫欧 |
    | 吸合时间 | 最大4毫秒 |
    | 释放时间 | 最大4毫秒 |
    | 最小设定/重置脉冲宽度 | 无 |
    | 绝缘电阻 | 最小1,000兆欧 (500VDC) |
    | 耐压强度 | 绝缘体之间:2,000VAC;1分钟 |
    | 冲击强度 | 摧毁:最大1,000 m/s²;故障:最大750 m/s² |
    | 使用寿命 | 机械:最少1亿次操作(每小时36,000次操作);电气:AC:最少10万次操作(每小时1,800次操作,额定负载);DC:最少10万次操作(每小时1,200次操作,额定负载)|

    3. 产品特点和优势


    - 超小型化:体积仅为9.4 mm x 7.5 mm x 15 mm,非常适合空间受限的应用。
    - 高可靠性:触点采用Ag (Au合金),确保长久稳定运行。
    - 强抗干扰能力:独特的终端结构能够承受IRS焊接过程,满足Telcordia的要求。
    - 多认证:除了UL和CSA认证,某些型号还获得BSI (EN62368-1) 补充绝缘认证,提高产品安全性和可靠性。

    4. 应用案例和使用建议


    - 电信设备:如基站电源管理,控制信号切换。
    - 测量设备:如示波器或信号发生器,需要高度可靠的小型继电器。
    - 办公自动化机器:例如打印机、扫描仪等设备的控制系统。
    使用建议:
    - 在高温环境下使用时,应适当降低额定电压以避免过热。
    - 安装过程中注意确保良好的焊接质量,以提升整体稳定性。

    5. 兼容性和支持


    G6S系列继电器适用于多种电子系统,特别是那些对空间和重量有严格要求的应用。生产商提供全面的技术支持和售后服务,包括详细的安装指南和定期维护计划。

    6. 常见问题与解决方案


    - 问题1:继电器出现不稳定的吸合/释放现象。
    解决方案:检查并调整额定电压,确认是否存在电磁干扰问题。

    - 问题2:在高温环境中继电器表现不佳。
    解决方案:考虑降低电压以减小发热,或者选择适应更高温度范围的型号。

    7. 总结和推荐


    G6S表面贴装继电器凭借其紧凑的设计、出色的性能和广泛的应用范围,在市场上具备显著的竞争优势。它的高可靠性和易用性使其成为众多工业和消费类电子设备的理想选择。我们强烈推荐使用这款继电器,特别是在对空间利用率和长期稳定性有较高要求的应用场合。
    综上所述,G6S系列继电器不仅性能优越,而且功能多样,非常值得在各种复杂的应用环境中选用。

G6S-2-10-DC24参数

参数
交流线圈电压 -
最大开关电流 -
直流开关电压 220V
交流开关电压 250V
线圈电流 8.3mA
线圈电阻 2.88KΩ
运行时间 4ms
绝缘 -
触头外形 DPDT(2 Form C)
直流线圈电压 24V
负载电流额定值 -
插入损耗 -
释放时间 4ms
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

G6S-2-10-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6S-2-10-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6S-2-10-DC24 G6S-2-10-DC24数据手册

G6S-2-10-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
