G6K-2P-Y DC5

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 信号继电器, G6K, 线圈电压5V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: 26M-G6K-2P-Y DC5
供应商: 云汉优选
标准整包数: 1

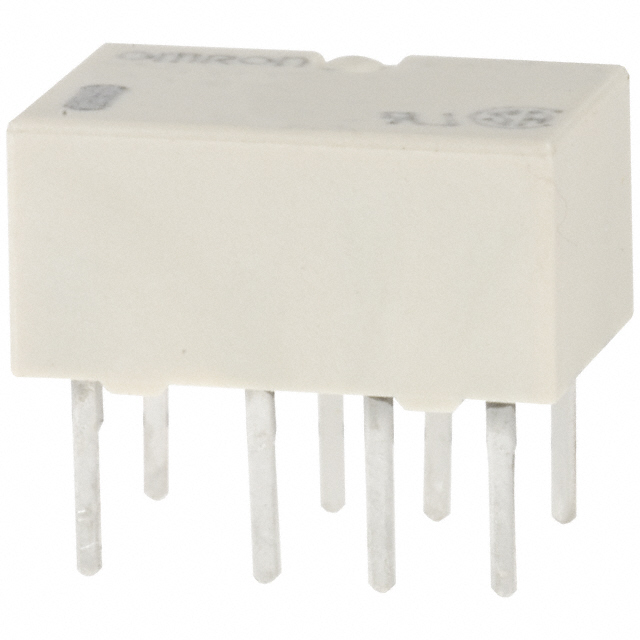

OMRON/欧姆龙 信号继电器 G6K-2P-Y DC5

G6K-2P-Y DC5概述


    产品简介


    G6K系列是松下公司生产的表面贴装继电器,具有世界最小的安装面积。这些继电器体积小巧,高度仅5.2毫米,重量仅为0.7克,特别适合高密度电路板设计。广泛应用于电信设备、办公自动化设备、测试测量设备、楼宇自动化设备、安全设备、工业设备、娱乐设备和家用电器等领域。

    技术参数


    - 封装类型: 表面贴装
    - 尺寸: 5.2 mm (高) × 6.5 mm (宽) × 10 mm (长)
    - 额定电压范围: 3 VDC - 24 VDC
    - 额定电流: 2 A
    - 接触电阻: 最大100 mΩ
    - 额定负载: 阻性负载条件下,125 VAC / 30 VDC时,最大0.3 A
    - 接触形式: DPDT(2极)
    - 操作时间: 操作时间最多3毫秒,释放时间最多3毫秒
    - 绝缘电阻: 最小1,000 MΩ (500 VDC下)
    - 介电强度: 1,500 VAC (50/60 Hz, 1分钟);2,500 V (2 × 10 μs, 1,500 V for 10 × 160 μs)
    - 冲击耐受性: 最大加速度:1,000 m/s²(破坏),750 m/s²(故障)
    - 振动耐受性: 10-55-10 Hz, 2.5 mm单振幅 (5 mm双振幅),55至500 Hz, 300 m/s²
    - 耐用性: 机械寿命:至少50,000,000次操作;电气寿命:至少100,000次操作
    - 工作温度范围: -40°C 到 +85°C
    - 湿度范围: 5% 至 85%

    产品特点和优势


    G6K系列表面贴装继电器以其超紧凑的设计而著称,尤其适用于需要高密度布线的应用场合。独特的终端结构提供了高效的红外辐射效率,确保出色的焊接质量。此外,高绝缘性、可靠的电气和机械性能使得这些继电器在苛刻环境下仍能稳定工作。产品还符合多项国际标准,如UL/CSA、BSI认证等,确保了其在全球市场的适用性和竞争力。

    应用案例和使用建议


    应用案例
    G6K系列继电器常用于以下领域:
    - 电信设备: 实现信号切换。
    - 办公自动化设备: 控制和管理办公室设备。
    - 测试测量设备: 作为开关部件,确保测量精度。
    - 工业设备: 控制机器的运行状态。
    - 家庭电器: 提升家电的智能化程度。
    使用建议
    在设计高密度电路板时,G6K系列继电器的紧凑设计能够极大提升空间利用率。在进行焊接操作时,推荐使用回流焊机以保证焊接质量。同时,需注意确保安装环境的湿度和温度保持在制造商规定的范围内,避免影响继电器的性能。

    兼容性和支持


    G6K系列继电器采用2.54毫米的终端间距,易于与多种电路板连接。为了更好地服务于客户,松下提供相应的技术支持和售后服务,包括产品选择咨询、安装指导以及必要的维修服务。客户可以通过官方渠道获取详细的技术文档和支持信息。

    常见问题与解决方案


    常见问题
    1. 如何判断继电器是否正常工作?
    - 检查继电器的接触电阻,正常情况下应小于100 mΩ。
    2. 如何防止冲击和振动对继电器造成损坏?
    - 确保继电器安装稳固,避免直接受到冲击和振动的影响。
    3. 在哪些条件下会影响继电器的使用寿命?
    - 过高的温度和湿度会加速继电器的老化过程,因此要保持适当的环境条件。
    解决方案
    - 对于接触电阻问题,可以检查接触部分是否有氧化或磨损,及时清洁并涂抹导电脂。
    - 针对冲击和振动问题,可增加固定装置来增强继电器的稳定性。
    - 维持合适的环境条件是延长继电器使用寿命的关键,可通过添加温湿度传感器等方式进行监测。

    总结和推荐


    综上所述,G6K系列表面贴装继电器凭借其紧凑设计、卓越性能和广泛的适用性,在电子设备中展现出强大的竞争力。无论是对高密度电路板的要求,还是对继电器长期可靠性的要求,G6K系列都能完美满足。对于需要高性能继电器的应用场合,我们强烈推荐使用G6K系列继电器。

G6K-2P-Y DC5参数

参数
交流线圈电压 -
绝缘 -
线圈电流 21.1mA
负载电流额定值 -
触头外形 DPDT(2 Form C)
运行时间 3ms
交流开关电压 125V
线圈电阻 237Ω
直流开关电压 60V
直流线圈电压 5V
插入损耗 -
释放时间 3ms
最大开关电流 1A
长*宽*高 10mm(长度)*6.5mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

G6K-2P-Y DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6K-2P-Y DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 G6K-2P-Y DC5 G6K-2P-Y DC5数据手册

G6K-2P-Y DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.7008
10+ ¥ 4.85
100+ ¥ 4.5139
500+ ¥ 4.3328
1000+ ¥ 4.0625
库存: 8453
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 5.7
