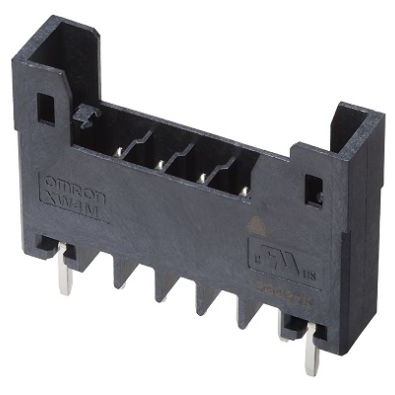

XW4M-05D1-V1DS

产品分类: 卡边缘连接器 - 其他
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: XW4M-05D1-V1DS
供应商: Master
标准整包数: 5
OMRON/欧姆龙 卡边缘连接器 - 其他 XW4M-05D1-V1DS

XW4M-05D1-V1DS概述


    产品简介


    XW4M/XW4N 是一种3.5mm间距的推入式终端块PCB连接器,专为显著提高连接器插入和移除效率以及电缆布线效率而设计。这类连接器广泛应用于工业控制、通信设备、电源系统及汽车电子等领域,确保高效的接线和可靠的接触。

    技术参数


    - 电气规格:
    - 适用电线范围: 实心导线 0.2 mm² 至 1.5 mm²; 绞合导线 0.2 mm² 至 1.5 mm²
    - 耐压: 1,600 VAC 1分钟 (漏电流:最大1mA)
    - 工作电压: IEC 160V, UL 300V
    - 工作电流: IEC 8A, UL 8A
    - 环境参数:
    - 操作温度范围: -40°C 至 100°C
    - 储存温度范围: -40°C 至 70°C
    - 防护等级: UL1059, CSA (C22.2 No.158), IEC 60947-7-4
    - 机械规格:
    - 插拔次数: 100次
    - 连接器锁定方式: 可靠锁定机构
    - 端子材料: 黄铜,镀锡;部分型号端子镀金
    - 组件材料: 包含 LCP (UL94 V-0), PA (UL94 V-0), PBT (UL94 V-0)

    产品特点和优势


    - 高效便捷: 支持双手操作,易于插拔,适合自动化生产和维护。
    - 坚固耐用: 采用高级材料制造,保证长期使用的稳定性和可靠性。
    - 防误插入: 通过编码键实现正确连接,防止错误安装,提升安全性。
    - 适应性强: 适用于多种环境条件,满足不同应用场景需求。

    应用案例和使用建议


    在工业控制系统中,该连接器可有效减少维护时间并提升生产效率。例如,在一个自动化流水线上,该连接器可以快速更换故障模块,从而大大缩短停机时间。使用时应注意正确的插入和拔出方法,避免过度用力,防止损坏。

    兼容性和支持


    该系列产品包含直角和直插两种类型,与标准插座兼容,提供直插和焊接两种安装方式,便于客户选择合适的安装方案。厂商提供详尽的技术文档和支持服务,确保用户能够顺利使用和维护。

    常见问题与解决方案


    - 问题: 为什么有些规格的产品没有镀金选项?
    - 解答: 通常单行的某些规格型号不提供镀金选项,镀金主要适用于对接触性能要求更高的应用场合。
    - 问题: 连接器可以承受的最大温度是多少?
    - 解答: 工作温度范围是-40°C至100°C,但长期储存温度范围是-40°C至70°C。
    - 问题: 如何进行编码以防止错误插入?
    - 解答: 使用专用的编码键按照手册中的步骤插入和固定,以确保连接器正确匹配。

    总结和推荐


    XW4M/XW4N 连接器凭借其高效、可靠的特性和广泛的应用范围,在众多领域有着出色的表现。特别是在需要频繁插拔和高可靠性的应用环境中,这款连接器能够提供卓越的性能,我们强烈推荐在相关项目中使用。同时,我们也鼓励用户详细阅读技术手册,以充分利用该产品的所有功能。

XW4M-05D1-V1DS参数

参数
长*宽*高 27.4mm(长度)*6.35mm(高度)
安装方式 通孔安装
