J7KNA-12-01 24VS

产品分类: 接触器
厂牌: OMRON/欧姆龙
产品描述: Omron 接触器, 3极, 触点12 A
供应商型号: Z5403-ND
供应商: Digi-Key
标准整包数: 1

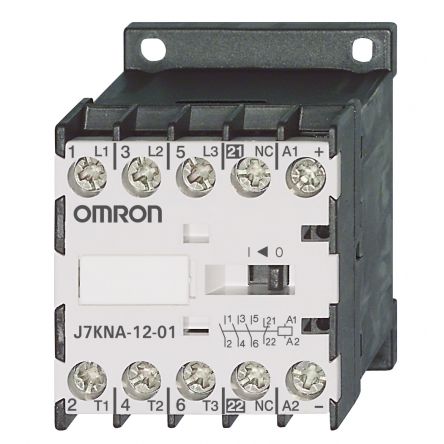

OMRON/欧姆龙 接触器 J7KNA-12-01 24VS

J7KNA-12-01 24VS概述

    Mini Motor Contactor J7KNA 技术手册概述

    1. 产品简介


    Mini Motor Contactor J7KNA 是一种专为小型电机控制设计的主要接触器,具备交流和直流操作模式。该接触器集成了辅助触点,可以采用螺钉固定或35毫米DIN导轨安装。其主要功能是用于控制额定功率范围内的三相电机,广泛应用于工业自动化、机械设备等领域。

    2. 技术参数


    - 主要功能: 额定功率范围从4到5.5千瓦(适用于AC 3,电压为380/415伏)
    - 电气特性: 支持24V、48V、110V、220V、230V、400V、500V等多电压等级,以及直流电(DC)操作。
    - 环境适应性: 最大工作温度范围为-40至+60°C,最大存储温度范围为-50至+90°C。
    - 认证标准: 符合UL、ICE 947-5-1、VDE 0660、EN 60947-5-1等国际标准。

    3. 产品特点和优势


    - 集成辅助触点: 便于与电子设备集成,提高系统可靠性。
    - 紧凑设计: 体积小巧,适合多种安装方式(螺钉固定或DIN导轨安装)。
    - 多样化的电压选择: 支持多种电压等级,灵活性高。
    - 耐高温设计: 在高温度环境下仍能稳定工作。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化设备
    - 机械设备控制系统
    - 电动机驱动系统
    使用建议:
    - 确保接线符合相关电气规范,特别是在高电压环境下。
    - 定期检查并清洁接触器,以保持良好的电气连接。
    - 在高温环境中使用时,确保有适当的散热措施。

    5. 兼容性和支持


    - 兼容性: 与标准DIN 19240兼容的辅助触点模块,可方便集成于不同设备中。
    - 支持: 厂商提供详尽的技术文档和售后服务,确保用户能够获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触器启动延迟 | 检查供电电压是否正常,必要时更换合适的电压转换器。 |
    | 发热严重 | 检查负载情况,确保不超过额定电流,检查散热装置是否正常工作。|
    | 故障灯亮 | 查看接触器是否有机械卡滞现象,必要时进行拆解检修。 |

    7. 总结和推荐


    综述: Mini Motor Contactor J7KNA 设计紧凑、电气特性丰富且操作便捷,是一款值得推荐的产品。其高可靠性、良好的电气性能和广泛的适用性使其在工业和机械设备领域拥有广阔的市场前景。
    推荐: 我们强烈推荐Mini Motor Contactor J7KNA给需要高效可靠的电机控制解决方案的用户。无论是工业自动化还是机械设备控制,这款接触器都能提供卓越的性能和支持。

J7KNA-12-01 24VS参数

参数
额定接触电流 12A
直流线圈电压 24V
交流线圈电压 -
直流开关电压 -
必须吸合电压 -
释放时间 -
必须释放电压 -
交流开关电压 400V
触头外形 3PST-NO(3 Form A)
线圈电流 -
运行时间 -
开关功能 -
长*宽*高 49mm*45mm*57.5mm
安装方式 DIN导轨安装,底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装
