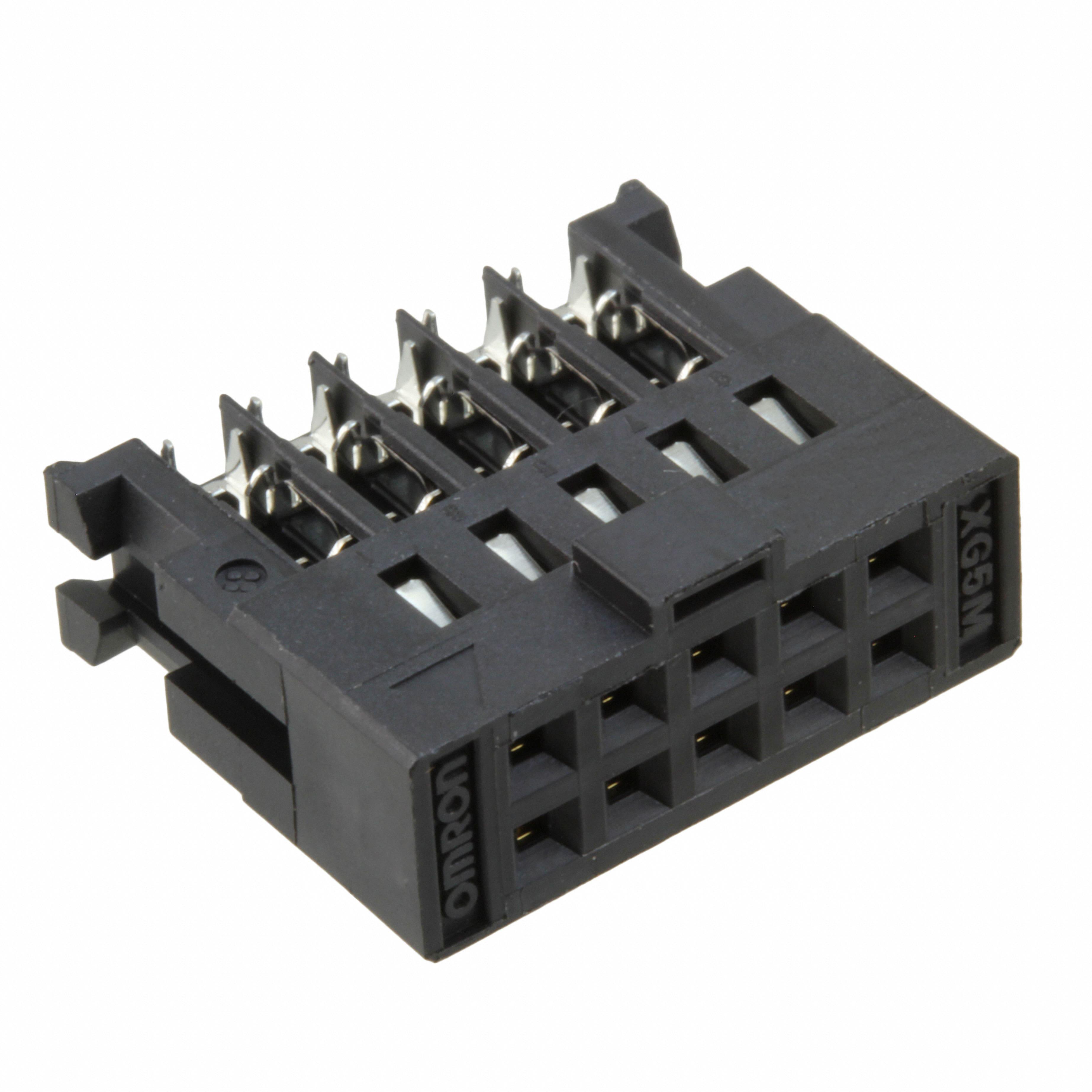

XG5M-1435-N

厂牌: OMRON/欧姆龙
产品描述: 26-28 AWG Receptacle 2.54mm 2 14pin 150nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST64467923
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 自由悬挂/面板安装 XG5M-1435-N

XG5M-1435-N概述

    IDC Connectors for Discrete Wires XG5

    1. 产品简介


    IDC(绝缘位移连接器)用于独立线缆的连接,提供了一个可靠且大电流(最高3A)的接线解决方案。这些连接器特别适用于需要紧凑设计的空间节约型应用,并且可以适应多种外壳。此外,这些连接器具备简单的锁杆系统,可方便地与XG8B/XG8W无屏蔽插头或XG4C盒式插头进行锁定。

    2. 技术参数


    - 额定电流:1A(AWG28),2A(AWG26),3A(AWG24)
    - 额定电压:300 VAC
    - 接触电阻:最大20mΩ(在20mV,100mA条件下)
    - 绝缘电阻:最小1,000 MΩ(在500VDC条件下)
    - 耐压强度:1分钟内650 VAC(泄漏电流最大1mA)
    - 总插入力:每个触点最大1.96N
    - 拔出力:最少0.29N(使用测试量规时)
    - 插入寿命:50次
    - 工作温度范围:-55到85°C(低温下无冰冻)

    3. 产品特点和优势


    IDC Connectors for Discrete Wires XG5具有高度可靠的绝缘位移结构和两槽接触设计,可以实现高可靠性并支持大电流传输。它们还支持不同类型的外壳和独特的锁杆系统,使得连接更加简单可靠。此外,这些连接器符合UL标准,并且符合RoHS指令(除XG5S型号外)。

    4. 应用案例和使用建议


    这些连接器适用于需要紧凑设计的空间节约型应用,例如工业控制设备、仪器仪表和其他需要高效、可靠的线缆连接的应用。建议在安装时仔细确认接触大小和线缆尺寸,并按照制造商的指示正确使用工具,以确保最佳效果。实际应用中应首先确认设备的功能和安全性。

    5. 兼容性和支持


    IDC Connectors for Discrete Wires XG5适用于多种不同的插头,包括XG4A、XG4C和XG8。为了防止意外拔出,建议使用XG4Z-0002或XG5Z-0002锁杆。同时,产品提供详细的用户手册和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题:无法正确插入连接器。
    - 解决方案:请检查接触尺寸和线缆尺寸,使用适当的工具(如XY2B-7006)进行操作。
    - 问题:连接器无法锁定。
    - 解决方案:请确保正确安装锁杆(如XG4Z-0002或XG5Z-0002),并且遵循正确的装配步骤。

    7. 总结和推荐


    IDC Connectors for Discrete Wires XG5是一款设计紧凑、可靠性高的连接器,适用于各种空间受限的应用场景。它具有出色的电气特性和广泛的工作温度范围,能够满足大多数工业应用的需求。强烈推荐给需要高可靠性连接解决方案的工程师和制造商。
    通过严格的技术指标和详细的使用说明,这些连接器不仅展示了卓越的性能,还提供了良好的用户体验。在选择适合特定应用的连接器时,建议咨询专业的技术人员,以确保最佳的匹配和使用效果。

XG5M-1435-N参数

参数
类型 Receptacle
针脚数 14pin
排数 2
颜色 黑色
线规 26-28 AWG
触头镀层
间距 2.54mm
触头镀层厚度 150nm
电缆端接 IDC
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装
