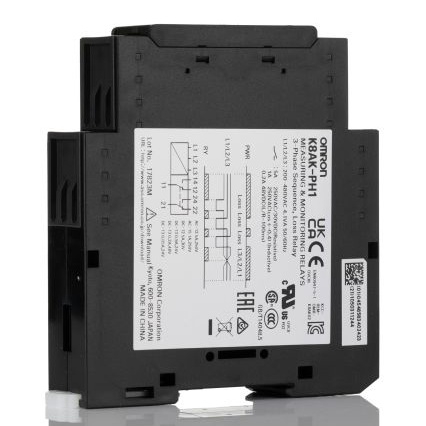

K8AKPH1200500VAC

产品分类: 信号继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-PH 系列, 用于相位监测, 双刀双掷, DIN 导轨安装
供应商型号: K8AKPH1200500VAC
供应商: Master
标准整包数: 1
OMRON/欧姆龙 信号继电器 K8AKPH1200500VAC

K8AKPH1200500VAC概述


    产品简介


    K8AK-PH三相相序相位检测继电器 是一款专为监控三相系统的相序和相位丢失而设计的产品。该继电器采用电压检测方法来确保电机运行的安全和稳定,尤其适用于工业自动化设备。其主要功能包括:
    - 噪声抗干扰能力更强:能够有效抵御逆变器产生的噪声干扰。
    - 相序和相位丢失检测:开机时即可区分正确相序、相位和相位丢失。
    - 运行中的电机相位丢失检测:可以在电机运行过程中进行相位丢失检测。
    - 输出状态指示:通过LED灯显示电源和继电器状态。
    - 防止电机反向操作:有助于避免电机因错误操作导致的损坏。

    技术参数


    以下是该继电器的技术规格和性能参数:
    | 参数 | 规格 |

    | 额定输入电压 | 三相,200至480VAC (3线) |
    | 输入负载 | 约4.1VA |
    | 操作时间 | 相序:0.1秒±0.05秒 |
    相位丢失:最大0.1秒(当电压从额定值迅速降至0%) |
    | 复位方式 | 自动复位 |
    | 继电器输出 | 一个双掷继电器(常闭操作) |
    | 输出继电器额定负载 | 电阻负载:250VAC下5A,30VDC下5A |
    | 最小负载 | 24VDC,4mA(参考值) |
    | 机械寿命 | 至少1000万次操作 |
    | 电气寿命 | 5A负载下:250VAC或30VDC:50,000次,3A负载下:250VAC/30VDC:100,000次 |
    | 工作环境温度 | -20°C至60°C(无冷凝或结冰) |
    | 存储温度 | -25°C至65°C(无冷凝或结冰) |
    | 工作环境湿度 | 25%至85%(无冷凝) |
    | 存储湿度 | 25%至85%(无冷凝) |
    | 安装高度 | 最大2000米 |
    | 接线端子螺丝拧紧扭矩 | 0.49至0.59 N·m |
    | 推荐接线方式 | 实心导线:最大2.5 mm²,绞合线:AWG16, AWG18 |

    产品特点和优势


    K8AK-PH继电器具有以下几个显著的优势:
    - 更高的抗噪声能力:有效减少逆变器噪声对系统的干扰。
    - 实时监测:开机即能检测相序和相位丢失,提高系统可靠性。
    - 运行中检测:能够在电机运行过程中检测相位丢失,确保电机运行安全。
    - 直观的LED指示:便于监控输出状态。
    - 广泛的适用性:适用于各种三相系统的保护和控制。

    应用案例和使用建议


    应用案例
    K8AK-PH继电器广泛应用于需要三相电源相序和相位检测的场合,例如工业自动化生产线、发电站和大型机械设备。通过在这些环境中安装继电器,可以有效预防由于相序错误或相位丢失引起的设备故障和生产中断。
    使用建议
    1. 正确的接线方式:确保按照手册中的指示正确接线,特别是注意相序的正确连接。
    2. 定期检查:定期检查继电器的指示灯状态,以确保系统正常运行。
    3. 环境适应性:在高温、高湿等极端环境下使用时,注意防护措施,确保继电器正常工作。
    4. 负载管理:确保负载在继电器的额定范围内,避免过载引起故障。

    兼容性和支持


    K8AK-PH继电器具有良好的兼容性,可直接安装到标准DIN轨道上。制造商提供全面的技术支持和售后服务,确保用户在使用过程中获得必要的帮助和支持。此外,还可以访问OMRON官方网站获取最新的认证信息和安全标准。

    常见问题与解决方案


    1. Q: 相位丢失能否在负载侧检测?
    - A: 不可以。K8AK-PH通过测量三相电压来判断相位丢失,因此无法在负载侧检测。

    2. Q: 运行中的电机是否可以检测相位丢失?
    - A: 可以。但检测条件受负载情况影响。轻负载时可能难以检测相位丢失,参见手册中的特性曲线图。

    3. Q: 如何检查继电器的相序和相位丢失功能?
    - A: 可以通过切换接线顺序并检查继电器的操作来验证其功能是否正常。

    总结和推荐


    综上所述,K8AK-PH继电器是一款高效且可靠的设备,能够有效监控三相系统的相序和相位丢失,特别适用于需要精确控制和安全运行的工业环境。我们强烈推荐这款产品给需要高性能相序和相位检测的用户。

K8AKPH1200500VAC参数

参数
负载电流额定值 -
交流开关电压 -
最大开关电流 -
运行时间 -
绝缘 -
交流线圈电压 -
线圈电流 -
直流开关电压 -
线圈电阻 -
直流线圈电压 -
释放时间 -
触头外形 -
插入损耗 -
长*宽*高 100mm*22.5mm*90mm
安装方式 DIN导轨安装

K8AKPH1200500VAC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AKPH1200500VAC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 信号继电器 OMRON/欧姆龙 K8AKPH1200500VAC K8AKPH1200500VAC数据手册

K8AKPH1200500VAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
