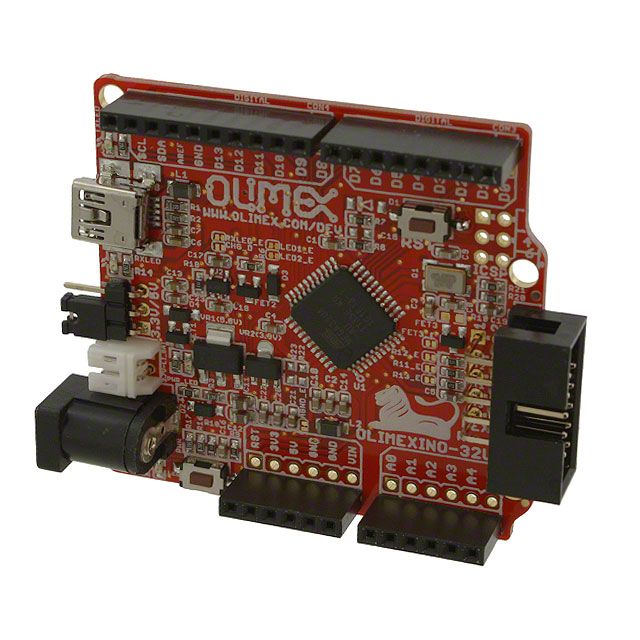

OLIMEXINO-32U4

厂牌: OLIMEX
产品描述: 2.5KB ROM 7V 16MHz SPI,USB AVR 固定安装
供应商型号: 909-OLIMEXINO-32U4
供应商: Mouser
标准整包数: 1
OLIMEX 应用处理器与片上系统(SOC) OLIMEXINO-32U4

OLIMEXINO-32U4概述

    OLIMEXINO-32U4 开发板技术手册



    1. 产品简介



    OLIMEXINO-32U4 是一款由Olimex有限公司设计并制造的开发板。作为Arduino家族的一员,它基于ATmega32U4微控制器,具备直接通过USB通信的能力,无需额外的FTDI芯片。该开发板适用于需要低功耗且适合手持或电池供电的应用,如自动化控制系统、智能家居设备及物联网(IoT)项目。


    2. 技术参数



    - 处理器: ATmega32U4 微控制器
    - 输入电源范围: 7-12V DC
    - 内存: 32KB Flash, 2.5KB SRAM, 1KB EEPROM
    - 工作电压: 可切换3.3V/5V,适用于不同类型的Arduino屏蔽板
    - 接口:
    - UEXT连接器,用于RF、Zigbee、GSM、GPS模块
    - Arduino Shield引脚,兼容大部分Arduino屏蔽板
    - USB Mini连接器
    - ICSP引脚
    - 尺寸: 兼容标准面包板间距
    - 兼容性: 支持Arduino IDE,可编程语言为C++或Arduino/C++混合语言


    3. 产品特点和优势



    - 一体化设计: 没有外部FTDI芯片,MCU直接处理虚拟串口通信,简化了硬件结构。
    - 电源管理: ULTRA LOW POWER电压调节器,仅需几微安电流即可运行。
    - 内置充电: 配备Li-Ion可充电电池供电选项,带有内置充电电路。
    - 多电压模式: 工作电压可选3.3V或5V,便于使用多种Arduino屏蔽板。
    - 易用性: 所有引脚上的信号标记在板面上,方便调试。
    - 低成本: 起步价合理,适合作为初学者和专业人士的选择。


    4. 应用案例和使用建议



    - 自动化控制: 适用于智能家居项目,如灯光控制、温湿度监测等。
    - 工业控制: 作为远程监控系统的控制节点,通过GSM模块发送状态信息。
    - 传感器接入: 利用UEXT连接RF、Zigbee模块来收集环境数据。

    使用建议:
    - 在使用过程中确保正确的电压设置以避免损坏。
    - 使用前建议阅读文档,了解所有接口的正确使用方法。


    5. 兼容性和支持



    - 软件支持: Arduino IDE兼容,支持C++编程。
    - 硬件兼容性: 与Arduino盾牌兼容,可以方便地扩展功能。
    - 售后服务: Olimex公司提供技术支持,包括在线文档和社区支持。


    6. 常见问题与解决方案



    - 问题1: 无法识别开发板。
    - 解决方案: 确认安装正确的驱动程序,检查USB线缆和COM端口设置。
    - 问题2: 程序上传失败。
    - 解决方案: 确认开发板正确连接到计算机,检查是否选择了正确的波特率和端口。
    - 问题3: 引脚信号不稳定。
    - 解决方案: 使用适当的去耦电容,检查接地线路是否良好。


    7. 总结和推荐



    总体评价: OLIMEXINO-32U4是一款性价比高、功能全面的Arduino开发板,非常适合电子爱好者、学生和专业工程师进行各种项目开发。其独特的内置充电功能和广泛的兼容性使其在市场上具有很强的竞争力。强烈推荐给对低成本、多功能开发平台感兴趣的读者。

    ---

    这份技术手册提供了详尽的产品信息和技术规格,希望以上内容能帮助你更好地理解和使用OLIMEXINO-32U4开发板。

OLIMEXINO-32U4参数

参数
主要属性 -
核心处理器 AVR
RAM大小 2.5KB
接口类型 SPI,USB
Flash大小 -
最大时钟频率 16MHz
最大工作供电电压 -
内核数 -
速度 -
外设 -
I/O电压 -
最小工作供电电压 7V
程序存储器类型 ROM
安装方式 固定安装
零件状态 在售
包装方式 盒装

OLIMEXINO-32U4厂商介绍

OLIMEX是一家电子制造公司,专注于开发和生产开源硬件和软件解决方案。公司的产品线涵盖了从微控制器开发板、单板计算机到各种电子组件和模块。OLIMEX的产品主要分为以下几个类别:

1. 开发板:包括基于ARM、AVR和FPGA的开发板,适用于嵌入式系统开发和原型设计。
2. 单板计算机:如A64-OLinuXino,是一款基于ARM Cortex-A53的单板计算机,适用于物联网和多媒体应用。
3. 电子组件和模块:提供各种传感器、显示器、存储模块等,支持客户的定制需求。
4. 电源和电池解决方案:提供电源适配器、电池模块等,以满足不同设备的电源需求。

OLIMEX的产品广泛应用于教育、工业自动化、物联网、智能家居等领域。公司的优势在于:

- 开源:OLIMEX的产品和软件都是开源的,用户可以自由修改和分发,促进了创新和社区发展。
- 定制服务:OLIMEX提供定制服务,可以根据客户的具体需求设计和制造产品。
- 高性价比:OLIMEX的产品以合理的价格提供高性能,满足不同预算的需求。
- 技术支持:公司提供强大的技术支持,帮助用户解决技术问题,提高开发效率。

OLIMEXINO-32U4数据手册

厂牌 PDF简要描述 下载
OLIMEX 应用处理器与片上系统(SOC) OLIMEX OLIMEXINO-32U4 OLIMEXINO-32U4数据手册

OLIMEXINO-32U4封装设计

查看详情并下载
Symbol
Footprint
3D Model
