MF1S7030XDA4/V1J

产品分类: NFC/RFID芯片
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: 2820254
供应商: element14
标准整包数: 1

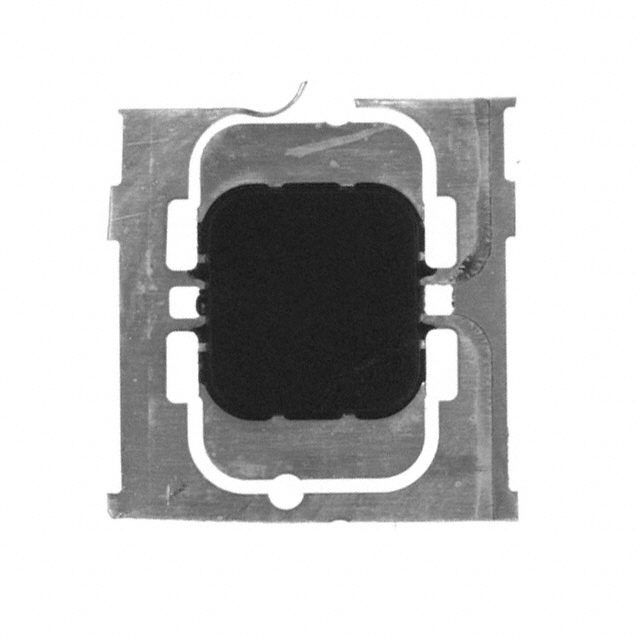

NXP SEMICONDUCTORS NFC/RFID芯片 MF1S7030XDA4/V1J

MF1S7030XDA4/V1J概述

    MIFARE Classic EV1 1K 技术手册概览

    产品简介


    NXP Semiconductors 推出的 MIFARE Classic MF1S50yyX/V1 是一款根据 ISO/IEC 14443 Type A 标准设计的接触式智能卡,适用于非接触式智能卡的应用场景。MIFARE Classic EV1 1K 型号广泛应用于公共交通票务系统,同时也可应用于访问管理、电子收费、校园卡等多种领域。

    技术参数


    - 工作频率: 13.56 MHz
    - 通信距离: 最远可达100毫米(取决于天线几何结构和读写器配置)
    - 数据传输速率: 106 kbit/s
    - 数据完整性: 16位CRC校验,奇偶校验,位编码,位计数
    - 典型交易时间: < 100 ms(包括备份管理)
    - EEPROM: 1 kB,组织为16个扇区,每个扇区4个块,每块16字节
    - 写耐久性: 200000次循环
    - 数据保留时间: 10年
    - 输入电容: 14.9 至 19.0 pF

    产品特点和优势


    - 抗冲突机制: 支持多个卡片同时操作,确保每个卡片单独选择并防止干扰。
    - 简单集成和用户便利: 能够在不到100毫秒内完成完整的票务交易。
    - 安全性: 包括制造商编程的7字节唯一标识符(UID)或4字节非唯一标识符(NUID)、随机ID支持、三向互验证(ISO/IEC DIS 9798-2),每个扇区有两个密钥以支持多应用和密钥层次结构。
    - 随机ID支持: 在7字节UID版本中提供。
    - 耐久性: 数据保留时间长达10年,可承受20万次写入周期。

    应用案例和使用建议


    - 应用场景: 公共交通票务、访问控制、电子收费、停车场管理、校园卡、员工卡、网吧、忠诚度计划等。
    - 使用建议: 鉴于该卡的高安全性和快速响应特性,建议在需要高安全性和便捷操作的环境中使用。例如,在公共交通中可以显著减少排队时间;在停车场系统中提高通行效率。

    兼容性和支持


    - 兼容性: 支持7字节UID或4字节NUID。
    - 模块选项: 模块化封装(MOA4 和 MOA8),提供两种不同厚度的芯片封装(120μm和75μm)。
    - 厂商支持: 详细的技术文档和客户支持,有助于在安装和使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1: 卡片在使用过程中丢失数据。
    - 解决方案: 确保每次写入操作后都进行备份,使用加密命令(如HLTA)保护数据安全。
    - 问题2: 卡片通信不顺畅。
    - 解决方案: 检查天线几何结构和读写器配置,确保最佳的通信距离和信号强度。

    总结和推荐


    MIFARE Classic EV1 1K 凭借其高效的通信能力、卓越的安全性能以及广泛的适用范围,成为众多智能卡应用场景的理想选择。对于需要高度可靠和安全的数据传输的应用,推荐使用此产品。该产品不仅能满足当前需求,还具备良好的扩展性和长期的数据保存能力,使其在未来也能保持竞争优势。

MF1S7030XDA4/V1J参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作模式 -
支持协议 -
最大工作频率 -
最小工作频率 -
35.05mm(Max)
330μm(Max)
通用封装 MOA-4
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

MF1S7030XDA4/V1J厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MF1S7030XDA4/V1J数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NFC/RFID芯片 NXP SEMICONDUCTORS MF1S7030XDA4/V1J MF1S7030XDA4/V1J数据手册

MF1S7030XDA4/V1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
