MIMXRT106ACVL5B

厂牌: NXP SEMICONDUCTORS
产品描述: 1MB ROM 3V 3.6V 528MHz CAN,Ethernet,I2C,SPI,UART,USB ARM,ARM Cortex M7 BGA
供应商型号: 568-MIMXRT106ACVL5B-ND
供应商: Digi-Key
标准整包数: 1

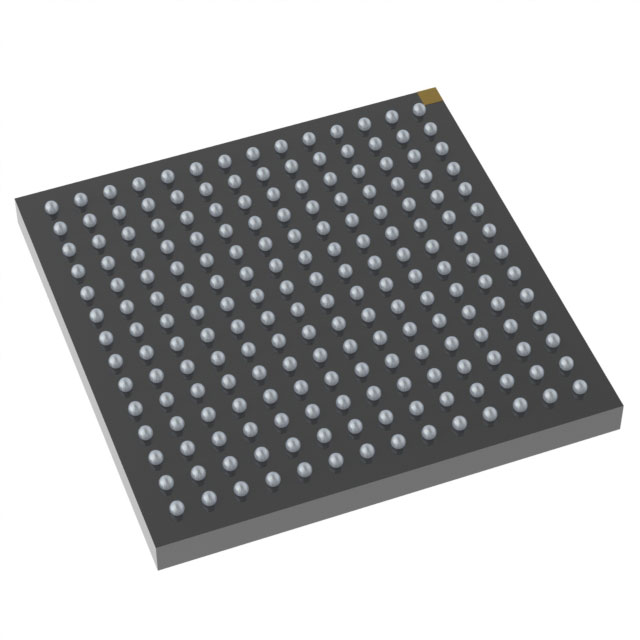

NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) MIMXRT106ACVL5B

MIMXRT106ACVL5B概述

    i.MX RT1060X 处理器技术手册



    产品简介




    i.MX RT1060X 系列处理器是NXP公司推出的新一代交叉处理器,基于高性能的Arm Cortex-M7内核,最高可运行至600MHz,提供高CPU性能和出色的实时响应能力。这款处理器主要用于工业人机界面、电机控制、智能家居等领域,具备丰富的外设接口和强大的处理能力,能够广泛应用于各种嵌入式系统中。


    技术参数




    - 基本参数
    - 内核频率:最高600 MHz
    - 芯片级条件
    - 绝对最大额定值
    - 热阻
    - 工作温度范围:-40°C 至 +125°C
    - 最大电源电流
    - 低功耗模式电源电流
    - USB PHY电流消耗
    - 电源和时钟要求
    - 内部LDO电压调节器参数
    - PLL电气特性
    - ARM PLL
    - 片上振荡器
    - I/O 参数
    - 直流参数
    - 交流参数
    - 输出缓冲器阻抗参数
    - 系统模块
    - 重置时间参数
    - 看门狗复位时间参数
    - JTAG调试控制器时间参数
    - 调试跟踪时序规范
    - 外部存储器接口
    - SEMC规格
    - FlexSPI参数
    - 显示和图形处理
    - CMOS传感器接口(CSI)时序参数
    - LCD控制器(LCDIF)时序参数
    - 音频
    - SAI/I2S切换规格
    - SPDIF时序参数
    - 模拟接口
    - DCDC转换器
    - A/D转换器
    - 比较器
    - 通信接口
    - LPSPI时序参数
    - LPI2C模块时序参数
    - uSDHC AC时序
    - 以太网控制器电气规范
    - CAN AC电气规范
    - LPUART电气规格
    - USB PHY参数

    - 内存系统
    - 引导ROM(128 KB)
    - 片上RAM(1 MB)
    - 外部存储器接口(如SDRAM、SLC NAND闪存、SD/eMMC、SPI NOR/NAND闪存、并行NOR闪存等)

    - 系统调试
    - ARM CoreSight调试和跟踪架构
    - TPIU用于支持离线实时跟踪
    - CTI交叉触发接口


    产品特点和优势




    - 高性能内核:最高可达600 MHz的ARM Cortex-M7内核,为系统提供卓越的处理能力和实时响应速度。
    - 丰富外设接口:包括多个通用定时器、PWM、四路编码器、UART、I2C、SPI、CAN等,几乎涵盖所有常见的接口类型。
    - 高集成度:集成了高级电源管理单元,包括片上DCDC和LDO,以及温度传感器等。
    - 安全性:提供了高可信引导(HAB)、数据协同处理器(DCP)、加密引擎(BEE)等功能,确保系统的安全性和可靠性。
    - 强大的图形处理能力:具备2D图形加速引擎,支持图像旋转、缩放、颜色空间转换等多种图形处理功能。


    应用案例和使用建议




    工业人机界面:适合于需要高分辨率显示和复杂图形处理的应用场景,如工厂自动化设备的人机交互界面。建议配置适当的显示接口和外设,确保系统稳定运行。

    电机控制:适用于要求高精度控制的电机控制系统,利用PWM和四路编码器可以实现精确的速度和位置控制。建议在设计时充分考虑系统散热和电磁干扰问题。

    智能家居:适合于家庭自动化设备,如智能安防摄像头和智能家居中心。可以利用多种接口连接各种传感器和执行器,实现远程监控和控制功能。建议选择合适的传感器接口,如CSI和I2C,以满足不同应用场景的需求。


    兼容性和支持




    - 兼容性:i.MX RT1060X处理器与多种外部存储器和外围设备兼容,如SDRAM、NAND闪存、SD/eMMC等。
    - 支持和维护:NXP公司提供详尽的技术文档和支持服务,包括详细的规格说明书和技术支持网站。用户可以通过NXP官方网站获取最新的技术支持和更新信息。


    常见问题与解决方案




    - 问题1:系统启动失败
    - 解决方案:检查电源供应是否正常,确保引脚配置正确,同时确认引导模式设置无误。
    - 问题2:外设接口通信异常
    - 解决方案:确保外设和处理器之间的信号完整性,调整相关的时序参数,如检查信号线路长度和接地情况。
    - 问题3:系统温度过高
    - 解决方案:增加散热措施,如加装散热片或风扇;调整系统工作模式,降低功耗,确保温度在安全范围内。


    总结和推荐




    i.MX RT1060X 系列处理器凭借其高性能的ARM Cortex-M7内核、丰富的外设接口、强大的图形处理能力和全面的安全功能,成为众多工业和消费电子应用的理想选择。它在高精度电机控制、复杂的图形显示以及安全可靠的系统设计方面表现出色,推荐给对系统性能和稳定性有较高要求的项目。

    对于需要高性能处理能力和多样化的外设接口的设计工程师来说,i.MX RT1060X是一个非常优秀的选择。希望这篇技术手册能帮助您更好地了解这款处理器的功能和优势。

MIMXRT106ACVL5B参数

参数
主要属性 -
RAM大小 1MB
I/O电压 -
外设 -
内核数 -
速度 -
核心处理器 ARM,ARM Cortex M7
最大时钟频率 528MHz
接口类型 CAN,Ethernet,I2C,SPI,UART,USB
程序存储器类型 ROM
Flash大小 -
最大工作供电电压 3.6V
最小工作供电电压 3V
通用封装 BGA
应用等级 工业级
包装方式 托盘

MIMXRT106ACVL5B厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MIMXRT106ACVL5B数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) NXP SEMICONDUCTORS MIMXRT106ACVL5B MIMXRT106ACVL5B数据手册

MIMXRT106ACVL5B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.016 ¥ 134.0339
10+ $ 12.6776 ¥ 106.0957
25+ $ 11.8423 ¥ 99.105
80+ $ 11.0492 ¥ 92.4682
240+ $ 10.5043 ¥ 87.9079
480+ $ 10.2376 ¥ 85.6758
960+ $ 10.0181 ¥ 83.8389
库存: 63
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 134.03
直接购买
加入购物车
