首页  >  产品百科  >  HEF4538BT,653

HEF4538BT,653

产品分类: 无源晶振
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: HEF4538BT,653
供应商: 云汉优选
标准整包数: 10
NXP SEMICONDUCTORS 无源晶振 HEF4538BT,653

HEF4538BT,653概述

    HEF4538B Dual Precision Monostable Multivibrator: Technical Overview

    1. 产品简介


    产品类型:HEF4538B是一款双通道精密单稳态多谐振器。
    主要功能:
    - 支持重触发和复位功能。
    - 可通过外部定时组件REXT和CEXT设置输出脉冲宽度。
    - 具有高耐慢触发上升沿和下降沿时间的能力。
    - 能够产生精度高的输出脉冲,脉宽范围从10μs到无限大。
    应用领域:
    - 广泛应用于计时电路、定时信号发生器等领域。

    2. 技术参数


    - 供电电压范围:3 V至15 V。
    - 存储温度范围:-65°C至+150°C。
    - 工作温度范围:-40°C至+125°C。
    - 输入电压范围:0至VDD。
    - 脉宽准确性:±0.2%(在指定温度范围内)。
    - 输出脉冲宽度:由外部电阻和电容决定,公式为T = REXT × CEXT。
    - 输入电平容忍度:允许缓慢的上升沿和下降沿时间。
    - 逻辑电平标准:符合JEDEC标准JESD 13-B。

    3. 产品特点和优势


    - 高可靠性:能够在-40°C至+125°C的工作温度范围内稳定工作。
    - 精确控制:采用局部氧化CMOS技术,保证输出脉冲宽度的精准控制。
    - 抗干扰性强:Schmitt触发器提高了电路对较慢上升和下降沿时间的容忍度。
    - 易于使用:只需连接外部电阻和电容即可实现精确的时间控制。
    - 多种电压支持:适用于3 V至15 V的广泛供电电压范围。

    4. 应用案例和使用建议


    应用场景:
    - 定时电路:在需要精确定时的应用中,如计数器、定时器等。
    - 信号发生器:可用于各种信号发生器,提供可调脉宽的信号输出。
    使用建议:
    - 在选择外部电阻和电容时,需根据具体应用需求计算输出脉冲宽度。
    - 使用高质量的电容和电阻,以减少温度变化引起的脉宽误差。
    - 确保电源电压稳定,避免电压波动影响输出脉冲的稳定性。

    5. 兼容性和支持


    - 兼容性:与标准CMOS电路兼容。
    - 支持信息:厂商提供详尽的技术文档和应用指南,确保用户能够正确使用该产品。

    6. 常见问题与解决方案


    常见问题:
    1. 输出脉宽不准。
    - 解决方案:检查外部电阻和电容的阻值,重新校准并确保阻值一致。
    2. 工作不稳定。
    - 解决方案:确保电源电压稳定,降低电源纹波,并确认所有引脚连接正确。
    3. 无法重触发。
    - 解决方案:检查输入触发信号的电平,确保其符合要求。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 精度高、稳定性好。
    - 宽温度和电压范围。
    - 高耐慢上升沿和下降沿能力。
    - 推荐使用:HEF4538B在众多应用场合中表现出色,特别是在需要高精度定时信号的应用中,值得推荐使用。
    通过以上介绍,我们可以看到HEF4538B双通道精密单稳态多谐振器具有很高的实用性,适用于广泛的电子系统设计中。无论是对于电子工程师还是采购人员来说,这款产品都是一个值得信赖的选择。

HEF4538BT,653参数

参数
频率容差 -
等效串联电阻 -
频率 -
驱动电平 -
负载电容 -
频率稳定性 -

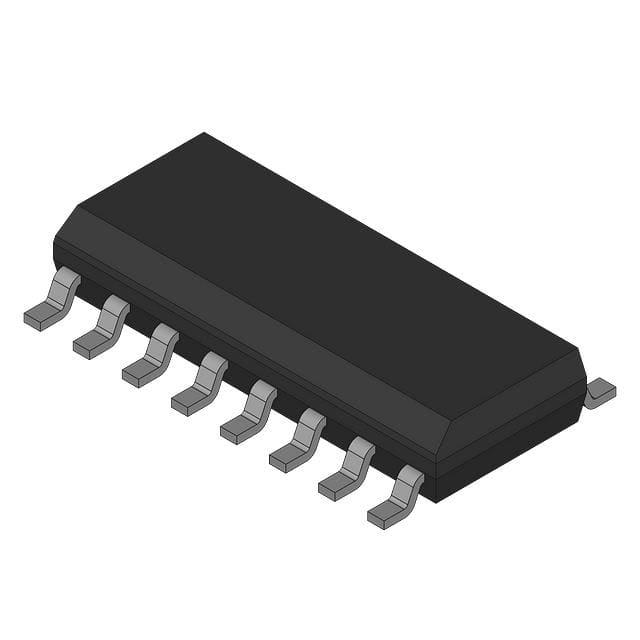

通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

HEF4538BT,653厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

HEF4538BT,653数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 无源晶振 NXP SEMICONDUCTORS HEF4538BT,653 HEF4538BT,653数据手册

HEF4538BT,653封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10.3124
1000+ ¥ 9.3728
5000+ ¥ 8.9204
库存: 651
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 103.12
直接购买
加入购物车
