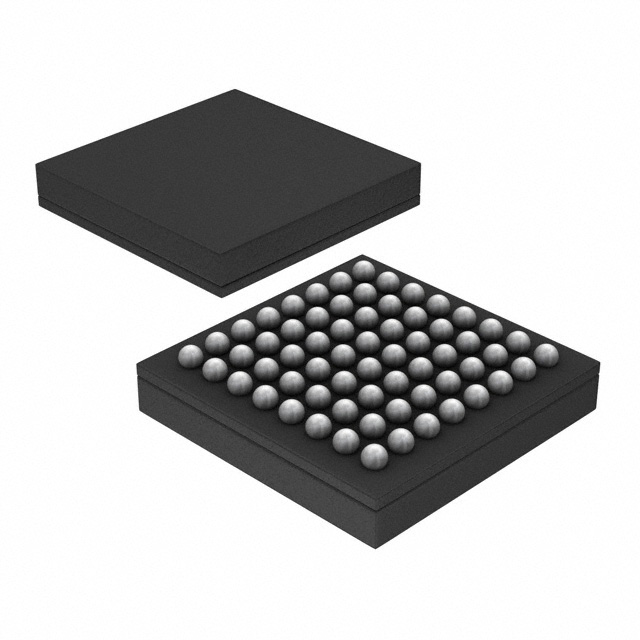

PN5180A0ET/C3J

产品分类: NFC/RFID芯片
厂牌: NXP SEMICONDUCTORS
产品描述: NFC/RFID Read/Write 13.56MHz 64-Pin TFBGA T/R
供应商型号: 771-PN5180A0ET/C3J
供应商: Mouser
标准整包数: 1
NXP SEMICONDUCTORS NFC/RFID芯片 PN5180A0ET/C3J

PN5180A0ET/C3J概述

    # NXP PN5180A0xx/C3,C4 NFC Frontend: Comprehensive Guide

    1. 产品简介


    NXP PN5180A0xx/C3,C4 是一款高性能多功能全NFC前端设备,支持所有NFC论坛模式。这款设备特别适用于需要高可靠性接触式通信的应用场景,如移动支付、工业控制和政府服务等领域。PN5180A0xx/C3,C4 集成了先进的调制和解调概念,使其成为各种智能设备中实现NFC功能的理想选择。

    2. 技术参数


    以下是NXP PN5180A0xx/C3,C4的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDD(VBAT) 2.7 | 5.5 | V |
    | VDD(PVDD) | 1.65 | 1.8 | 1.95 | V |
    | VDD(TVDD) 2.7 | 5.5 | V |
    | Ipd 10 μA |
    | Istb 15 μA |
    | IDD(TVDD) 180 | 250 | mA |
    | Tambe | -30 | 25 | 85 | °C |
    此外,该产品还支持以下电气特性:
    - 读写模式:支持ISO/IEC 14443类型A/B至848 kBit/s,JIS X 6319-4(FeliCa方案)。
    - 支持读取所有NFC标签类型(类型1、2、3、4A和4B)。
    - 支持ISO/IEC 15693和ISO/IEC 18000-3模式3。
    - 支持ISO/IEC 18092 (NFC-IP1) 和 ISO/IEC 21481 (NFC-IP-2)。

    3. 产品特点和优势


    NXP PN5180A0xx/C3,C4 的独特功能和优势包括:
    - 动态功率控制(DPC)确保了RF性能即使在天线失谐条件下也能优化。
    - 自适应波形控制(AWC)自动调整发射机调制以符合RF标准。
    - 自适应接收机控制(ARC)自动调整接收机参数以确保可靠通信。
    - 支持多种供电电压,为不同应用提供了灵活性。
    - 包含NXP ISO/IEC 14443-A和Innovatron ISO/IEC 14443-B知识产权授权。
    - 符合所有相关NFC标准,包括EMVCo 3.0。

    4. 应用案例和使用建议


    应用案例
    PN5180A0xx/C3,C4 在以下几个方面有着广泛应用:
    - 支付:用于非接触式支付终端。
    - 物理访问:在门禁系统中作为安全访问控制。
    - 政府服务:用于电子身份证件和公共服务。
    - 工业应用:如资产管理、机器间通信等。
    使用建议
    为了充分发挥PN5180A0xx/C3,C4 的性能,建议遵循以下最佳实践:
    - 确保所有必需的引脚正确连接,并避免不使用引脚接地。
    - 在设计时考虑外部LDO或DC-DC控制需求,以确保在低功耗状态下能够有效唤醒系统。
    - 使用NXP NFC Cockpit工具进行快速配置,以简化开发过程。

    5. 兼容性和支持


    PN5180A0xx/C3,C4 兼容所有符合NFC论坛标准的设备。NXP提供了一系列支持材料,包括NFC Reader Library、开发套件和文档资源,帮助开发者顺利进行产品设计和集成。

    6. 常见问题与解决方案



    常见问题与解决方案


    1. 问题:如何检查已安装的固件版本?
    - 解决方案: 访问地址0x12在EEPROM中可以获取当前固件版本信息。
    2. 问题:在调试过程中遇到通信错误怎么办?
    - 解决方案: 检查外部晶振和外部时钟源配置是否正确。如果问题持续存在,考虑启用高级FeliCa EMD处理功能。
    3. 问题:在某些类型B卡上遇到通信问题?
    - 解决方案: 通过EEPROM配置选项,允许或禁止在每次DPC齿轮切换时增加一个额外的调制脉冲,以提高通信质量。

    7. 总结和推荐


    总体而言,NXP PN5180A0xx/C3,C4 是一款高度集成、功能全面且具有强大市场竞争力的NFC前端设备。其独特的技术特性和广泛的兼容性使其成为新一代NFC应用的理想选择。我们强烈推荐该产品给正在寻找高效、可靠的NFC解决方案的企业和个人。

PN5180A0ET/C3J参数

参数
最小工作供电电压 -
工作模式 -
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 -
通用封装 TFBGA-64
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PN5180A0ET/C3J厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PN5180A0ET/C3J数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NFC/RFID芯片 NXP SEMICONDUCTORS PN5180A0ET/C3J PN5180A0ET/C3J数据手册

PN5180A0ET/C3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.1216 ¥ 93.0878
10+ $ 8.6688 ¥ 72.5579
25+ $ 8.0528 ¥ 67.4019
100+ $ 7.3808 ¥ 61.7773
250+ $ 7.0672 ¥ 59.1525
500+ $ 6.7872 ¥ 56.8089
1000+ $ 6.6864 ¥ 55.9652
2000+ $ 6.44 ¥ 53.9028
4000+ $ 6.2048 ¥ 51.9342
库存: 4000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.08
直接购买
加入购物车
