PN7160B1EV/C100Y

产品分类: NFC/RFID芯片
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNF-PN7160B1EV/C100Y
供应商: NXP直供
标准整包数: 4500
NXP SEMICONDUCTORS NFC/RFID芯片 PN7160B1EV/C100Y

PN7160B1EV/C100Y概述

    PN7160/PN7161 NFC Controller 技术手册

    1. 产品简介


    PN7160 和 PN7161 是近场通信(NFC)控制器,支持NFC论坛标准(NFC Forum)和NFC接口规范(NCI)。PN7160 专为移动设备和其他符合NFC标准的设备设计,具备低功耗、高集成度和高性能等特点。PN7161 在PN7160的基础上增加了Apple的“增强接触式轮询”(ECP)功能,但需要正式授权后才能启用。

    2. 技术参数


    - 供电电压
    - 移动目标模式:2.5 V 至 5.5 V
    - 阅读器模式:2.8 V 至 5.5 V
    - 内部电源:2.8 V 至 5.8 V
    - 电池供应电流
    - 连续总电流消耗:最大290 mA
    - 功率消耗:最大620 mW
    - 温度范围
    - 工作温度:-30°C 至 +85°C

    3. 产品特点和优势


    - 高度集成:嵌入式解调器和解码器,降低外部组件需求。
    - 高效能电源管理:支持直接从电池供电(2.5 V 至 5.5 V),具有不同的低功耗状态配置。
    - 优化的通信距离:支持动态负载调制幅度(DLMA),允许更高范围的通信。
    - 灵活性:支持多种接口(如I2C、SPI)和灵活的时钟供应概念。
    - 多功能支持:支持各种RF协议,包括ISO/IEC 14443A/B、ISO/IEC 15693、MIFARE等。

    4. 应用案例和使用建议


    - 应用领域:广泛应用于移动设备、个人数字助理、平板电脑、笔记本电脑、可穿戴设备及智能家居网关等。
    - 使用建议:
    - 确保正确配置并连接外部天线,以实现最佳性能。
    - 在不同操作模式下调整电源管理设置,以达到最佳功耗平衡。
    - 使用动态负载调制幅度(DLMA)来优化通信距离。

    5. 兼容性和支持


    - 兼容性:PN7160 支持多种主机接口(如I2C、SPI),可以轻松集成到现有系统中。
    - 技术支持:NXP 提供详尽的技术文档和支持服务,包括软件更新和故障排除指南。

    6. 常见问题与解决方案


    - 问题:电池供电电流过高
    - 解决方案:确保天线调谐到合适的电流限制范围内,避免超过最大电流阈值。

    - 问题:功耗过高
    - 解决方案:启用低功耗状态配置(硬电源关闭或待机状态),并优化通信模式以减少不必要的功耗。

    7. 总结和推荐


    PN7160/PN7161 NFC 控制器是市场上高性能、低功耗且易于集成的解决方案,适用于各种NFC应用。其高度集成的特性、强大的电源管理和广泛的兼容性使其成为许多设备的理想选择。强烈推荐在需要NFC功能的应用中使用此产品。

PN7160B1EV/C100Y参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作模式 -
支持协议 -
最大工作频率 -
最小工作频率 -

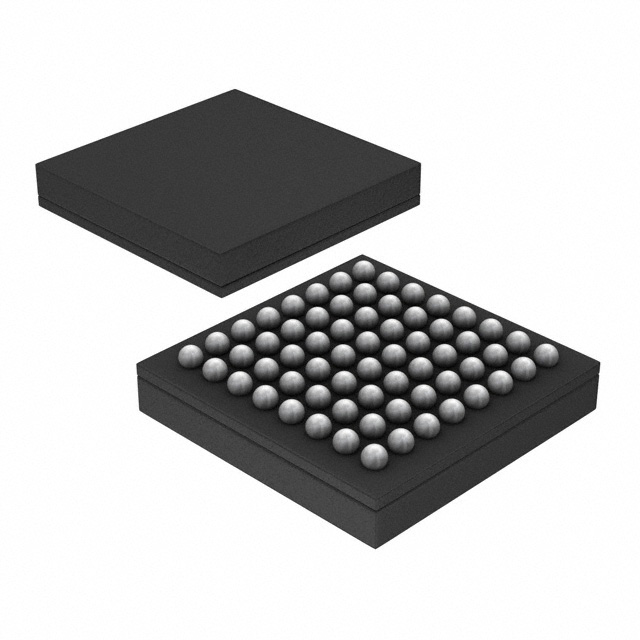

通用封装 VFBGA-64
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PN7160B1EV/C100Y厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PN7160B1EV/C100Y数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NFC/RFID芯片 NXP SEMICONDUCTORS PN7160B1EV/C100Y PN7160B1EV/C100Y数据手册

PN7160B1EV/C100Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ $ 4.4079 ¥ 35.9682
22500+ $ 4.3373 ¥ 35.3928
45000+ $ 4.2316 ¥ 34.5296
库存: 4500
起订量: 4500 增量: 4500
交货地:
最小起订量为:4500
合计: ¥ 161856.9
