74LVT162374DGG,118

产品分类: 触发器
厂牌: NXP SEMICONDUCTORS
产品描述: 正边沿 120μA 5.3ns@ 3.3V,50pF 三态,非反相 2 2.7V 3.6V 12mA Standard 3pF 12mA 150MHz TSSOP-48 贴片安装
供应商型号: CY-74LVT162374DGG,118
供应商: Avnet
标准整包数: 1

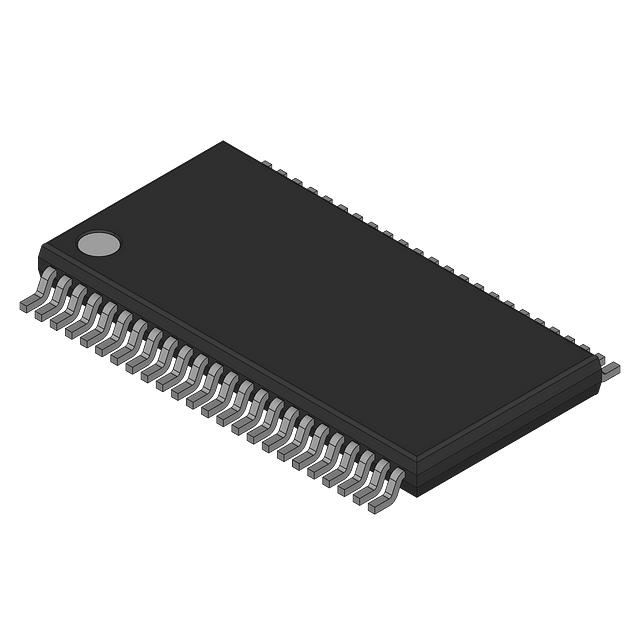

NXP SEMICONDUCTORS 触发器 74LVT162374DGG,118

74LVT162374DGG,118概述

    74LVT162374 技术手册解析

    产品简介


    产品名称:74LVT162374
    产品类型:16位边沿触发D型触发器
    主要功能:作为双8位或单16位触发器,提供非反相3态输出,支持高电平(+12mA)和低电平(-12mA)输出电流,适用于TTL输入和输出切换水平。
    应用领域:广泛应用于内存地址驱动、时钟驱动、总线接收/发送等领域,尤其适用于需要高速传输的应用场景。

    技术参数


    技术规格
    - 工作电压范围:2.7V 至 3.6V
    - 输入电压范围:0V 至 5.5V
    - 静态特性:内部翻转寄存器、输入钳位电压、高低电平输出电压、最大输入漏电流等
    - 动态特性:最大频率、低至高传播延迟、高至低传播延迟等
    支持的电气特性
    - TTL 输入和输出切换水平
    - 活动输出端口电流:±12mA
    - 输入和输出接口能力支持5V系统
    工作环境
    - 环境温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    - 高性能设计:专为3.3V电源操作而设计,采用BiCMOS工艺。
    - 内置终端电阻:每个输出端口内置30Ω终端电阻,有效降低线路噪声。
    - 3态输出缓冲器:实现对信号输出的有效控制。
    - 高抗干扰性:高电平输入和输出开关能力提升系统的抗干扰性。
    - 高可靠性:通过JESD78B Class II标准测试,过载电流超过500mA;ESD保护水平超过2000V。
    - 可插入式操作:支持在线插入和拔出,简化安装过程。

    应用案例和使用建议


    应用案例:
    - 内存地址驱动:利用其高精度、高速度的特性,有效驱动内存地址信号。
    - 时钟驱动:稳定可靠的时钟信号源,适合各种高频信号传输。
    - 总线接收/发送:实现数据的高效、可靠传输,广泛应用于计算机、通信等领域的总线系统。
    使用建议:
    - 电源管理:确保电源电压在规定范围内,以避免芯片损坏。
    - 线路设计:考虑到内置30Ω电阻,适当调整外部电路设计,减少外部电阻的使用。
    - 安装过程:在不影响正常工作的前提下进行在线插拔,减少系统中断。

    兼容性和支持


    - 兼容性:适用于多种输入电压(0V 至 5.5V),兼容TTL输入和输出水平。
    - 支持服务:由Nexperia公司提供详尽的技术支持和维护服务,确保客户能够及时获取技术支持。

    常见问题与解决方案


    - 问题1:芯片无法正常工作。
    - 解决方案:检查电源电压是否在指定范围内,确认电路连接正确无误。
    - 问题2:输出信号不稳定。
    - 解决方案:确保所有输入引脚都已连接正确,检查电源滤波电容是否到位。
    - 问题3:系统抗干扰能力差。
    - 解决方案:增加电路中去耦电容,减小电源波动的影响。

    总结和推荐


    综合评估:
    - 优点:该产品具有高集成度、高性能的特点,适用于各种高速信号处理场景。其强大的抗干扰能力和高可靠性使其成为众多应用的理想选择。
    - 推荐:鉴于其优异的性能表现和广泛的应用场景,强烈推荐使用74LVT162374触发器。该产品适用于需要高性能、高可靠性触发器的场合,如高速数据传输系统、内存地址驱动等领域。同时,厂商提供的优质支持和服务也是一大亮点。

74LVT162374DGG,118参数

参数
输入电容 3pF
极性 -
输入类型 -
元件数量 2
最大工作供电电压 3.6V
Iq-静态电流 120μA
逻辑功能 Standard
高电平输出电流 12mA
最小工作供电电压 2.7V
时钟频率 150MHz
传播延迟时间 5.3ns@ 3.3V,50pF
触发器类型 正边沿
逻辑系列 -
输出类型 三态,非反相
低电平输出电流 12mA
通用封装 TSSOP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

74LVT162374DGG,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74LVT162374DGG,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 触发器 NXP SEMICONDUCTORS 74LVT162374DGG,118 74LVT162374DGG,118数据手册

74LVT162374DGG,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3501 ¥ 3.013
500+ $ 0.3468 ¥ 2.9856
1000+ $ 0.3371 ¥ 2.8486
5000+ $ 0.3371 ¥ 2.8486
库存: 2464
起订量: 332 增量: 1
交货地:
最小起订量为:300
合计: ¥ 903.9
直接购买
加入购物车
