74LVCH32374AEC,557

产品分类: 触发器
厂牌: NXP SEMICONDUCTORS
产品描述: 正边沿 40μA 5.4ns@ 3.3V,50pF 非反相 三态,非反相 4 1.65V 3.6V 24mA Standard 5pF 24mA 300MHz SOT-536 贴片安装
供应商型号: CY-74LVCH32374AEC,557
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 触发器 74LVCH32374AEC,557

74LVCH32374AEC,557概述

    74LVCH32374A 32-bit Edge-Triggered D-Type Flip-Flop 技术手册

    1. 产品简介


    74LVCH32374A是一款32位边沿触发式D型锁存器,具有独立的数据输入和三态输出,适用于总线应用。该器件由四个部分组成,每部分包含八个边沿触发式锁存器。每个8位部分都有一个时钟输入(nCP)和一个输出使能输入(nOE)。当nOE引脚为低电平时,锁存器的内容可在输出端可用;当nOE引脚为高电平时,输出进入高阻态。这些特性允许这些设备在3.3 V或5 V环境中混合使用。

    2. 技术参数


    - 电源电压范围:1.2 V至3.6 V
    - 输入电压范围:0 V至5.5 V
    - 输出电压范围:输出高低电平状态0 V至VCC,三态输出0 V至5.5 V
    - 工作温度范围:-40°C至+85°C 和 -40°C至+125°C

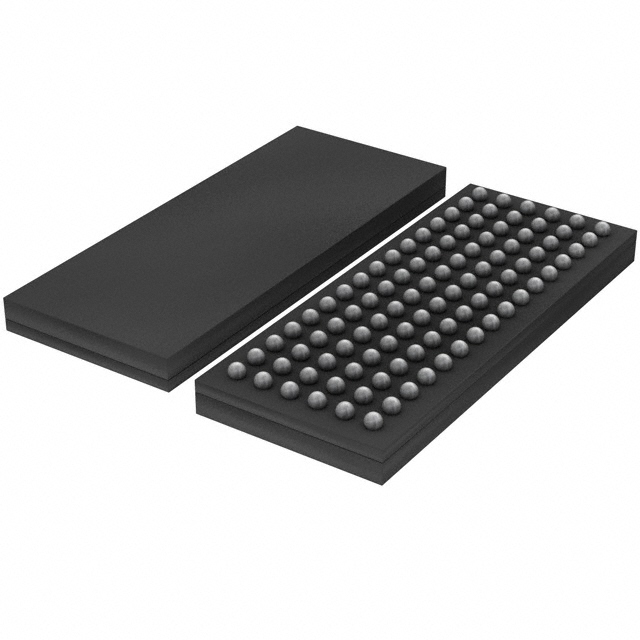

    - 封装:塑料细间距球栅阵列(LFBGA96),96个球,尺寸13.5 mm × 5.5 mm × 1.05 mm

    3. 产品特点和优势


    - 5 V容错输入/输出:支持与5 V逻辑接口
    - 宽电源电压范围:1.2 V至3.6 V
    - 低功耗CMOS设计
    - 多字节直通标准引脚布局
    - 多个低电感供电引脚,最小化噪声和地弹
    - 直接与TTL电平接口
    - 所有数据输入均具有总线保持功能
    - 高阻态时,VCC = 0 V
    - 符合JESD标准
    - ESD保护性能优异
    - 包装在塑料细间距球栅阵列封装内

    4. 应用案例和使用建议


    该器件广泛应用于各种高速数据传输系统中,如微处理器、内存控制器、总线缓冲器等。为了优化性能,建议在设计时遵循以下原则:
    - 使用合理的电源滤波和去耦电容,以减少噪声和地弹。
    - 确保输入信号的上升和下降时间满足器件要求。
    - 在负载较大的情况下,增加额外的输出驱动能力以保证信号完整性。

    5. 兼容性和支持


    - 兼容性:该器件可以与3.3 V或5 V的其他电子元器件兼容,便于混合信号系统的设计。
    - 支持和服务:厂商提供全面的技术支持和文档资源,帮助用户快速解决问题并确保最佳性能。

    6. 常见问题与解决方案


    - 问题:输入信号超出额定范围
    - 解决办法:确认输入电流符合器件额定值,并添加适当的外部电阻或电容以限制电流。
    - 问题:输出不稳定
    - 解决办法:检查电源电压和负载条件,确保满足推荐的操作条件。同时,确保接地良好,以减少噪声干扰。
    - 问题:器件过热
    - 解决办法:增加散热措施,如使用散热片或散热风扇,并降低工作频率以减少功耗。

    7. 总结和推荐


    综上所述,74LVCH32374A是一款高性能的32位边沿触发式D型锁存器,具有宽泛的工作电压范围、低功耗及出色的ESD保护性能。它在高速数据传输系统中的广泛应用使其成为系统设计师的理想选择。因此,我们强烈推荐使用这款器件以实现最佳性能和可靠性。

74LVCH32374AEC,557参数

参数
输出类型 三态,非反相
时钟频率 300MHz
输入类型 -
传播延迟时间 5.4ns@ 3.3V,50pF
极性 非反相
逻辑系列 -
高电平输出电流 24mA
元件数量 4
逻辑功能 Standard
最小工作供电电压 1.65V
低电平输出电流 24mA
Iq-静态电流 40μA
最大工作供电电压 3.6V
触发器类型 正边沿
输入电容 5pF
通用封装 SOT-536
安装方式 贴片安装
零件状态 停产
包装方式 托盘

74LVCH32374AEC,557厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74LVCH32374AEC,557数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 触发器 NXP SEMICONDUCTORS 74LVCH32374AEC,557 74LVCH32374AEC,557数据手册

74LVCH32374AEC,557封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.1468 ¥ 26.1321
50+ $ 3.0112 ¥ 25.6736
100+ $ 2.9569 ¥ 25.4444
300+ $ 2.9298 ¥ 25.2151
500+ $ 2.9027 ¥ 24.9859
1000+ $ 2.8213 ¥ 23.8398
5000+ $ 2.8213 ¥ 23.8398
库存: 6820
起订量: 39 增量: 1
交货地:
最小起订量为:25
合计: ¥ 653.3
