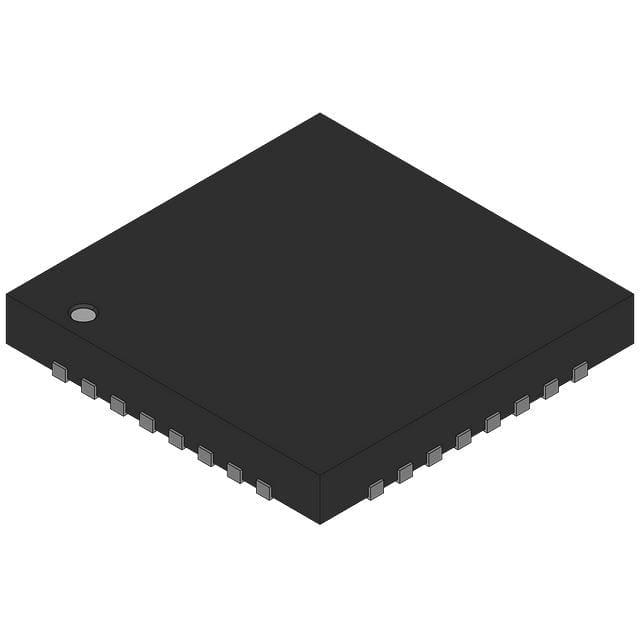

QN9021/D

厂牌: NXP SEMICONDUCTORS
产品描述: 64KB FLASH 2.4V 32MHz I2C,SPI,UART ARM Cortex M0 HVQFN-32 贴片安装 5mm*5mm*850μm
供应商型号: QN9021/D
供应商: 云汉优选
标准整包数: 100

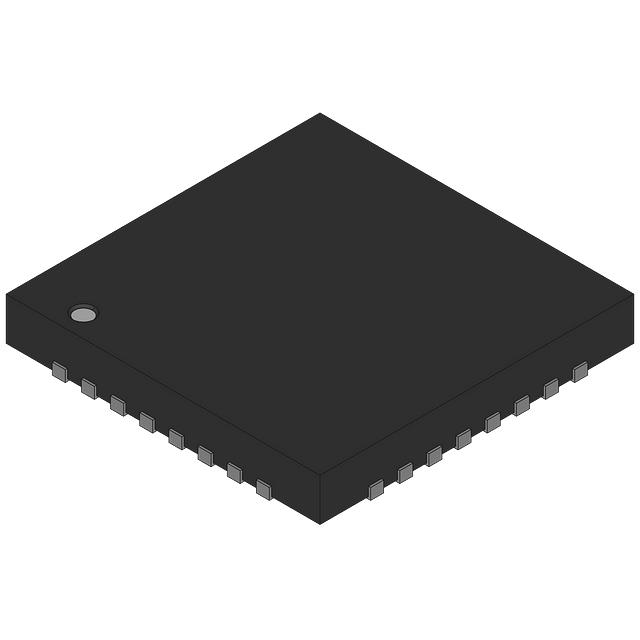

NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) QN9021/D

QN9021/D概述


    产品简介


    QN902x 是一款适用于蓝牙智能(Bluetooth Smart)应用的超低功耗无线系统级芯片(System-on-Chip, SoC)。它不仅支持主模式和从模式,还集成了高性能2.4GHz射频收发器和32位ARM Cortex-M0微控制器,具有闪存、模拟和数字外围设备等功能。通过集成符合蓝牙低能耗(Bluetooth Low Energy, BLE) v4.2标准的无线电、链路控制器和主机堆栈,QN902x 为蓝牙智能应用提供了一个单芯片解决方案。此外,QN902x 还能通过UART或SPI接口连接到应用处理器,作为网络处理器使用,有助于为任何产品增加蓝牙智能功能。

    技术参数


    - 无线通信能力:蓝牙低能耗 v4.2,支持双向通信,具备多链路功能。
    - 射频(RF)参数:接收灵敏度最高可达-95 dBm,发射功率范围从-20 dBm到+4 dBm。
    - 供电电压:QN9020/1:2.4 V至3.6 V;QN9022:1.8 V至3.6 V。
    - 电源管理:内置DC-to-DC转换器和低压降稳压器(LDO),深睡眠模式下电流消耗仅为2 μA。
    - 封装尺寸:QN9020为6 mm × 6 mm HVQFN48,QN9021为5 mm × 5 mm HVQFN32,QN9022为5 mm × 5 mm HVQFN40。
    - 微控制器:集成32位ARM Cortex-M0 MCU,带有64 kB系统内存、96 kB只读存储器(ROM)和128 kB片上闪存。
    - 模拟与数字接口:具备4通道10位通用模数转换器(ADC)、两个通用模拟比较器、31个GPIO引脚、四组通用定时器及PWM输出。

    产品特点和优势


    QN902x 拥有多种独特的功能和优势:
    - 单芯片解决方案:集成了蓝牙低能耗无线电、协议栈和应用配置文件,简化设计。
    - 低功耗特性:多种睡眠模式,最大限度降低功耗。
    - 丰富的集成功能:包括模拟和数字外设、安全协处理器等,增强应用灵活性和可靠性。
    - 广泛的应用范围:适用于体育健身、医疗健康、远程控制等多个领域。

    应用案例和使用建议


    QN902x 已被广泛应用于运动健身、健康管理、远程控制、智能手机配件及无线传感器网络等领域。在实际应用中,建议根据具体需求选择合适的供电电压和工作模式。例如,在电池供电的设备中使用QN9022型号可以更高效地利用电池电量。

    兼容性和支持


    QN902x 具备良好的兼容性,能够无缝连接到各种模拟或数字外设、传感器以及应用处理器。制造商提供全面的技术支持和维护服务,确保用户能够充分利用其所有功能并进行高效开发。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:无法正常连接蓝牙设备。
    解决方案:检查设备间的距离是否过远,确认双方是否处于配对状态。
    - 问题:设备运行时温度过高。
    解决方案:确保散热条件良好,避免长时间高负荷运行。
    - 问题:电池续航时间短。
    解决方案:尽量减少不必要的通信和计算任务,合理配置睡眠模式。

    总结和推荐


    综上所述,QN902x 是一款高度集成且性能卓越的蓝牙低能耗系统级芯片,尤其适合于需要低功耗和多功能性的物联网设备开发。其强大的功能集合和广泛的适用范围使其成为众多智能硬件产品的理想选择。因此,强烈推荐设计师和开发者考虑使用QN902x 来提升产品竞争力和用户体验。

QN9021/D参数

参数
I/O电压 -
外设 -
最大时钟频率 32MHz
Flash大小 -
速度 -
主要属性 -
接口类型 I2C,SPI,UART
最大工作供电电压 -
内核数 -
RAM大小 64KB
核心处理器 ARM Cortex M0
最小工作供电电压 2.4V
程序存储器类型 FLASH
长*宽*高 5mm*5mm*850μm
通用封装 HVQFN-32
安装方式 贴片安装
零件状态 在售
包装方式 散装

QN9021/D厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

QN9021/D数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) NXP SEMICONDUCTORS QN9021/D QN9021/D数据手册

QN9021/D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 10.9734
200+ ¥ 10.5632
300+ ¥ 10.1598
库存: 20000
起订量: 100 增量: 300
交货地:
最小起订量为:100
合计: ¥ 1097.34
