XPC8260VVIFBC

厂牌: NXP SEMICONDUCTORS
产品描述: 200MHz 1 2.4V 2.7V 3.3V Ethernet,I2C,SPI,UART PowerPC G2 BGA 贴片安装 37.5mm(长度)*37.5mm(宽度)
供应商型号: CY-XPC8260VVIFBC
供应商: Avnet
标准整包数: 1

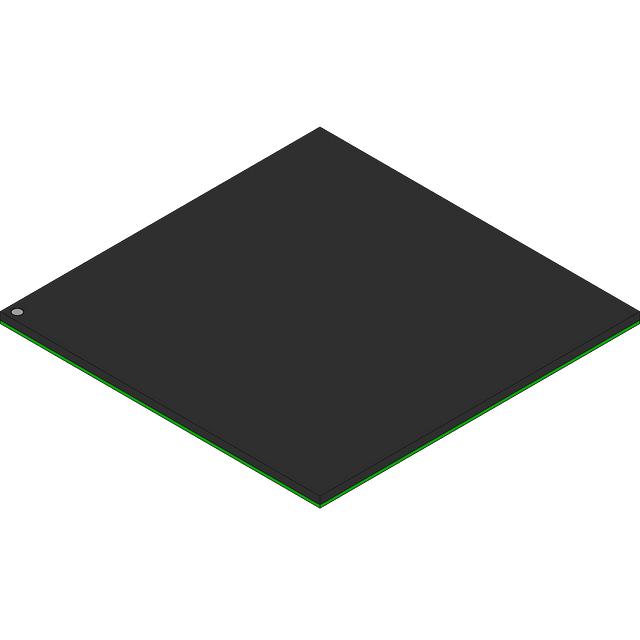

NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) XPC8260VVIFBC

XPC8260VVIFBC概述

    MPC8260 PowerQUICC II Integrated Communications Processor

    1. 产品简介


    MPC8260 是由Freescale Semiconductor(现为NXP Semiconductors的一部分)设计的一款高性能集成通信处理器。该处理器融合了先进的处理能力和强大的通信功能,适用于广泛的嵌入式应用,特别是在网络基础设施、无线通信系统及工业自动化领域。

    2. 技术参数


    - 主频范围:133 MHz至200 MHz(MPC8255型号为150 MHz至200 MHz)
    - 内核:基于EC603e微处理器核心,支持双发射指令。
    - 缓存:16 KB的数据缓存和指令缓存,四路集合关联。
    - 内存管理单元:遵循PowerPC架构标准。
    - 浮点运算单元:集成的浮点运算单元提供高速计算能力。
    - 电源管理:具有独立的内部逻辑电源和I/O电源。
    - 时钟频率:多种内部和外部时钟配置模式,支持不同的工作频率。
    - 总线接口:60x总线,支持多主设计;32位数据和18位地址本地总线。
    - 存储控制器:支持SRAM、SDRAM、EPROM、Flash等多种存储器类型。
    - 通讯模块:嵌入式的32位通讯处理器,支持多种通信协议,如以太网、ATM、HDLC等。
    - 时序规范:基于50皮法(pf)负载的AC时序特性,典型输出缓冲阻抗为40欧姆(60x总线)至46欧姆(并行I/O)。

    3. 产品特点和优势


    - 高性能计算能力:采用双发射内核设计,最高可达200 MHz的工作频率,支持高达4.4到5.1 SPEC95基准测试。
    - 高可靠性:支持数据缓存一致性检查和冗余机制,增强系统稳定性。
    - 丰富的接口:配备多个串行和并行通信接口,涵盖多种通信协议,满足复杂应用需求。
    - 灵活的电源管理:具有独立的内核和CPM电源供应,可在不同工作模式下调整性能与功耗。
    - 多功能:集成了多种硬件加速功能,如定时器、中断控制器、DMA等,便于快速开发和部署。

    4. 应用案例和使用建议


    应用案例:
    - 网络基础设施:广泛应用于路由器、交换机等网络设备中,用于处理高速数据传输和通信协议转换。
    - 无线通信系统:作为基站处理器,支持多种无线通信标准,如LTE、5G等。
    - 工业自动化:用于工厂自动化控制,实现高效的实时数据处理和通信。
    使用建议:
    - 确保电源稳定,避免电压超出绝对最大值。
    - 使用低阻抗路径连接电源和地,确保良好的电气连接。
    - 注意信号完整性,合理设计PCB布局以减少反射和过冲/欠冲。

    5. 兼容性和支持


    - 兼容性:支持多种存储器和接口标准,可轻松与其他电子元件和设备进行连接。
    - 技术支持:Freescale Semiconductor提供详细的文档和技术支持,包括设计指南和软件库,帮助开发者更快地开发应用。

    6. 常见问题与解决方案


    - 问题:电源电压超出规定范围。
    解决方案:严格遵守规定的电压范围,确保电源稳压。
    - 问题:信号反射和过冲。
    解决方案:优化PCB布局,缩短信号走线长度,使用合适的去耦电容。

    7. 总结和推荐


    总结:
    MPC8260 PowerQUICC II 集成了强大的处理能力和丰富的通信接口,非常适合于要求高性能和高可靠性的应用场合。其灵活性和丰富的功能使其在各种嵌入式系统中表现出色。
    推荐:
    对于需要高性能和强大通信功能的应用,强烈推荐使用MPC8260 PowerQUICC II。该处理器不仅提供了出色的性能,还具备广泛的支持和兼容性,有助于加快项目开发周期。

XPC8260VVIFBC参数

参数
最大工作供电电压 2.7V
接口类型 Ethernet,I2C,SPI,UART
外设 -
核心处理器 PowerPC G2
最小工作供电电压 2.4V
Flash大小 -
主要属性 -
I/O电压 3.3V
内核数 1
程序存储器类型 -
速度 200MHz
RAM大小 -
最大时钟频率 -
长*宽*高 37.5mm(长度)*37.5mm(宽度)
通用封装 BGA
安装方式 贴片安装
包装方式 散装,托盘

XPC8260VVIFBC厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

XPC8260VVIFBC数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) NXP SEMICONDUCTORS XPC8260VVIFBC XPC8260VVIFBC数据手册

XPC8260VVIFBC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 197.2556 ¥ 1597.9332
25+ $ 189.1045 ¥ 1570.3826
50+ $ 180.9535 ¥ 1542.832
100+ $ 177.693 ¥ 1529.0567
300+ $ 176.0628 ¥ 1515.2814
500+ $ 174.4326 ¥ 1501.5061
1000+ $ 169.542 ¥ 1432.6296
5000+ $ 169.542 ¥ 1432.6296
库存: 650
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1597.93
