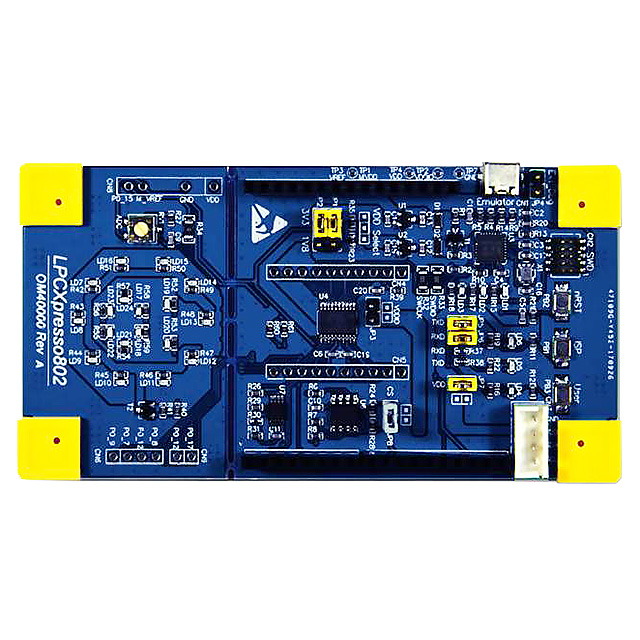

OM40000UL

产品分类: 开发板
厂牌: NXP SEMICONDUCTORS
产品描述: LPC802微控制器开发板
供应商型号: QNH-OM40000UL
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 开发板 OM40000UL

OM40000UL概述

    高质量电子元器件产品技术手册

    1. 产品简介


    LPC802是一款基于ARM Cortex-M0+内核的低功耗32位微控制器,工作频率最高可达15 MHz。它拥有16 KB闪存和2 KB SRAM。 这款微控制器集成了一系列丰富的外围接口,如I2C总线接口、两个USART、一个SPI接口、一个多速率定时器、自唤醒定时器、一个通用32位计数/定时器、一个12位ADC、一个模拟比较器等功能配置的I/O端口以及多达17个通用I/O引脚。这些特点使得LPC802适用于各种需要低功耗高性能的应用场景,例如传感器网关、简单的电机控制、工业应用、便携式设备、游戏控制器、照明系统等。

    2. 技术参数


    - 内存:
    - 16 KB闪存
    - 2 KB SRAM
    - 时钟频率: 最高15 MHz
    - 处理器: ARM Cortex-M0+
    - 存储器:
    - 支持代码读保护(CRP)
    - I/O功能:
    - 通用输入输出(GPIO):高达17个引脚
    - 串行通信接口:USART, SPI, I2C
    - 外设:
    - 12位ADC
    - 模拟比较器
    - 多速率定时器
    - 自唤醒定时器
    - 窗口看门狗定时器
    - 电源管理: 支持多种低功耗模式(睡眠模式、深度睡眠模式、掉电模式、深度掉电模式)

    3. 产品特点和优势


    LPC802具备多项独特的功能和优势:
    - 强大的处理器内核: 支持最高15 MHz的工作频率,配备单周期乘法器和快速单周期I/O端口,能够提供高效的计算能力。
    - 丰富的外围设备: 包含多个通信接口和多功能定时器,可满足不同应用场景的需求。
    - 低功耗设计: 具备多种低功耗模式,能够有效降低系统功耗。
    - 安全性: 支持代码读保护(CRP),确保软件安全。
    - 灵活的I/O配置: 可以通过开关矩阵配置I/O功能,提高设计灵活性。
    - 内置硬件调试支持: 支持SWD调试,方便开发和测试。

    4. 应用案例和使用建议


    应用案例:
    - 传感器网关: 利用LPC802集成的多通信接口,可以轻松实现传感器数据采集和传输。
    - 简单电机控制: 通过脉冲宽度调制(PWM)功能,可以精确控制电机的转速。
    - 工业自动化: 支持多种通信协议,适用于工厂自动化设备的控制和监测。
    使用建议:
    - 传感器数据采集: 通过编程LPC802的ADC和I2C接口,可以连接各类传感器并实时采集数据。
    - 电机控制: 使用PWM功能,可以对电机进行精细的速度控制,同时利用定时器监控电机状态。
    - 低功耗设计: 在不使用外围设备时,可以将LPC802设置为深度睡眠或掉电模式,有效延长电池寿命。

    5. 兼容性和支持


    兼容性:
    - LPC802与多种标准通信协议兼容,如I2C、USART和SPI等,易于与其他电子元件或设备集成。
    - 提供详尽的技术文档和参考手册,有助于开发者理解和使用。
    支持和服务:
    - NXP Semiconductors公司提供了详尽的产品技术支持,包括在线文档、论坛和客户支持服务,确保用户能够在开发过程中得到及时帮助。

    6. 常见问题与解决方案


    常见问题:
    - Q1: 如何正确配置LPC802的GPIO引脚?
    - A1: 首先,使用IOCON块配置引脚功能,然后通过GPIO寄存器控制方向和电平。参见技术手册第9章。

    - Q2: 如何进入深度睡眠模式?
    - A2: 设置相关寄存器,启用深度睡眠模式,并确保至少有一个中断源被激活。参见技术手册第9.22.4.2节。

    7. 总结和推荐



    总结

    :
    - LPC802凭借其高效能的处理器内核、丰富的外围设备和灵活的设计,适用于广泛的低功耗应用场景。此外,它还提供了多种低功耗模式,进一步降低了系统的整体功耗。
    - 在开发过程中,建议开发者充分利用其强大的功能,以提高应用的性能和可靠性。
    推荐:
    - 我们强烈推荐开发人员在选择适合低功耗应用的微控制器时,考虑使用LPC802。这款微控制器不仅具有出色的性能,还提供了详细的技术文档和良好的技术支持,能够显著简化开发过程。

OM40000UL参数

参数
运行内存 -
主频 -
协议 -
接口 I2C,SPI
处理器 -
供电 -
芯片平台 LPC802
安装方式 固定安装
零件状态 在售
包装方式 散装

OM40000UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM40000UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 开发板 NXP SEMICONDUCTORS OM40000UL OM40000UL数据手册

OM40000UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.1706 ¥ 205.3923
5+ $ 24.1638 ¥ 197.1766
10+ $ 23.157 ¥ 188.9609
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 205.39
