FRDM-KL03Z

产品分类: 开发板
厂牌: NXP SEMICONDUCTORS
产品描述: KL03微控制器FRDM开发板
供应商型号: 2433435
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS 开发板 FRDM-KL03Z

FRDM-KL03Z概述


    产品简介

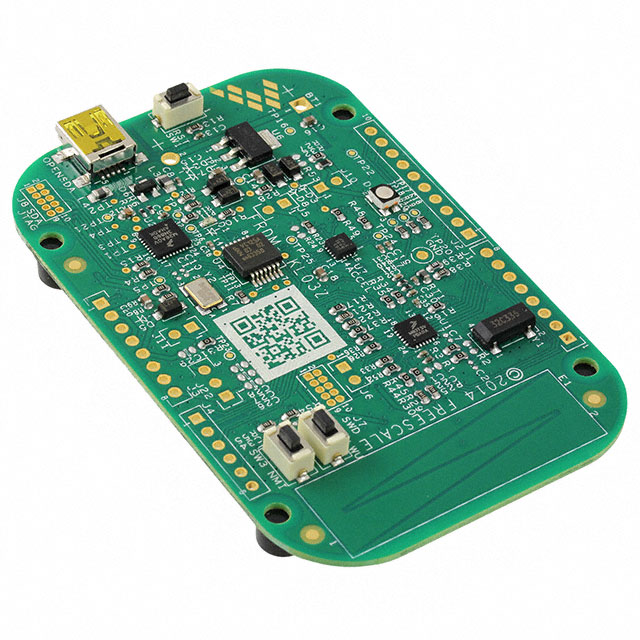

    Freescale Freedom FRDM-KL03Z 开发平台
    Freescale Freedom FRDM-KL03Z 是一款专为快速原型设计而设计的开发工具。它以一个基于 ARM® Cortex™-M0+ 核心的 Kinetis L 系列微控制器 KL03Z 为核心,提供了一个高性能且低功耗的解决方案。该开发平台适用于各种嵌入式应用的设计,具有高度可扩展性、稳健性和混合信号处理能力。

    技术参数


    - 微控制器类型: Kinetis L 系列 KL03Z,32位 ARM Cortex-M0+核心
    - 主频: 最高达 48 MHz
    - 内存:
    - 闪存: 32 KB
    - 静态随机存取存储器 (SRAM): 2 KB
    - 只读存储器 (ROM): 8 KB(内置引导加载程序)
    - 电源电压范围: 1.71 V 至 3.6 V
    - 工作温度范围: -40°C 至 105°C
    - 通信接口:
    - 1 个 SPI
    - 1 个 I2C
    - 1 个 UART
    - 模拟外设:
    - 12位逐次逼近寄存器 (SAR) 模数转换器
    - 高速模拟比较器
    - 1.2V 电压参考 (Vref)
    - 定时器:
    - 两个双通道定时器/PWM模块
    - 一个低功耗定时器 (LPTMR)
    - 实时钟 (RTC)
    - 一个看门狗模块
    - 调试接口:
    - 串行线调试 (SWD)

    产品特点和优势


    - 多供电选项: 支持通过 USB、VIN 和其他外部电源供电,方便用户选择适合的应用场景。
    - 灵活的通信接口: 包含多个通信端口,可以满足多种应用场景的需求。
    - 高精度时钟: 提供多种时钟源,包括内部参考时钟和外部晶振。
    - 多种外设接口: 丰富的外设接口使得该开发板能够应用于不同的硬件环境。
    - Arduino 兼容: 设计与 Arduino 和 Arduino 兼容板相兼容,便于扩展硬件。

    应用案例和使用建议


    - 快速原型设计: 在工业控制、物联网和传感器节点等领域有着广泛的应用。例如,在设计一个低功耗无线传感器网络时,可以利用其多供电选项和灵活的通信接口。
    - 教学和实验: 可用于教育机构的教学实验,帮助学生理解微控制器和嵌入式系统的基本概念。
    - 使用建议: 为了获得最佳性能,建议使用 3.3 V 的电源,同时注意选择合适的时钟源以避免干扰。

    兼容性和支持


    - 软件支持: 可以通过 Kinetis Design Studio (KDS)、IAR Embedded Workbench 等软件进行开发。
    - 硬件兼容性: 具备 Arduino 兼容性,可以连接 Arduino 兼容的扩展板,如传感器、显示屏等。
    - 厂商支持: Freescale 提供全面的技术支持,包括用户手册、示例代码和在线论坛。

    常见问题与解决方案


    - 问题: 设备无法正常上电。
    - 解决方案: 检查电源线是否连接正确,确保 USB 电缆插入到位。
    - 问题: 设备响应缓慢。
    - 解决方案: 检查时钟配置是否正确,调整供电电压至推荐范围。
    - 问题: 通信接口异常。
    - 解决方案: 确认通信协议设置无误,检查通信线路连接情况。

    总结和推荐


    总结:Freescale Freedom FRDM-KL03Z 是一款功能强大且灵活的开发工具,具备多种供电选项、丰富的外设接口和良好的软件支持,适用于多种应用场景。其兼容 Arduino 使开发更加便捷。
    推荐:强烈推荐给需要快速原型设计和低功耗嵌入式系统的开发者。无论是个人爱好者还是专业工程师,这款开发板都能提供极大的便利和支持。

FRDM-KL03Z参数

参数
接口 No
处理器 -
供电 -
芯片平台 KL03
运行内存 -
主频 -
协议 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

FRDM-KL03Z厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FRDM-KL03Z数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 开发板 NXP SEMICONDUCTORS FRDM-KL03Z FRDM-KL03Z数据手册

FRDM-KL03Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 200.361
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 200.36
直接购买
加入购物车
