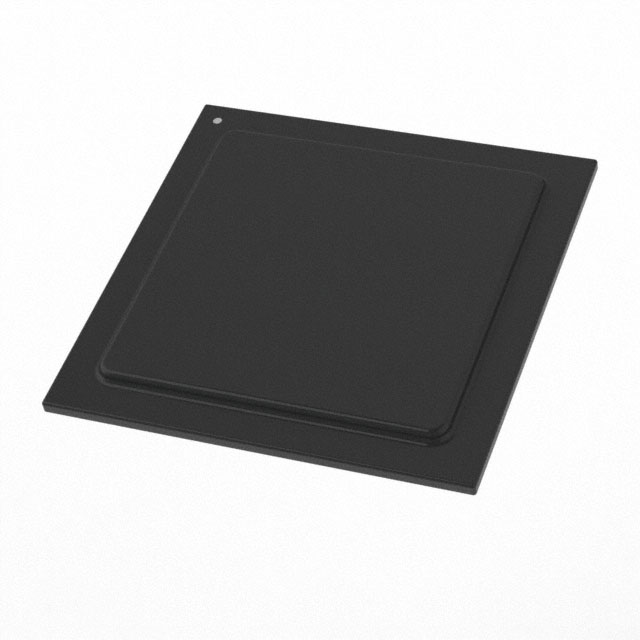

T4241NXN7TTB

厂牌: NXP SEMICONDUCTORS
产品描述: 1.8GHz 24 1.8V,2.5V I2C,MMC,PCIe,RapidIO,SD,SPI,UART PowerPC e6500 FCPBGA-1932 贴片安装
供应商型号: 568-14012-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) T4241NXN7TTB

T4241NXN7TTB概述

    QorIQ T4系列多核处理器的技术手册解析

    1. 产品简介


    QorIQ T4系列处理器是恩智浦(NXP)公司推出的高性能嵌入式多核处理器家族,以创新的Power Architecture® e6500内核为基础,结合先进的28纳米制造工艺技术,提供卓越的每瓦性能。此系列处理器适用于控制平面和数据平面的联合处理,尤其适合服务提供商网络、企业设备、数据中心、存储控制器及工业计算等多个领域。
    产品型号包括T4240、T4160和T4080,其中T4240拥有12个物理核心和24个虚拟核心,最高频率可达1.8GHz;T4160和T4080分别具备16和8个虚拟核心,支持灵活扩展至高负载应用。该系列产品以其强大的计算能力、卓越的电源管理、丰富的外设接口和硬件加速模块而闻名。

    2. 技术参数


    | 参数 | T4080 | T4160 | T4240 |
    ||
    | 核心数(双线程) | 4 | 8 | 12 |
    | L2缓存 | 2 MB | 4 MB | 6 MB |
    | CoreNet平台缓存 | 1 MB | 1 MB | 1.5 MB |
    | DDR控制器 | 2 | 2 | 3 |
    | SerDes通道 | 24 | 24 | 36 |
    | 最大10 Gbps以太网端口 | 2 | 2 | 4 |
    | 最大1 Gbps以太网端口 | 13 | 13 | 16 |
    | PCIe控制器 | 3 | 3 | 4 |
    其他关键技术参数:
    - 工作温度范围:-40°C 至 +85°C
    - 电压范围:0.8V 至 1.2V
    - 支持DDR3/DDR3L内存,速率最高达1866MT/s
    - 具备硬件加速的加密引擎(如AES、DES)、正则表达式匹配引擎(最高10 Gbps)和压缩解压加速器(最高20 Gbps)

    3. 产品特点和优势


    QorIQ T4系列处理器的独特之处在于其强大的硬件虚拟化支持、高效的多核架构设计以及多样化的加速模块。以下是其主要特点:
    1. 强大的虚拟化支持:每个e6500核心都提供额外的“hypervisor”特权级别,并通过硬件加速逻辑到物理地址转换,大幅提升虚拟机性能。
    2. 高效的多核架构:核心按四核集群共享2 MB L2缓存设计,确保多任务调度时的数据一致性与高效性。
    3. 硬件加速功能:集成帧管理器(FMAN)、队列管理器(QMAN)、缓冲区管理器(BMAN)等功能单元,可实现高达50 Gbps的数据包分类与分发速度。
    4. 高能效比:基于Power Architecture e6500内核的单线程性能提升了7 DMIPS/MHz,同时具备先进的功耗管理模式。
    5. 丰富接口:支持多种高速外设接口,包括PCIe 3.0、SRIO、Interlaken-LA、SATA 2.0等,满足现代嵌入式系统的需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 服务提供商网络:如无线网络控制器(RNC)、城域网路由器和边缘计算设备。
    - 数据中心:用于软件定义网络(SDN)、网络功能虚拟化(NFV)、负载均衡器(ADC)等场景。
    - 工业计算:作为单板计算机或测试仪器的核心组件。
    使用建议:
    - 在部署高带宽应用时,优先选用支持更多SerDes通道的型号(如T4240),以充分利用其高速数据传输能力。
    - 对于安全性要求较高的场合,建议启用QorIQ Trust Architecture 2.0的安全特性,保障系统的可靠性和隐私保护。

    5. 兼容性和支持


    QorIQ T4系列处理器兼容多种操作系统和开发工具,如Linux、Enea实时操作系统、Wind River虚拟化软件等。恩智浦为客户提供全面的支持服务,包括详尽的技术文档、软件开发套件(SDK)以及专业的技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热片安装是否良好,调整工作电压至合理范围。|
    | 网络连接不稳定 | 验证网络配置,确保SerDes通道正确连接。 |
    | 虚拟化环境无法正常启动 | 更新BIOS固件,检查虚拟化硬件支持状态。 |

    7. 总结和推荐


    综合评价:
    QorIQ T4系列处理器凭借其强大的多核架构、优异的性能和丰富的外设接口,在嵌入式计算领域具有显著的竞争优势。无论是需要强大计算力的服务提供商网络,还是对能源效率有严格要求的数据中心,T4系列都能提供卓越的解决方案。
    推荐意见:
    我们强烈推荐QorIQ T4系列处理器用于需要高性能、低功耗和高可靠性需求的应用场景。对于需要高度定制化的客户,恩智浦提供了完善的软硬件生态系统,能够快速实现产品的原型设计与量产。

T4241NXN7TTB参数

参数
RAM大小 -
内核数 24
外设 -
最大工作供电电压 -
接口类型 I2C,MMC,PCIe,RapidIO,SD,SPI,UART
核心处理器 PowerPC e6500
主要属性 -
速度 1.8GHz
Flash大小 -
最小工作供电电压 -
I/O电压 1.8V,2.5V
最大时钟频率 -
程序存储器类型 -
通用封装 FCPBGA-1932
安装方式 贴片安装
零件状态 在售
包装方式 托盘

T4241NXN7TTB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

T4241NXN7TTB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) NXP SEMICONDUCTORS T4241NXN7TTB T4241NXN7TTB数据手册

T4241NXN7TTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
