MIMXRT685-EVK

产品分类: 开发板
厂牌: NXP SEMICONDUCTORS
产品描述: i.MX RT600跨界MCU开发板
供应商型号: 20M-MIMXRT685-EVK
供应商: NXP直供
标准整包数: 1

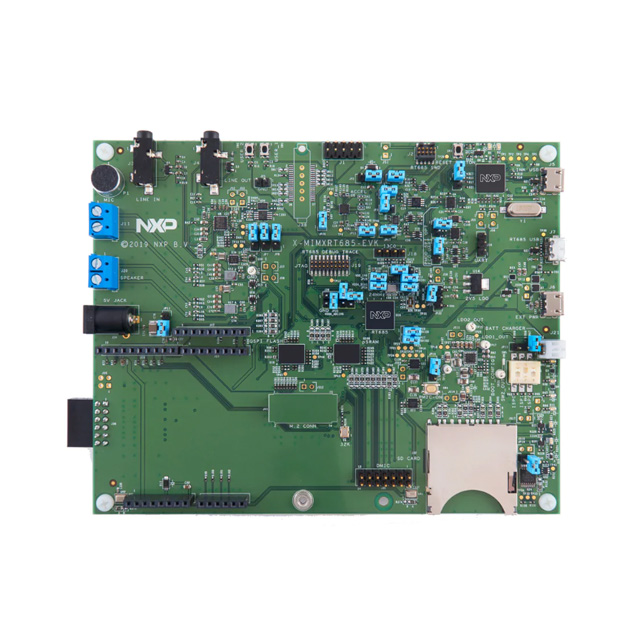

NXP SEMICONDUCTORS 开发板 MIMXRT685-EVK

MIMXRT685-EVK概述

    RT600 双核微控制器技术手册

    产品简介


    RT600 是一款专为嵌入式应用设计的双核微控制器,由NXP半导体公司生产。 它集成了Arm Cortex-M33中央处理单元(CPU)与Cadence Xtensa HiFi4高级音频数字信号处理器(DSP)。这款微控制器在性能和功耗方面表现优异,特别适合于需要复杂算法处理的应用场合,如音频处理、工业自动化、智能家居等领域。

    技术参数


    - 中央处理单元(CPU):
    - 类型:Arm Cortex-M33
    - 主频:高达300 MHz
    - 功能:单周期数字信号处理、ARM TrustZone安全技术、内置内存保护单元(MPU)、浮点运算单元(FPU)
    - 系统特性:双硬件协处理器提供增强的DSP性能
    - 数字信号处理器(DSP):
    - 类型:Cadence Xtensa HiFi4 Audio DSP
    - 主频:高达600 MHz
    - 支持四通道32x32位乘法累加器(MACs),最多支持四个单精度IEEE浮点运算MACs
    - 存储器:
    - SRAM容量:最高可达4.5 MB
    - Tightly-Coupled Memory(TCM):128 KB(专用于DSP)
    - 接口:
    - FlexSPI闪存接口:两通道,32 KB缓存,动态解密
    - USB接口:高带宽主机/设备接口
    - 通用串行接口(UART、SPI、I2C、I2S):支持多种通信协议
    - 数字麦克风接口:支持8个通道,支持DMA传输
    - 多功能定时器模块:支持复杂的事件生成和控制
    - 电源管理:
    - 支持睡眠模式、深度睡眠模式和深度掉电模式
    - 温度范围:-20°C 至 +85°C

    产品特点和优势


    1. 高性能DSP能力: RT600的DSP核心支持高达600 MHz的工作频率,可以高效执行音频和语音编解码。
    2. 安全性: 集成ARM TrustZone技术,提供了系统级的安全保障。
    3. 低功耗: RT600在保持高性能的同时,具备极低的功耗特性,适合电池供电设备。
    4. 丰富的接口: 包含USB、FlexSPI、SD/eMMC等多种高速接口,便于连接各种外设。
    5. 高集成度: 内置大量的外设和功能模块,使得整个系统设计更加紧凑。

    应用案例和使用建议


    RT600广泛应用于消费电子、工业自动化和智能家居领域。例如,在智能音箱中,RT600可以通过其强大的音频处理能力和低功耗特性,实现高效的语音识别和音频播放功能。此外,RT600还可以用于物联网设备,如智能家居网关、工业传感器节点等。
    使用建议:
    - 在设计基于RT600的产品时,合理配置电源管理和时钟源,以确保最佳性能和最低功耗。
    - 利用丰富的接口和外设资源,灵活配置系统的通信和控制需求。
    - 对于需要高安全性的应用,应充分利用ARM TrustZone技术。

    兼容性和支持


    RT600与现有的NXP半导体产品线兼容良好,可以方便地集成到现有系统中。厂商提供全面的技术支持,包括软件开发工具包(SDK)、驱动程序和文档,以帮助用户快速启动项目。

    常见问题与解决方案


    1. Q: 如何检测VBUS连接?
    - A: 在WLCSP114封装上,可以连接一个GPIO引脚到USB连接器的VBUS。当GPIO引脚检测到上升沿时,通过设置DEVCMDSTAT寄存器中的相关位来强制VBUS状态。
    2. Q: 系统启动时如何选择合适的启动模式?
    - A: RT600支持多种启动模式,包括SPI、I2C、UART、Octal/Quad SPI闪存、HS USB和eMMC等。通过配置相应的启动选项,可以选择最适合的启动方式。
    3. Q: 如何在不同的电源域之间进行数据传输?
    - A: RT600的三重I/O电源设计允许直接连接不同电压级别的外部外围设备。通过适当的配置,可以在不同的电源域之间安全地传输数据。

    总结和推荐


    RT600双核微控制器凭借其高性能、低功耗、高安全性和丰富的接口特性,成为适用于多种应用领域的理想选择。特别是在需要复杂音频处理和强大计算能力的场合,RT600表现出色。我们强烈推荐使用RT600微控制器来构建高性能、可靠且具有竞争力的产品。

MIMXRT685-EVK参数

参数
主频 -
协议 -
接口 Yes
处理器 -
供电 -
芯片平台 i.MX RT685
运行内存 -
安装方式 固定安装
包装方式 散装

MIMXRT685-EVK厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MIMXRT685-EVK数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 开发板 NXP SEMICONDUCTORS MIMXRT685-EVK MIMXRT685-EVK数据手册

MIMXRT685-EVK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 157.6219 ¥ 1316.1427
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1316.14
