LPC54S018-EVK

产品分类: 开发板
厂牌: NXP SEMICONDUCTORS
产品描述: LPC54S018微控制器开发板
供应商型号: QNH-LPC54S018-EVK
供应商: NXP直供
标准整包数: 1

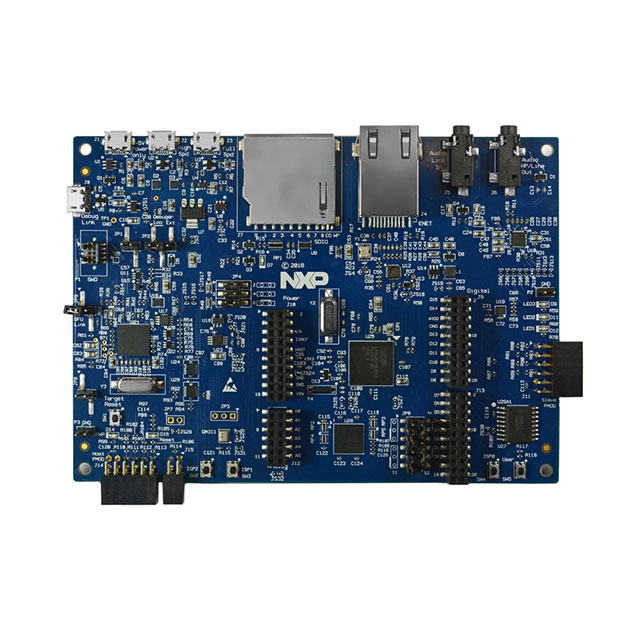

NXP SEMICONDUCTORS 开发板 LPC54S018-EVK

LPC54S018-EVK概述

    文章:LPCXpresso546x8/540xx/54S0xx Boards 技术手册解析

    1. 产品简介


    LPCXpresso546x8/540xx/54S0xx Boards 是一款由 NXP 半导体开发的开发平台,专为 LPC546x8、LPC540xx 和 LPC54S0xx 系列微控制器(MCUs)设计。该平台提供了一种强大的、灵活的开发系统,可以与广泛的开发工具结合使用,例如 NXP 的 MCUXpresso IDE。这些开发板包括 LPCXpresso54608 (OM13092)、LPCXpresso54618 (OM13094 CAN-FD Kit)、LPCXpresso54628 (OM13098)、LPCXpresso54018 (OM40003) 和 LPCXpresso54S018 (LPC54S018-EVK)。

    2. 技术参数


    - 主控芯片:LPC54628(频率高达 220MHz,需特定库支持)、LPC54018 或 LPC54S018(频率高达 180MHz)。
    - 接口:高/全速 USB 端口、以太网(RJ45 连接器)、音频编解码器、SD/MMC 卡插槽、数字麦克风、扩展端口(Arduino UNO 兼容和 PMod 扩展)。
    - 存储器:Winbond 128Mb W25Q128JVFIM Quad-SPI 闪存、Winbond 128Mb W9812G6JB-6I SDRAM。
    - 外设:NXP MMA8652FCR1 加速度计、立体声音频编解码器、数字麦克风、3.3V 调压器。
    - 电源:支持 1.8V 或 3.3V 配置,3.3V 版本为生产标准。
    - 工作环境:适用于多种开发工具和编程环境,兼容多种扩展板。

    3. 产品特点和优势


    LPCXpresso546x8/540xx/54S0xx Boards 提供了丰富的功能和强大的性能,具有以下特点:
    - 多用途:可支持多种型号的 MCUs,方便进行不同应用场景的开发。
    - 高度集成:集成了多种外设和接口,简化开发流程。
    - 灵活配置:可选择不同的供电电压配置和跳线设置,适应不同的开发需求。
    - 易于调试:内置高密度 USB 调试探针,支持 CMSIS-DAP 和 SEGGER J-Link 协议选项。
    - 扩展性强:通过标准扩展接口和额外的扩展端口,支持多种外部设备连接。

    4. 应用案例和使用建议


    LPCXpresso546x8/540xx/54S0xx Boards 在多个领域都有广泛的应用,例如:
    - 物联网(IoT):利用其丰富的接口和高性能处理器,可以用于开发物联网节点和网关设备。
    - 工业自动化:通过内置的多种传感器和接口,可以应用于工业控制系统。
    - 消费电子:适合用于音频处理和多媒体应用。
    - 汽车电子:具备 CAN-FD 支持,可用于汽车通信模块的开发。
    使用建议:
    - 在使用 CAN-FD 接口时,确保跳线配置正确,避免不必要的错误。
    - 在开发过程中,合理利用开发工具,如 MCUXpresso IDE,提高开发效率。

    5. 兼容性和支持


    LPCXpresso546x8/540xx/54S0xx Boards 与多种外部设备和开发工具兼容,厂商提供了详尽的技术支持文档和社区资源。用户可以通过 NXP 官方网站获取最新的技术支持和更新信息。

    6. 常见问题与解决方案


    - 问题1:开发板无法识别外部 USB 设备
    - 解决方案:检查跳线配置,确保 USB 主机功能已启用,并且电源供应正常。
    - 问题2:目标 MCU 无法上电
    - 解决方案:检查电源连接是否正确,跳线设置是否正确。
    - 问题3:调试时遇到“未找到图像”的错误
    - 解决方案:确认跳线设置是否正确,尝试重新加载程序。

    7. 总结和推荐


    LPCXpresso546x8/540xx/54S0xx Boards 提供了强大的硬件和软件支持,适用于多种应用场景。其丰富的功能和高度的灵活性使其成为开发 NXP MCU 系列的理想选择。强烈推荐给需要高性能开发平台的开发者和工程师们。通过 NXP 官方的支持和社区资源,用户可以获得持续的技术支持,保证项目的顺利进行。

LPC54S018-EVK参数

参数
接口 Yes
处理器 -
供电 -
芯片平台 LPC54S018
运行内存 -
主频 -
协议 -
安装方式 固定安装
零件状态 在售
包装方式 散装

LPC54S018-EVK厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

LPC54S018-EVK数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 开发板 NXP SEMICONDUCTORS LPC54S018-EVK LPC54S018-EVK数据手册

LPC54S018-EVK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 85.5313 ¥ 727.0156
5+ $ 82.11 ¥ 697.935
10+ $ 78.6888 ¥ 668.8544
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 727.01
