OM11043,598

厂牌: NXP SEMICONDUCTORS

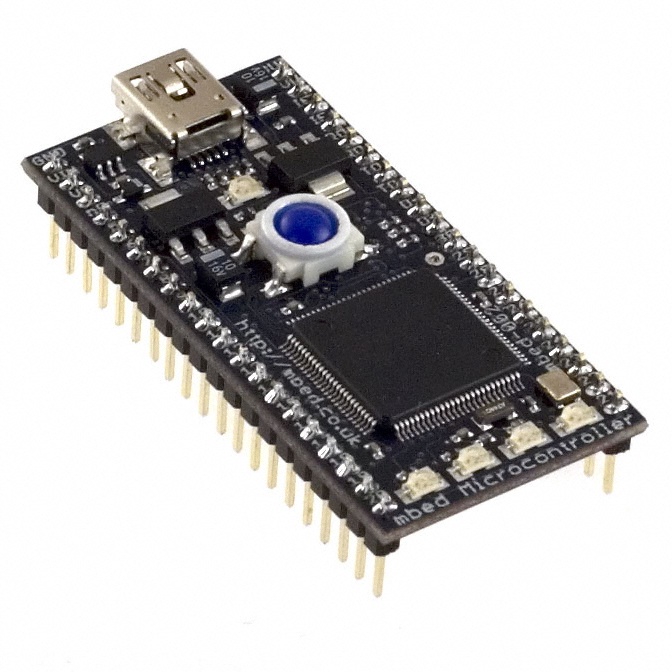

产品描述: NXP LPC1768单片机开发板, Arm Mbed LPC1768 Board
供应商型号: 1761179
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) OM11043,598

OM11043,598概述


    产品简介


    LPC1769/68/67/66/65/64/63 是由NXP半导体公司设计的一款基于ARM Cortex-M3架构的微控制器(MCU),特别适用于嵌入式系统应用。这些微控制器具有高度集成度和低功耗特性。Cortex-M3核心提供系统增强功能,如增强的调试特性以及更高水平的支持块集成。
    主要功能:
    - 高达120 MHz的CPU频率(LPC1769)或100 MHz(LPC1768/67/66/65/64/63)
    - 集成多达512 KB闪存和高达64 KB SRAM
    - 支持多种通信接口,包括以太网MAC、USB 2.0 Host/Device/OTG、CAN、SPI、I2C、I2S等
    - 多个通用定时器、PWM模块及电机控制PWM
    - 增强的DMA控制器
    应用领域:
    - 智能电表
    - 报警系统
    - 照明控制
    - 白色家电
    - 工业网络
    - 电机控制

    技术参数


    处理器
    - CPU:ARM Cortex-M3,频率可达120 MHz(LPC1769)或100 MHz(LPC1768/67/66/65/64/63)
    - 内存:闪存(LPC1769: 512 KB;LPC1768: 512/256/128 KB);SRAM(LPC1769: 32/16 KB;LPC1768: 32/16 KB)
    通信接口
    - 以太网:MAC及专用DMA控制器(仅部分型号)
    - USB:2.0全速设备/主机/OTG控制器及内置PHY
    - UART:4通道
    - CAN:2.0B控制器(仅部分型号)
    - SPI:控制器
    - SSP:2个通道
    - I2C:3个通道
    - I2S:数字音频输入/输出接口(仅部分型号)
    其他特性
    - GPIO:最多70个可配置引脚
    - ADC/DAC:12位ADC,10位DAC(部分型号无DAC)
    - 定时器:4个通用定时器,每个含外部计数输入
    - PWM:用于三相电机控制的PWM模块
    - 电源管理:支持四种低功耗模式(睡眠、深睡、掉电、深度掉电)
    - 复位:包括上电复位(POR)、看门狗定时器(WDT)等

    产品特点和优势


    - 高性能:Cortex-M3处理器支持高达120 MHz的运行频率,确保高速处理能力。
    - 集成度高:集成了多种通信接口、定时器、ADC/DAC等功能,减少了对外部芯片的需求。
    - 丰富的接口支持:支持多种通信协议和外设接口,方便与其他设备连接。
    - 低功耗:多种低功耗模式能够大幅减少能耗,提高系统能效。
    - 安全特性:代码读保护(CRP)、唯一设备序列号、电源监测等功能提高了系统的安全性。

    应用案例和使用建议


    应用案例
    - 智能电表:利用其丰富的通信接口,可以实现智能电网的远程监控和数据采集。
    - 报警系统:通过GPIO接口连接传感器,实现对环境参数的实时监测和异常报警。
    - 照明控制:利用PWM模块进行调光控制,通过串行通信接口实现集中管理。
    使用建议
    - 优化功耗:在不活动期间切换到低功耗模式,降低整体功耗。
    - 资源分配:合理分配中断资源,确保关键任务优先执行。
    - 通信稳定性:定期检查通信接口的状态,确保通信稳定可靠。

    兼容性和支持


    - 兼容性:与100针LPC236x系列Arm7微控制器引脚兼容。
    - 文档和支持:提供详细的技术手册和应用指南,官方技术支持团队可提供必要的帮助。

    常见问题与解决方案


    1. 问题:启动时无法正常初始化程序。
    - 解决方法:检查启动加载程序设置是否正确,确保硬件连接无误。

    2. 问题:通信中断频繁发生。
    - 解决方法:检查波特率设置、通信线缆质量和接口驱动状态。
    3. 问题:功耗过高。
    - 解决方法:进入低功耗模式,并关闭不必要的外设。

    总结和推荐


    LPC1769/68/67/66/65/64/63 微控制器凭借其强大的处理能力、丰富的外设接口和出色的低功耗表现,在多种嵌入式应用中表现出色。其广泛的通信能力和多功能特性使其成为工业自动化、智能家电和报警系统等领域的理想选择。如果你需要一款高性能且易于开发的微控制器,这款产品是一个值得考虑的优秀选择。

OM11043,598参数

参数
RAM大小 -
接口类型 CAN,I2C,UART,USB
最小工作供电电压 3.3V
I/O电压 -
速度 -
最大时钟频率 -
最大工作供电电压 -
内核数 -
外设 -
主要属性 -
核心处理器 ARM® Cortex®-M3
程序存储器类型 -
Flash大小 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

OM11043,598厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM11043,598数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 应用处理器与片上系统(SOC) NXP SEMICONDUCTORS OM11043,598 OM11043,598数据手册

OM11043,598封装设计

查看详情并下载
Symbol
Footprint
3D Model
