OM40001UL

产品分类: 开发板
厂牌: NXP SEMICONDUCTORS
产品描述: LPC804微控制器开发板
供应商型号: QNF-OM40001UL
供应商: NXP直供
标准整包数: 1

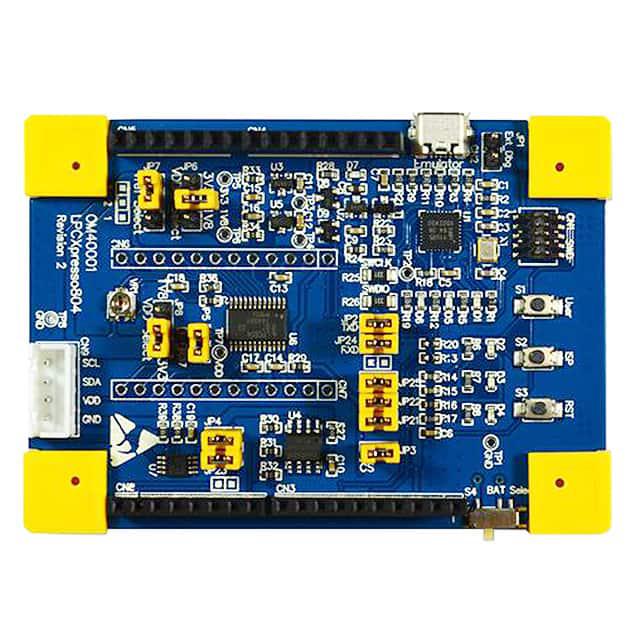

NXP SEMICONDUCTORS 开发板 OM40001UL

OM40001UL概述


    产品简介


    LPC804 微控制器
    LPC804 是一款基于 Arm Cortex-M0+ 架构的低功耗 32 位微控制器(MCU),其最高运行频率为 15 MHz。它配备了 32 KB 的闪存和 4 KB 的 SRAM 存储空间。LPC804 集成了多种数字和模拟外设,包括 CRC 引擎、两个 I2C 接口、最多两个 UART、一个 SPI 接口、电容式触摸接口(Cap Touch)、多速率定时器、自唤醒定时器、一个通用 32 位计数器/定时器、一个 12 位 ADC、一个 10 位 DAC、一个模拟比较器、通过开关矩阵的功能可配置 I/O 端口、输入模式匹配引擎、可编程逻辑单元(PLU)和多达 30 个通用 I/O 管脚。

    技术参数


    - CPU
    - 构架:Arm Cortex-M0+
    - 最高频率:15 MHz
    - 内置 NVIC
    - 系统滴答定时器
    - 内存
    - 闪存:高达 32 KB
    - SRAM:4 KB
    - 代码读保护(CRP)
    - 双电压供电(仅适用于 LPC804M111JDH24)
    - 每个封装侧独立供电,允许信号从一个外部电压域到另一个电压域进行电平转换
    - 开关矩阵提供电平转换功能,最多可以选择两个信号从用户选择的电压域路由到另一个选定的管脚
    - ROM API 支持
    - 启动加载器
    - IAP 和 ISP 支持
    - 整数除法
    - 自由运行振荡器 (FRO)
    - 数字外设
    - 高速 GPIO 接口
    - 高电流源输出驱动器(20 mA)
    - GPIO 中断生成能力
    - CRC 引擎
    - 电容式触摸接口
    - 可编程逻辑单元(PLU)
    - 定时器
    - 32 位通用计数器/定时器
    - 四通道多速率定时器
    - 自唤醒定时器
    - 窗口看门狗定时器(WWDT)
    - 模拟外设
    - 12 位 ADC
    - 比较器
    - 10 位 DAC
    - 串行外设
    - 两个 USART 接口
    - 一个 SPI 控制器
    - 两个 I2C 总线接口
    - 时钟生成
    - 自由运行振荡器 (FRO)
    - 1 MHz 低功耗振荡器
    - 电源控制
    - 低功耗模式:睡眠模式、深度睡眠模式、电源关闭模式、深度电源关闭模式
    - 在USART、SPI和I2C外设上唤醒
    - 温度范围
    - 操作温度范围:-40 °C 到 +105 °C

    产品特点和优势


    - 高效处理能力:基于 Arm Cortex-M0+ 处理器,具有单周期乘法器和快速单周期 I/O 访问能力。
    - 灵活配置:具备强大的开关矩阵和多功能可配置 I/O 管脚,允许对 GPIO、ADC、比较器等功能进行灵活分配。
    - 丰富的外围设备:集成多个高性能外设,如多速率定时器、自唤醒定时器、CRC 引擎等,满足各种复杂的应用需求。
    - 低功耗设计:支持多种低功耗模式,有效延长电池寿命。
    - 双电压供电:特别适合需要跨电压操作的应用,如连接不同电源的外设。

    应用案例和使用建议


    应用场景:
    - 传感器网关:可用于工业传感器网络中的数据采集和传输。
    - 简单电机控制:实现基本的电机驱动和控制功能。
    - 消费类产品:适合于家用电器、可穿戴设备等场合。
    - 消防安全应用:用于火灾报警系统和安全监测设备。
    使用建议:
    - 合理规划引脚分配:确保 I/O 管脚的功能分配符合应用需求,避免冲突。
    - 优化时钟设置:根据具体应用选择合适的时钟源和频率,以达到最佳性能。
    - 注意电源管理:根据实际应用场景选择合适的低功耗模式,以延长设备寿命。

    兼容性和支持


    - 兼容性:支持多种通信协议,包括 I2C、USART 和 SPI,能够轻松与其他设备进行通信。
    - 支持和服务:厂商提供了详尽的技术文档和支持服务,包括在线社区和技术论坛,便于开发者解决问题和交流经验。

    常见问题与解决方案


    1. 如何进入 ISP 模式?
    - 将 ISP 引导针拉低,然后复位设备即可。
    2. 电源管理出现异常怎么办?
    - 检查电源线路是否稳定,确保电压和电流在规定范围内。
    3. ADC 数据不稳定怎么办?
    - 确保模拟输入信号不受干扰,增加滤波电容可以改善稳定性。

    总结和推荐


    LPC804 微控制器凭借其高性能、丰富功能和低功耗特性,在众多应用领域展现出极强的竞争力。无论是对于需要高性能处理能力的工业控制系统,还是对低功耗有较高要求的便携式设备,LPC804 都是一个理想的选择。其广泛的兼容性和良好的技术支持也使其成为开发者的首选之一。因此,强烈推荐使用这款微控制器来实现您的项目。

OM40001UL参数

参数
芯片平台 LPC804
运行内存 -
主频 -
协议 -
接口 -
处理器 -
供电 -
安装方式 固定安装
零件状态 在售
包装方式 散装

OM40001UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM40001UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 开发板 NXP SEMICONDUCTORS OM40001UL OM40001UL数据手册

OM40001UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
