NVT4557HKX

产品分类: 调制解调器
厂牌: NXP SEMICONDUCTORS
产品描述: 1.08V,1.62V 1.98V,1.983.6 贴片安装,黏合安装
供应商型号: 20M-NVT4557HKX
供应商: NXP直供
标准整包数: 1

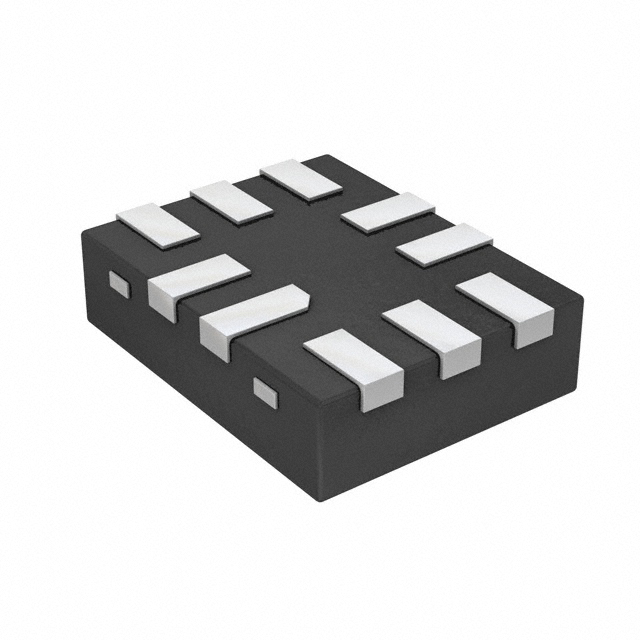

NXP SEMICONDUCTORS 调制解调器 NVT4557HKX

NVT4557HKX概述

    NVT4557:SIM卡接口电平转换器的技术手册

    产品简介


    NVT4557 是一款专为SIM卡设计的电平转换器,具备电磁干扰(EMI)滤波器和静电放电(ESD)保护功能。这款转换器允许SIM卡与主机侧控制器之间进行信号转换,尤其适用于单电压低至1.08V、高至1.98V的主机控制器。它能够处理高达10 MHz的时钟信号,并且兼容ETSI、IMT-2000和ISO-7816等标准,确保与SIM卡及智能卡的接口要求完全符合。

    技术参数


    - 电源电压:VCCA 1.08V到1.98V,VCCB 1.62V到3.6V。
    - 支持时钟频率:最高可达10 MHz。
    - 工作模式:支持自动电平转换,包括数据、复位(RSTn)和时钟(CLKn)信号。
    - 供电方式:可通过VCCB端口实现SIM卡信号的关闭功能。
    - 功耗特性:静态电流典型值<1 μA;运行时典型值<10 μA。
    - ESD防护:集成8 kV ESD防护(根据IEC 61000-4-2标准,级别4)。
    - 存储温度范围:-55°C到+125°C。
    - 环境温度范围:-40°C到+85°C。

    产品特点和优势


    - 多功能支持:除了电平转换,还集成了EMI滤波器和ESD保护功能,增强系统的稳定性和可靠性。
    - 兼容性广泛:能够兼容各种SIM卡终端设备,如移动和个人电话、无线调制解调器等。
    - 封装灵活:提供9针WLCSP和10针XQFN两种封装选项,适用于不同的应用需求。
    - 无铅、环保材料:满足RoHS标准,不含卤素和锑,环保友好。

    应用案例和使用建议


    NVT4557可以应用于各种SIM卡相关的设备,例如手机、无线调制解调器等。使用过程中建议在VCCA和VCCB输入端分别配置1 μF和100 nF的低ESR陶瓷电容器,并注意布线设计以减少寄生效应。

    兼容性和支持


    NVT4557可以直接与不同类型的SIM卡连接,并与其他相关硬件设备配合使用。NXP公司提供了详尽的技术支持和文档资源,确保客户能够在应用中获得帮助。

    常见问题与解决方案


    - Q:如何正确配置VCCA和VCCB的电容器?
    A:建议使用1 μF和100 nF的低ESR陶瓷电容器,优选X5R或X7R型。

    - Q:如何正确连接EN引脚?
    A:EN引脚应保持在高电平(VCCA)以使能正常操作,低电平时有助于避免竞态条件,尤其是在关机序列期间。

    - Q:如何确保NVT4557的稳定运行?
    A:确保VCCB电压在VCCBDISABLE阈值之上,遵循正确的启停顺序,合理布局电路板上的电容和接地设计。

    总结和推荐


    综上所述,NVT4557是一款高度集成、可靠性强、且具有多种防护功能的SIM卡接口电平转换器。它不仅兼容多种SIM卡应用,而且能够有效提升系统的整体性能。因此,强烈推荐在需要此类功能的应用场景中使用NVT4557。

NVT4557HKX参数

参数
最小工作供电电压 1.08V,1.62V
波特率 -
数据格式 -
最大工作供电电压 1.98V,1.983.6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NVT4557HKX厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NVT4557HKX数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 调制解调器 NXP SEMICONDUCTORS NVT4557HKX NVT4557HKX数据手册

NVT4557HKX封装设计

查看详情并下载
Symbol
Footprint
3D Model
