NX20P0408UKZ

产品分类: 浪涌抑制器
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: 568-15317-2-ND
供应商: Digi-Key
标准整包数: 4000
NXP SEMICONDUCTORS 浪涌抑制器 NX20P0408UKZ

NX20P0408UKZ概述


    产品简介


    NX20P0408 USB D+/D-保护IC
    NX20P0408 是一款专为USB数据线提供保护的单芯片解决方案,主要用于保护系统侧的D+和D-引脚免受VBUS电压的异常影响。该芯片特别设计用于适应高达20V的VBUS电压,通过USB Power Delivery协议实现。由于Type-C连接器的接触针比传统的微型USB连接器更接近,机械扭曲或滑动可能导致D+和D-引脚被意外短接到VBUS。此外,湿气或细小灰尘也可能导致这种情况发生。NX20P0408可以有效保护D+和D-引脚在异常条件下保持稳定。

    技术参数


    - 最大输入电压: 28V
    - 低导通电阻: 4Ω
    - 高开关带宽: 1.5GHz
    - 突波保护电压: 35V
    - 过压保护时间: 60ns
    - 关闭电压: 4.6V 至 5.0V
    - 热关断温度: 125°C
    - 钳位电压: 7V
    - 静态电流: 55.5μA
    - 漏电电流: 1μA
    - 输出低电压: 0.3V
    - 输出高电压: 5.5V

    产品特点和优势


    - USB Type-C D+/D-短路保护到VBUS: 可承受高达28V的DC电压。
    - 高速开关: 带宽达到1.5GHz,适用于高速数据传输。
    - 快速响应: 过压保护时间为60ns,确保在异常情况下迅速反应。
    - 后置钳位电路: 在发生短路时能够钳位电压,防止对系统侧的损害。

    应用案例和使用建议


    NX20P0408 主要应用于智能手机、平板电脑和笔记本电脑中,这些设备通常使用USB Type-C接口进行数据传输。为了充分发挥其性能,建议在以下几种场景中使用:
    - 在USB Type-C接口附近安装NX20P0408,以确保D+和D-引脚受到充分保护。
    - 注意电源输入的稳定性和质量,以保证芯片正常工作。
    - 使用推荐的电源电压范围(2.5V至5.5V),并确保适当的散热设计以防止过热。

    兼容性和支持


    - 兼容性: NX20P0408与标准的Type-C连接器兼容,可直接与Type-C USB接口连接。
    - 支持: NXP半导体公司提供了详细的技术文档和支持服务,确保用户在使用过程中能够获得必要的帮助和指导。

    常见问题与解决方案


    - 问题: 设备在连接USB时出现故障。
    - 解决方案: 检查是否有外部电源不稳定的情况,并确保正确连接所有引脚。
    - 问题: 设备过热。
    - 解决方案: 确保良好的散热设计,必要时增加散热片或使用风扇冷却。
    - 问题: D+和D-引脚损坏。
    - 解决方案: 更换损坏的引脚,并确保正确的焊接工艺以避免后续问题。

    总结和推荐


    NX20P0408是一款功能强大且高效的USB D+/D-保护IC,能够在各种复杂的使用环境下提供可靠的保护。它具有优异的过压保护能力和快速的响应速度,适合用于需要高度可靠性的电子设备中。综上所述,我们强烈推荐在高端移动设备中使用这款产品,以确保数据传输的安全和稳定。

NX20P0408UKZ参数

参数
不同电流时R值 -
额定电流 -
额定电压 -
冷电阻 -
最大稳态电流 -

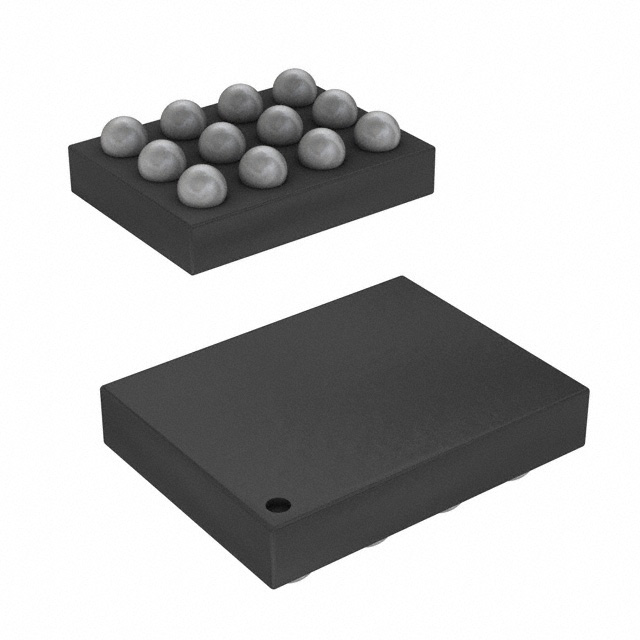

12-UFBGA,WLCSP
通用封装 UFBGA-12,WLCSP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NX20P0408UKZ厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NX20P0408UKZ数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 浪涌抑制器 NXP SEMICONDUCTORS NX20P0408UKZ NX20P0408UKZ数据手册

NX20P0408UKZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.7567 ¥ 6.3329
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 25331.6
