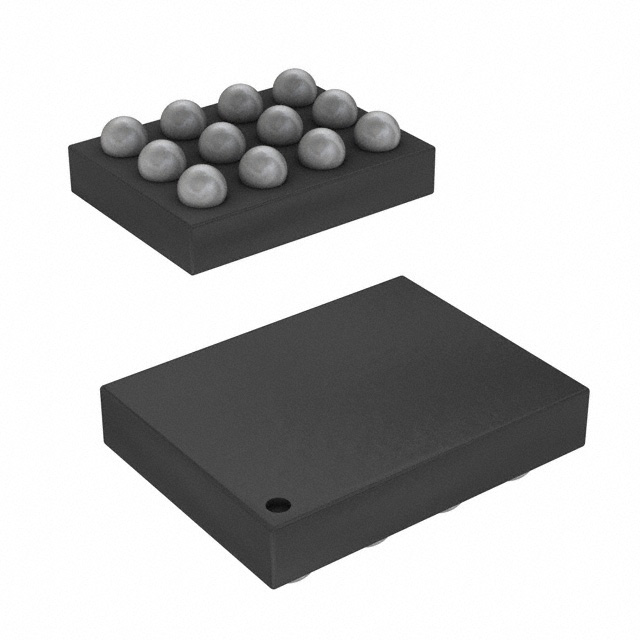

NX20P0407UKAZ

产品分类: 浪涌抑制器
厂牌: NXP SEMICONDUCTORS
产品描述: IC,OVP,USB TYPE-C,CC , SBU SWITCHED,28V,BGA,WLCSP12,SM
供应商型号: 20M-NX20P0407UKAZ
供应商: 云汉优选
标准整包数: 1
NXP SEMICONDUCTORS 浪涌抑制器 NX20P0407UKAZ

NX20P0407UKAZ概述

    NX20P0407 USB Type-C CC and SBU Protection IC

    1. 产品简介


    NX20P0407是一款专为USB Type-C接口设计的单芯片保护装置,主要用于保护CC1/CC2和SBU1/SBU2引脚免受短路至VBUS引起的过电压损害。USB Type-C标准允许VBUS电压最高达到20V。由于Type-C连接器接触点较近且易受机械应力影响,CC1/CC2和SBU1/SBU2引脚容易被意外短接到VBUS。此外,湿气或灰尘也可能导致相邻引脚间的短路。NX20P0407能够在异常情况下提供更稳定的CC和SBU引脚保护。

    2. 技术参数


    - 过电压保护阈值:CONCC1/CONCC2/CONSBU1/CONSBU2上的28V DC耐压能力。
    - 开关电阻:CC开关:160mΩ;SBU开关:3.6Ω。
    - 抗ESD能力:CONCC1/2通过IEC 61000-4-2标准测试,接触放电15KV,空气放电8KV。
    - 浪涌保护:CONCC1/2 ±35V。
    - 系统泄漏电流:32μA。
    - CC1/2泄漏电流:<1μA。
    - 快速过电压保护关断时间:60ns。

    3. 产品特点和优势


    - 高可靠性:能够承受高达28V的过电压,有效防止CC和SBU引脚受到损害。
    - 抗ESD能力强:集成IEC 61000-4-2标准的ESD防护。
    - 低功耗:低RDSon开关和低系统泄漏电流保证了较低的功耗。
    - 快速响应:过电压保护关断时间仅需60ns,有效防止瞬间高压对系统的冲击。
    - 易于集成:小尺寸(1.67mm x 1.27mm x 0.525mm)的设计使得它适用于紧凑型设备。

    4. 应用案例和使用建议


    - 智能手机:保护手机USB Type-C接口的CC和SBU引脚,防止因过电压而造成的损害。
    - 平板电脑:为平板电脑提供全面的过电压和ESD保护。
    - 笔记本电脑:保护笔记本电脑内部USB接口的信号完整性,延长使用寿命。
    使用建议:在设计时应确保供电电源稳定,并在适当位置添加滤波电容以提高系统稳定性。对于高负载的应用场景,建议增加散热措施,确保器件的温度不超过推荐范围。

    5. 兼容性和支持


    - 兼容性:NX20P0407可以与现有的Type-C设备和控制器完美兼容。
    - 支持和服务:NXP提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排查指南,以帮助用户高效地部署和使用这款芯片。

    6. 常见问题与解决方案


    - 问题一:过电压时出现故障指示灯亮起。
    - 解决办法:检查连接的电路是否有短路或过载现象,修复后故障指示灯应恢复正常。
    - 问题二:芯片温度过高。
    - 解决办法:增加散热片或散热器,确保芯片的工作温度在推荐范围内。
    - 问题三:系统启动时出现延迟。
    - 解决办法:检查外部电路的供电是否正常,确保VBUS电压符合要求。

    7. 总结和推荐


    NX20P0407是一款功能强大且可靠的USB Type-C接口保护IC,能够有效地保护CC和SBU引脚免受过电压和ESD的损害。其高抗干扰能力和低功耗使其成为消费电子和工业控制设备的理想选择。强烈推荐用于需要高可靠性的设备中,尤其是在存在潜在过电压风险的应用场合。NXP公司提供的技术支持也极大地提升了这款产品的可用性和易用性。

NX20P0407UKAZ参数

参数
额定电流 -
额定电压 -
冷电阻 -
最大稳态电流 -
不同电流时R值 -
12-UFBGA,WLCSP
通用封装 UFBGA-12,WLCSP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
