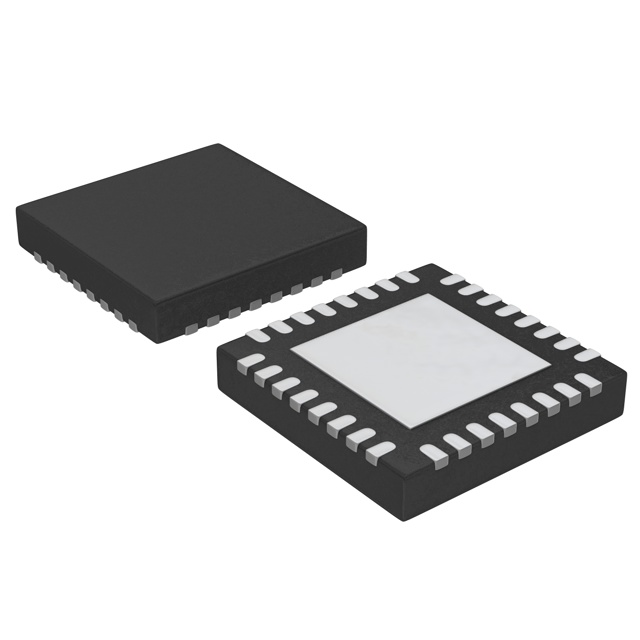

PN5120A0HN1/C2,157

产品分类: NFC/RFID芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 2.5V Read/Write 3.6V HVQFN-32 贴片安装
供应商型号: QNC-PN5120A0HN1/C2,157
供应商: NXP直供
标准整包数: 2450
NXP SEMICONDUCTORS NFC/RFID芯片 PN5120A0HN1/C2,157

PN5120A0HN1/C2,157概述


    产品简介


    PN512 是一款广泛应用的近场通信(NFC)前端芯片,每年处理超过100亿次的NFC交易。作为一款高度集成的NFC前端,PN512专门用于13.56MHz的非接触式通信。它采用了卓越的调制和解调概念,可以无缝集成各种13.56MHz的非接触式通信方法和协议。PN512适用于多种操作模式,如Reader/Writer模式(支持ISO/IEC 14443A/MIFARE和FeliCa方案)、ISO/IEC 14443B Reader/Writer模式、Card Operation模式(支持ISO/IEC 14443A/MIFARE和FeliCa方案)以及NFCIP-1模式。这些特性使其成为各类消费电子产品、智能卡系统和工业自动化设备的理想选择。

    技术参数


    - 支持标准:ISO/IEC 14443A/MIFARE、ISO/IEC 14443B、FeliCa通信方案。
    - 传输速度:ISO/IEC 14443A高达424 kbit/s,FeliCa模式最高支持424 kbit/s。
    - 工作频率:13.56 MHz。
    - 工作电压范围:2.5V 至 3.6V。
    - 支持接口:SPI接口、I2C接口、RS232串行UART接口、8位并行接口。
    - 工作温度范围:HVQFN32和HVQFN40封装为-30°C至+85°C,工业版本HVQFN32为-40°C至+90°C。
    - 电源电流:硬下电电流<5 μA(HVQFN32和HVQFN40),软下电电流<10 μA(HVQFN32和HVQFN40)。
    - 工作距离:在Reader/Writer模式中可达50mm,在ISO/IEC 14443A/MIFARE卡或FeliCa卡操作模式中可达100mm(取决于天线大小和调谐)。

    产品特点和优势


    - 集成化设计:PN512集成了多种通信协议的支持,无需额外的电路即可实现多协议通信。
    - 高性能:高效率的接收机部分,能够在复杂环境中提供可靠的信号解调和编码。
    - 灵活性:支持多种通信接口,便于不同应用场景下的灵活连接。
    - 强大支持:NXP Semiconductors提供全面的技术支持和服务,确保用户能够快速启动和部署。

    应用案例和使用建议


    PN512广泛应用于智能卡读写器、移动支付终端、RFID标签读写器等领域。例如,在移动支付终端中,PN512可以实现快速的数据交换和身份验证,提升用户体验。在实际使用过程中,用户需注意天线的设计和调谐,以确保最佳的工作距离。建议用户根据具体的应用需求选择合适的天线尺寸和调谐参数。

    兼容性和支持


    PN512与市场上主流的微控制器和处理器兼容,可以通过SPI、I2C、RS232等多种接口进行连接。NXP Semiconductors提供了详尽的技术文档和支持服务,帮助用户快速上手并解决可能出现的问题。

    常见问题与解决方案


    1. Q: 如何确定PN512是否已成功复位?
    - A: 检查NRSTPD引脚的状态,当NRSTPD引脚为高电平时,PN512处于复位状态;当NRSTPD引脚上升沿时,PN512开始内部复位过程。

    2. Q: 如何调整工作距离?
    - A: 调整天线的尺寸和调谐参数,同时确保电源供应稳定,可以有效提升工作距离。

    3. Q: 如何优化功耗管理?
    - A: 合理利用PN512的低功耗模式(如软下电和硬下电模式),并设置适当的中断机制来降低整体功耗。

    总结和推荐


    PN512作为一款全功能的NFC前端芯片,具备强大的集成能力和广泛的兼容性,适用于各种复杂的通信环境。其高性能、易用性和良好的技术支持使得PN512成为开发NFC应用的理想选择。综上所述,强烈推荐使用PN512在各类NFC项目中。

PN5120A0HN1/C2,157参数

参数
工作模式 Read/Write
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.5V
5.1mm(Max)
5.1mm(Max)
950μm(Max)
通用封装 HVQFN-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PN5120A0HN1/C2,157厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PN5120A0HN1/C2,157数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NFC/RFID芯片 NXP SEMICONDUCTORS PN5120A0HN1/C2,157 PN5120A0HN1/C2,157数据手册

PN5120A0HN1/C2,157封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2450+ $ 4.752 ¥ 40.392
12250+ $ 4.6728 ¥ 39.7188
24500+ $ 4.554 ¥ 38.709
库存: 245000
起订量: 2450 增量: 2450
交货地:
最小起订量为:2450
合计: ¥ 98960.4
