NK-M032SE

厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: ARM® Cortex®-M0 LQFP64 固定安装
供应商型号: ZT-NK-M032SE
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 应用处理器与片上系统(SOC) NK-M032SE

NK-M032SE概述

    NuMaker-M032SE 用户手册

    产品简介

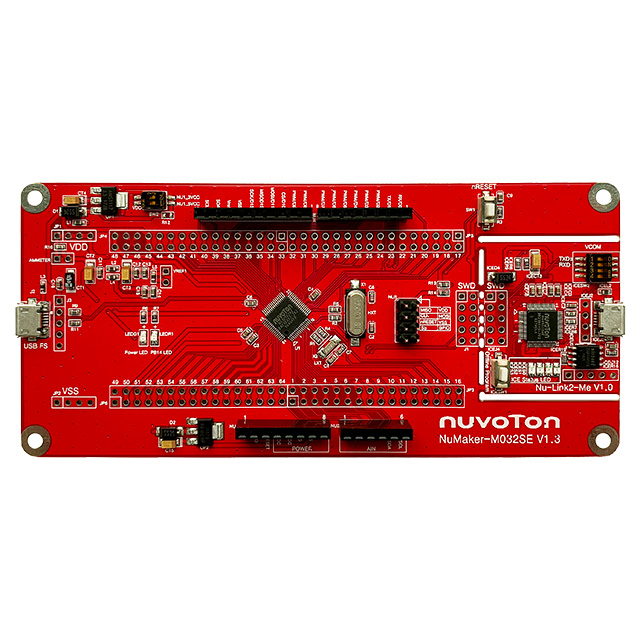

    NuMaker-M032SE 是一款基于 Nuvoton Technology Corporation 的 NuMicro® M032 系列微控制器的开发板。它结合了一个主控芯片(M032SE3AE)和一个集成的 Nu-Link2-Me 调试编程器,为用户提供了一个快速开发和方便调试的应用平台。该开发板支持全针扩展连接器、Arduino UNO 兼容扩展连接器和多种电源供应选项,适合用于扩展功能和构建各种应用程序。

    技术参数


    - 主控芯片:NuMicro® M032SE3AE
    - 工作电压:1.8 V 至 3.6 V
    - 电源输入范围:外部 VDD 电源连接器(7 V 至 12 V)
    - 接口:
    - USB FS 连接器
    - 内置 16 Mbit SPI Flash
    - 与 SWD 接口兼容的在线/离线编程和调试功能
    - GPIO 引脚数:超过 60 个 GPIO 引脚
    - 模拟输入输出:多路模拟信号输入和输出
    - 时钟源:内部振荡器和外部晶振支持

    产品特点和优势


    - 全针扩展连接器:支持用户灵活接入更多外部设备。
    - Arduino UNO 兼容性:提供与 Arduino 平台兼容的接口,便于使用现有 Arduino 生态系统。
    - 虚拟串口(VCOM):通过 USB 接口实现数据传输,便于调试。
    - 电流监测接口:可通过引脚测量微控制器的电流消耗,帮助进行功耗分析。

    应用案例和使用建议


    - 开发环境配置:NuMaker-M032SE 可以搭配 KEIL MDK、IAR EWARM 和 NuEclipse 等工具链使用,确保软件开发的灵活性和便捷性。
    - 硬件连接:通过连接 Arduino 扩展板或直接接入扩展引脚,可以轻松扩展开发板的功能,支持多种传感器和执行器的接入。
    - 开发建议:建议在初期开发时,先通过虚拟串口输出调试信息,了解系统运行情况。之后再逐步添加更复杂的硬件接口和算法逻辑。

    兼容性和支持


    - 软件支持:NuMaker-M032SE 支持多种工具链,用户可以根据需求选择合适的开发环境。
    - 硬件兼容:与 Arduino 生态系统及其他第三方扩展板兼容,能够轻松接入多种传感器和执行器。

    常见问题与解决方案


    1. 无法找到设备:检查 USB 连接线是否插好,并确认驱动程序已正确安装。
    2. 程序下载失败:检查是否选择了正确的调试器和工具链,确认项目文件的版本格式。
    3. 电流测量不准确:确保电流检测电路的电阻已被移除,以便正确测量电流消耗。

    总结和推荐


    NuMaker-M032SE 是一款高度集成的开发板,适用于嵌入式系统的快速原型设计和开发。它的丰富接口和强大功能使其成为开发者的一个极佳选择。无论是在教育领域还是工业应用中,NuMaker-M032SE 都展示了其卓越的性能和广泛的适用性。对于需要进行微控制器开发的工程师和学生来说,强烈推荐使用 NuMaker-M032SE。

NK-M032SE参数

参数
接口类型 -
程序存储器类型 -
Flash大小 -
最小工作供电电压 -
速度 -
主要属性 -
核心处理器 ARM® Cortex®-M0
最大工作供电电压 -
外设 -
I/O电压 -
内核数 -
最大时钟频率 -
RAM大小 -
通用封装 LQFP64
安装方式 固定安装
零件状态 在售
包装方式 盒装

NK-M032SE数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 应用处理器与片上系统(SOC) NUVOTON TECHNOLOGY/台湾新唐科技 NK-M032SE NK-M032SE数据手册

NK-M032SE封装设计

查看详情并下载
Symbol
Footprint
3D Model
