IPR1SAD0105

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 银色按钮开关, 面板安装, 闭锁操作, 面板开孔直径12.9mm, 无指示灯, 单刀单掷
供应商型号: 6917926
供应商: 海外现货
标准整包数: 1

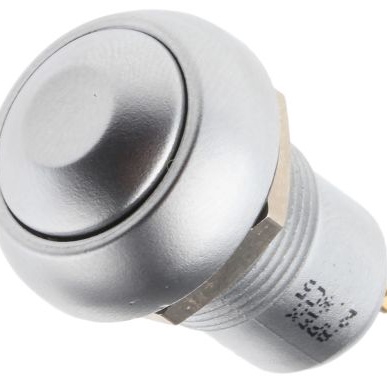

APEM 按钮开关 IPR1SAD0105

IPR1SAD0105概述


    产品简介


    APEM IP系列按钮开关是一款专为严苛环境设计的带自锁动作的按钮开关。该系列按钮开关具备两种类型:带照明和不带照明。它的特点是结构紧凑,面板后部深度小于20毫米(0.787英寸),适用于各种工业应用环境。其扁平圆形操作头可以选配标志,且达到IP67防护等级,具有卓越的密封性能。

    技术参数


    - 环境规格:
    - 防护等级:IP67
    - 冲击抗性:100g(根据IEC 512-4, 测试6c)
    - 振动抗性:10-500Hz - 10g(根据IEC 512-4, 测试6d)
    - 盐雾测试:符合IEC 512-6, 测试11f
    - 耐冲击等级:IK06(根据EN 50102,1焦耳)
    - 工作温度范围:-40°C 至 +85°C
    - 电气和通用规格:
    - 最大电流/电压额定值(电阻负载):100mA / 24VDC(寿命:200,000次循环)
    2A / 125VAC(寿命:10,000次循环,经UL 1054测试)
    - 初始接触电阻:最大100mΩ
    - 绝缘电阻:最小1 GΩ(500VDC时)
    - 绝缘强度:1.5kVAC(终端间);1.0kVAC(终端与框架之间)
    - 面板厚度:最小1.5mm(0.059英寸);最大5.5mm(0.217英寸)
    - 总行程:2.5mm(0.098英寸)
    - 操作力:5.5N ± 1N
    - 接触反弹时间:10ms
    - 扭矩:施加到螺母上的1.5Nm
    - 焊接:最大320°C持续3秒
    - 材料:
    - 外壳:PA-6T,UL 94-V0等级
    - 操作头:聚酰胺6/6
    - 底座/法兰:锌压铸(zamak),黑色喷涂
    - 触点:镀银金
    - 多股导线:AWG20,截面积0.6mm²,UL认证
    - LED导线:AWG26
    - 镜片:聚碳酸酯
    - 终端密封:环氧树脂
    - LED组件规格:
    - LED颜色及正向电流:红(20mA)、黄(20mA)、绿(20mA)、蓝(10mA)
    - 正向电压:红色/黄色/绿色LED为2V,蓝色LED为3.5V
    - 最大发光强度:红色180mcd,黄色280mcd,绿色28mcd,蓝色22mcd
    - 注意:需要用户自行串联一个电阻,阻值=供电电压 - LED正向电压
    - LED正向电流:需确保在指定范围内

    产品特点和优势


    APEM IP系列按钮开关具有多种显著优势:
    - 防尘防水:达到了IP67防护等级,使其能够在恶劣环境下保持长期稳定运行。
    - 耐冲击:通过100g的冲击测试,适应各类机械振动条件。
    - 广泛的环境适应性:从-40°C至+85°C的工作温度范围,满足极端气候条件下的应用需求。
    - 高可靠性:具备长寿命和高接触稳定性,适用于严苛环境下的关键任务应用。
    - 灵活性和定制化选择:提供多种颜色和安装选项,可根据不同应用场景进行定制化选择。

    应用案例和使用建议


    使用案例
    - 工厂自动化:用于控制工业机械的启停,保障生产线的安全稳定运行。
    - 医疗设备:应用于医用监护仪或手术机器人等设备的关键操作接口。
    - 军事和航空航天:在这些特殊环境中作为控制系统的重要组成部分。
    使用建议
    - 在安装过程中,应严格按照制造商的技术要求固定到面板上,避免过大的扭矩导致损坏。
    - 由于LED导线较细,建议采用适当的固定方法防止拉扯,从而延长使用寿命。
    - 在高振动环境中使用时,需确保所有的连接部位牢固,防止松动引起故障。

    兼容性和支持


    APEM IP系列按钮开关与各种电路板和其他电子设备具有良好的兼容性,适用于工业、医疗和航空航天等多种领域。此外,APEM公司提供了全面的客户支持服务,包括技术咨询、快速响应的售后服务和详细的产品文档,以确保客户能够充分利用其产品。

    常见问题与解决方案


    - 问题:如何正确连接LED导线?
    - 解答:应串联一个合适值的电阻(根据电压和电流计算),并确保极性正确连接。
    - 问题:遇到接触不良怎么办?
    - 解答:检查触点是否有灰尘或氧化层,必要时清洁或更换触点。
    - 问题:如何确定适合的面板厚度?
    - 解答:查看产品手册中的具体规格,确保安装面板厚度符合要求。

    总结和推荐


    总体而言,APEM IP系列按钮开关凭借其卓越的环境适应性、可靠性和多样的配置选项,在工业控制领域中展现出强大的市场竞争力。其紧凑的设计、高防护等级以及广泛的应用范围使其成为众多行业用户的理想选择。如果您正在寻找一款在恶劣环境下也能保持稳定操作的按钮开关,APEM IP系列按钮开关无疑是一个值得推荐的选择。

IPR1SAD0105参数

参数
开关功能 -
执行器类型 按钮式
机械寿命 -
最大直流触点电压 -
最大交流触点电压 -
面板开孔尺寸 12.9mm
电流额定值 -
电气寿命 -
开关配置 单刀单掷
指示颜色 -
安装方式 焊接安装,面板安装

IPR1SAD0105厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR1SAD0105数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR1SAD0105 IPR1SAD0105数据手册

IPR1SAD0105封装设计

查看详情并下载
Symbol
Footprint
3D Model
