1825174-3

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述: Round Plunger On-Mom SPDT 48V 48V SPDT 通孔安装 10.24mm(长度)*5.77mm(高度)
供应商型号: N-1825174-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 按钮开关 1825174-3

1825174-3概述

    电子元器件产品技术手册

    产品简介

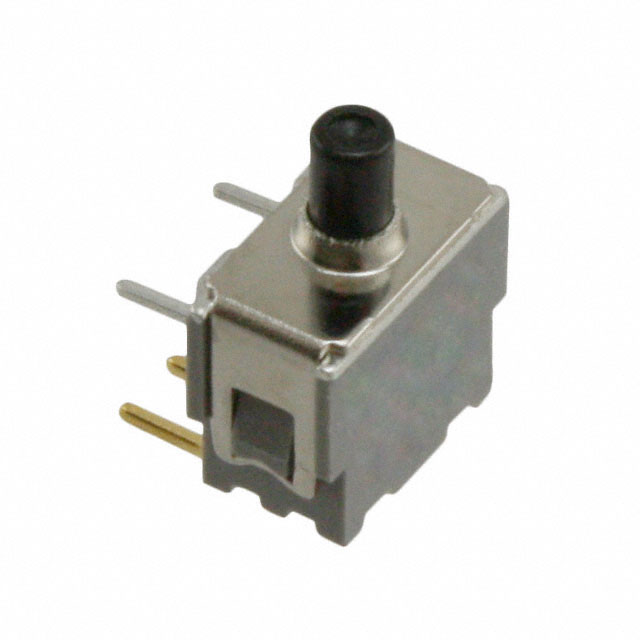

    本手册介绍的是TE Connectivity公司生产的Alcoswitch APA系列单极双掷(Single Pole - Double Throw, SPDT)通用按钮开关,型号为1825174-3。这种开关是一种通用型的按钮开关,广泛应用于各种需要快速响应和高可靠性操作的场合,如机械设备、工业自动化系统、家用电器等。其基本结构包括一个独立的按钮和触发机构,适用于各种不同电压和电流的应用环境。

    技术参数


    1. 配置(Pole-Throw):单极双掷(SPDT)
    2. 连接方式:印刷电路板连接(Printed Circuit)
    3. 工作电压范围:直流电48 VDC
    4. 接触电流额定值:0.05 A
    5. 外壳材料:聚酯
    6. 按钮长度:3.05 mm[0.12 in]
    7. 按钮宽度:2.46 mm[0.097 in]
    8. 安装风格:无螺纹衬套(Unthreaded Bushing Style)
    9. 按钮颜色:黑色
    10. 工作温度范围:-20 °C至85 °C

    产品特点和优势


    - 单极双掷配置:SPDT配置使得该开关能够在两个不同的位置之间切换,提供更高的灵活性和可靠性。
    - 耐用性强:聚酯材料外壳,能够承受各种恶劣的工作环境。
    - 低功耗:0.05 A的接触电流额定值,适用于多种低功耗应用场景。
    - 抗高温能力:能够在-20 °C至85 °C的宽温度范围内稳定工作。
    - CE认证:符合欧盟RoHS、ELV及REACH标准,确保环保合规。

    应用案例和使用建议


    - 应用场景:该开关可以用于需要频繁操作的机械控制面板、电气控制系统、以及其他自动化设备中。
    - 使用建议:
    - 正确固定:确保开关固定在印刷电路板上时稳固可靠,避免在操作过程中松动。
    - 环境适应性:考虑到宽温度范围的要求,在极端环境下使用时需要注意热管理,避免因过热导致的失效。
    - 防尘防水:对于灰尘和水汽较多的环境,建议添加适当的防护罩或密封措施。

    兼容性和支持


    - 兼容性:该开关可与TE Connectivity的其他连接器和配件兼容,以满足多样化的应用需求。
    - 技术支持:如需支持,可拨打 +1 800 522 6752,获得专业的技术支持和帮助。

    常见问题与解决方案


    1. 开关不能正常工作:检查按钮是否有机械卡滞现象,如果存在请清理按钮周围的灰尘和杂物。
    2. 接触不良:确保印刷电路板与开关接触良好,必要时重新焊接。
    3. 接触电阻过大:可能是因为金镍镀层磨损,建议更换新的开关。

    总结和推荐


    综上所述,Alcoswitch APA 1825174-3是一款具有高可靠性和广泛适用性的按钮开关。其SPDT配置、耐用的材料和宽温度范围使其成为多种工业和消费电子应用的理想选择。如果您正在寻找一种可以在严苛环境中工作的可靠开关,强烈推荐这款产品。其优良的设计和高质量的制造确保了长期稳定的性能表现。

1825174-3参数

参数
执行器类型 Round Plunger
电流额定值 -
机械寿命 -
最大直流触点电压 48V
面板开孔尺寸 -
开关配置 SPDT
电气寿命 -
开关功能 On-Mom
指示颜色 -
最大交流触点电压 48V
长*宽*高 10.24mm(长度)*5.77mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

1825174-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1825174-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY 1825174-3 1825174-3数据手册

1825174-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
