首页  >  产品百科  >  ZP33S0101

ZP33S0101

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM微型按钮开关, 面板安装, 瞬时操作, 面板开孔直径4.9mm, 无指示灯, 单刀单掷
供应商型号: 3731690
供应商: 海外现货
标准整包数: 3

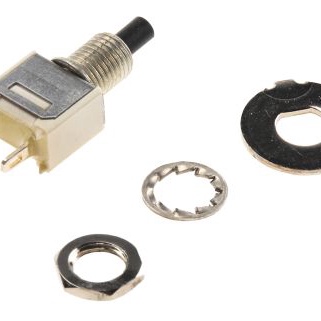

APEM 按钮开关 ZP33S0101

ZP33S0101概述


    产品简介


    B2-ZP系列微动开关是APREM公司推出的金属套筒式微动开关。这款产品以其独特的设计和出色的性能,在多个应用领域表现出色。主要功能包括开关操作、电接点切换等,适用于工业控制、家电、通讯设备等领域。

    技术参数


    | 参数项 | 规格描述 |

    | 开关行程 | - 功能2(ON-MOM):1.2mm ± 0.3mm |
    - 功能3(OFF-MOM):1mm ± 0.3mm |
    | 端子强度 | 拉拔力最大值为10N |
    | 扭矩 | 最大扭矩为1Nm |
    | 面板厚度 | 最大面板厚度为1.5mm |
    | 工作温度 | -30°C至+85°C |
    | 耐湿性 | 21天95%湿度(NFC 20-603 - IEC 68-2-3) |
    | 最大电流/电压 | - 金镀层接触:0.4VA 20V AC或DC |
    - 银镀层接触:0.5A 48V AC或DC |
    | 最小负载 | 10mA 50mV 或 10µA 5VDC |
    | 接触电阻 | 最大50mΩ |
    | 绝缘电阻 | 最小1.000 MΩ,500VDC时 |
    | 耐压测试 | - 端子与框架间最小1000Vrms 50Hz |
    - 端子间最小500Vrms 50Hz |
    | 电气寿命 | - 金镀层接触:60,000次 |
    - 银镀层接触:20,000次 |
    | 焊接方式 | - 手工焊接:280°C 5秒 |
    - 波峰焊接:260°C 5秒 |

    产品特点和优势


    B2-ZP系列微动开关具有以下特点和优势:
    1. 独特的设计:金属套筒结构不仅美观且坚固耐用。
    2. 高性能:接触电阻低,绝缘性能强,满足各类工业应用需求。
    3. 可靠耐用:电气寿命长,适用于频繁操作场合。
    4. 多样的选择:可选金镀层或银镀层接触材料,适应不同应用场景。

    应用案例和使用建议


    B2-ZP系列微动开关在多种场景下表现出色。例如,应用于家用电器、自动化控制系统、机械设备等。针对不同的应用环境,推荐以下使用建议:
    1. 安装要求:确保面板厚度不超过1.5mm,以保证开关安装稳固。
    2. 操作环境:避免长时间暴露在极端温度和高湿度环境中,以免影响性能。
    3. 负载匹配:根据实际应用选择合适的接触材料,以达到最佳效果。

    兼容性和支持


    B2-ZP系列微动开关提供了多种标准配件,包括两个7mm(0.275英寸)平面螺母、一个锁定环和一个锁紧垫圈,使得安装更为便捷。此外,制造商提供详尽的技术支持和售后服务,确保客户能够顺利使用产品并获得帮助。

    常见问题与解决方案


    1. 问题:开关动作不顺畅
    - 解决方案:检查面板厚度是否符合要求,确保螺丝紧固到位。

    2. 问题:接触不良
    - 解决方案:更换接触材料,如将银镀层改为金镀层,以提高接触可靠性。

    3. 问题:无法承受高频操作
    - 解决方案:考虑选用更高电气寿命的型号,如金镀层接触材料。

    总结和推荐


    B2-ZP系列微动开关凭借其稳定可靠的性能和多样化的应用场景,成为众多电子设备的理想选择。其耐用性强、操作灵活的特点使其在众多竞争者中脱颖而出。对于需要高性能微动开关的应用场合,强烈推荐使用B2-ZP系列。

ZP33S0101参数

参数
开关功能 -
电气寿命 -
机械寿命 -
执行器类型 柱塞
开关配置 单刀单掷
最大交流触点电压 -
面板开孔尺寸 4.9mm
电流额定值 -
指示颜色 -
最大直流触点电压 -
安装方式 焊接安装,面板安装

ZP33S0101厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

ZP33S0101数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM ZP33S0101 ZP33S0101数据手册

ZP33S0101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ ¥ 33.3637
150+ ¥ 32.3652
300+ ¥ 31.3636
750+ ¥ 30.6976
1500+ ¥ 30.0284
库存: 507
起订量: 6 增量: 0
交货地:
最小起订量为:3
合计: ¥ 100.09
