IPR3FAD1

产品分类: 按钮开关
厂牌: APEM

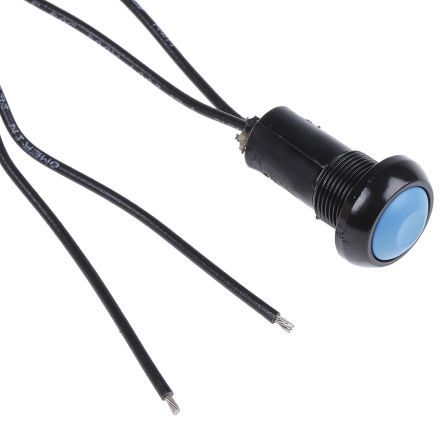

产品描述: APEM 蓝色按钮开关, 面板安装, 瞬时操作, 面板开孔直径13.6mm, 无指示灯, 单刀单掷
供应商型号: 224877
供应商: 欧时
标准整包数: 1
APEM 按钮开关 IPR3FAD1

IPR3FAD1概述


    产品简介


    IP系列按钮开关是一款专为恶劣环境设计的按钮开关,适用于需要高可靠性的工业和自动化控制场合。它提供了一系列的标准配置和选配选项,包括不同类型的触点(如银镀金触点)、操作模式(如常开、常闭/常开)和LED指示灯颜色。IP系列按钮开关以其卓越的防护等级、广泛的配置选择以及优异的耐用性而闻名,能够适应各种极端环境条件。

    技术参数


    - 最大电流/电压额定值(电阻负载,镀金银触点):
    - 5 A 28 VDC(仅限功能3)
    - 0.2 A 48 VDC
    - 0.5 A 48 VAC
    - 初始接触电阻: 最大100 mΩ
    - 绝缘电阻: 最小1 GΩ(500 VDC条件下)
    - 介电强度: 1,500 Vrms
    - 接触反弹时间: 10 ms
    - 输出线:
    - F版本:AWG20,0.6 mm²
    - W版本:AWG24,0.23 mm²
    - LED线:
    - F版本:AWG26,0.12 mm²
    - W版本:AWG24,0.23 mm²
    - 总行程:
    - 功能3(常开):1.7 mm(±0.3 mm)
    - 功能5(常闭/常开):1.3 mm(±0.3 mm)
    - 典型操作力: 4 N(±2 N)

    产品特点和优势


    IP系列按钮开关的主要特点如下:
    - 防护等级: 前面板密封,达到IP67标准,且非照明模型可达IP69K标准。
    - 机械寿命: 非照明模型低级/机械寿命达1,000,000次。
    - 冲击和振动抵抗: 按照IEC 512-4标准,冲击抵抗可达100 g,振动抵抗范围10-500 Hz,加速度10 g。
    - 温度范围: 操作温度范围从-40°C到+85°C。
    这些特性使其非常适合在恶劣环境中使用,如工厂自动化、交通运输、医疗器械等领域。

    应用案例和使用建议


    IP系列按钮开关广泛应用于各种工业控制系统和机械设备中,例如:
    - 工厂自动化设备: 在流水线上用于启动、停止或切换设备的操作。
    - 交通工具: 用于车辆内的控制面板,如紧急停机按钮。
    - 医疗器械: 用于医疗设备上的操作界面,确保设备安全和可靠的运行。
    使用建议:
    - 确保安装环境符合要求的温度和湿度范围。
    - 使用前检查线路连接是否正确,特别是对于带有LED指示灯的型号,确保连接正确无误。
    - 定期进行维护检查,以确保长时间可靠运行。

    兼容性和支持


    IP系列按钮开关与多种类型的终端和配置兼容,用户可以根据具体需求选择合适的型号。公司还提供了详细的技术支持和售后服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:开关无法正常操作
    - 解决方法: 检查连接线是否松动或损坏,确认电源供应正常,必要时重新焊接连接点。

    2. 问题:LED灯不亮
    - 解决方法: 确认LED引脚连接正确,电阻值合适,LED驱动电压符合要求。如果问题依旧存在,请联系技术支持。
    3. 问题:按钮手感异常
    - 解决方法: 检查内部是否有异物阻塞,必要时清洁或更换按钮组件。

    总结和推荐


    总体来说,IP系列按钮开关是一款具有高可靠性、长寿命和广泛适用性的电子元件。其优异的防护性能、稳定的操作性能和多样的配置选项使其成为工业控制和自动化设备的理想选择。对于需要在恶劣环境下保持长期稳定工作的项目,强烈推荐使用这款产品。

IPR3FAD1参数

参数
电气寿命 500000Cycles
电流额定值 500mA
面板开孔尺寸 13.6mm
机械寿命 500000Cycles
开关功能 OFF - (ON)
开关配置 单刀单掷
指示颜色 -
最大直流触点电压 -
最大交流触点电压 -
执行器类型 Round
安装方式 焊接安装,通孔安装
应用等级 工业级

IPR3FAD1厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR3FAD1数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR3FAD1 IPR3FAD1数据手册

IPR3FAD1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.8411 ¥ 218.3575
15+ $ 24.7612 ¥ 209.2321
50+ $ 24.6455 ¥ 208.2544
100+ $ 24.5169 ¥ 207.1681
250+ $ 24.4012 ¥ 206.1903
库存: 65
