IRC3S472

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 白色按钮开关, 面板安装, 瞬时操作, 面板开孔直径14.8mm, 无指示灯, 单刀单掷
供应商型号: 6911515
供应商: 海外现货
标准整包数: 1

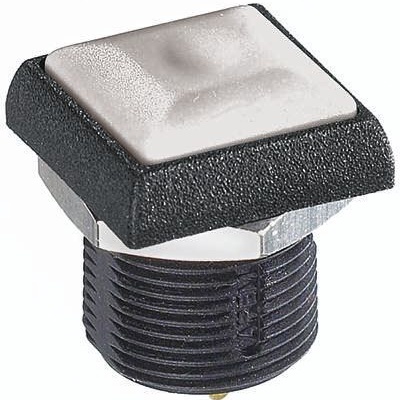

APEM 按钮开关 IRC3S472

IRC3S472概述

    # IR系列密封瞬动按钮开关技术手册

    产品简介


    APEM公司的IR系列密封瞬动按钮开关专为高可靠性和恶劣环境设计,适用于需要防水防尘的场景。该系列产品提供直径16mm的安装尺寸,具备多种操作模式和丰富的配置选项,包括密封等级达到IP67的标准型号和基于微动开关技术的高电流型号。IR系列广泛应用于工业控制、医疗设备、通信设施以及户外设备等领域。

    技术参数


    环境规格
    - 防护等级:IP67(完全防尘并能承受短暂浸水)
    - 冲击测试:符合IEC 512-4,测试6c标准,耐受冲击100g
    - 振动测试:10-500Hz,10g,符合IEC 512-4,测试6d标准
    - 盐雾测试:符合IEC 512-6,测试11f标准
    - 抗冲击强度:非发光型号IK06,符合EN 50102(1焦耳)
    - 工作温度范围:标准型号-40°C至+85°C,微动开关版本-20°C至+85°C
    电气规格
    - 最大额定值(阻性负载):
    - 金镀银触点(代码4):200mA@48VDC,200mA@250VAC
    - 银触点(代码2):2A@250VAC,4A@48VDC(带螺钉端子)
    - 电气寿命:50万次循环(全负载条件下)
    - 初始接触电阻:≤100mΩ
    - 绝缘电阻:≥1GΩ@500VDC
    - 耐压:交流1500Vrms
    - 触点反弹时间:≤10ms
    材料规格
    - 外壳:热塑性材料,UL94-V0阻燃等级
    - 推杆:聚酰胺6/6
    - 嵌套/面板:聚酰胺6/6
    - 触点:4-银、金镀;2-银(仅限螺钉端子)
    - 多股线缆:AWG20(0.6mm²),UL认证
    - LED引线:AWG26
    - 透镜:聚碳酸酯
    - 端子密封:环氧树脂
    总体规格
    - 面板厚度:最大8mm(标准版),最大3mm(微动开关版)
    - 全行程:1.7mm
    - 操作力:2N至5N
    - 机械寿命:100万次循环
    - 扭矩:最大0.8Nm(作用于螺母)
    - 焊接温度:最大320°C,持续3秒

    产品特点和优势


    IR系列开关具有以下特点:
    1. 密封性:IP67防护等级确保在恶劣环境中稳定运行。
    2. 多样性:提供多种颜色和配置选项,包括圆形和方形外壳、发光和非发光型号。
    3. 耐用性:卓越的抗冲击和振动性能,确保长期使用。
    4. 多功能:支持NO、NC+NO、NC/NO等多种电路功能。
    5. 灵活性:终端选项丰富,包括焊接端子、快速连接端子和螺钉端子。
    这些特点使其成为工业自动化和苛刻环境的理想选择。

    应用案例和使用建议


    IR系列开关可应用于以下场景:
    1. 工业控制面板:用于各种开关操作。
    2. 医疗设备:用于手术室等清洁要求高的环境。
    3. 户外设备:如自动售货机、户外监控系统等。
    使用建议:
    - 在需要发光指示的情况下,确保LED供电电压匹配并正确计算串联电阻。
    - 安装时需确保面板切口符合标准,避免影响密封性能。
    - 定期检查端子连接是否牢固,以延长产品寿命。

    兼容性和支持


    APEM提供全面的支持服务,包括技术咨询、维修和更换服务。所有型号均符合国际安全标准,并且支持与其他标准接口的产品无缝集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常启动 | 检查电源连接是否正确,确保LED电阻匹配 |
    | 密封失效 | 确认安装过程中未损坏密封件 |
    | 操作力异常 | 调整推杆位置,确保符合规格 |

    总结和推荐


    IR系列密封瞬动按钮开关以其高性能、高可靠性和多样化配置,在工业和特殊环境下表现出色。无论是需要防水防尘的高要求场景还是普通工业控制需求,IR系列都提供了出色的选择。因此,我们强烈推荐此产品用于需要高性能开关解决方案的应用中。

IRC3S472参数

参数
电气寿命 500000Cycles
开关功能 Momentary Contact
电流额定值 -
最大直流触点电压 48V
面板开孔尺寸 圆形-16.2
最大交流触点电压 250V
执行器类型 Square Button
指示颜色 -
机械寿命 -
开关配置 SPST
长*宽*高 25.4mm(高度)
安装方式 焊接安装,面板安装

IRC3S472厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IRC3S472数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IRC3S472 IRC3S472数据手册

IRC3S472封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 131.0872
10+ ¥ 124.5005
50+ ¥ 120.6553
100+ ¥ 118.0635
250+ ¥ 115.493
库存: 60
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 131.08
