IPR3SAD3

产品分类: 按钮开关
厂牌: APEM

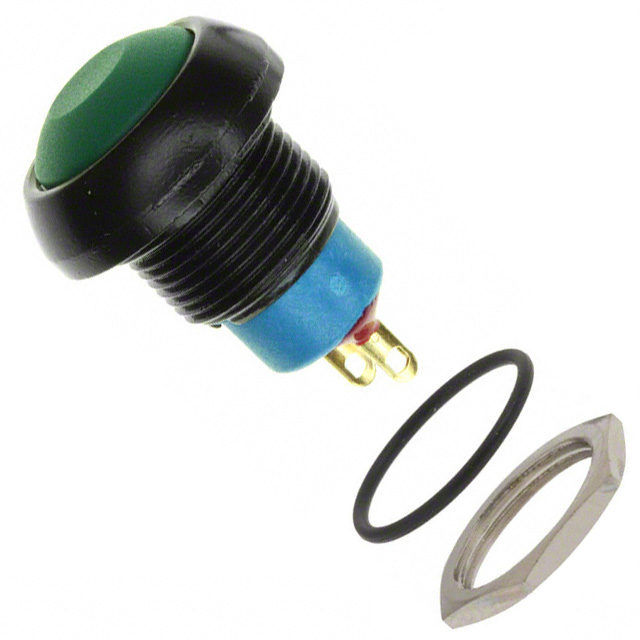

产品描述: APEM 绿色按钮开关, 面板安装, 瞬时操作, 面板开孔直径13.6mm, 无指示灯, 单刀单掷
供应商型号: BN-IPR3SAD3
供应商: 海外现货
标准整包数: 1
APEM 按钮开关 IPR3SAD3

IPR3SAD3概述


    产品简介


    本产品是一款适用于恶劣环境的按钮开关(Pushbutton switches for harsh environments),特别设计用于承受高电流和电压。它广泛应用于工业自动化、机械设备控制、汽车电子及各种需要可靠触点切换的应用场景。产品提供多种功能配置,包括常开(NO)、常闭(NC)及两者组合(NC/NO),以满足不同应用需求。

    技术参数


    电气规格
    - 最大电流/电压额定值(金镀银触点):
    - 5 A 28 VDC,70,000 次循环(仅限功能3)
    - 0.2 A 48 VDC,500,000 次循环
    - 0.5 A 48 VAC,500,000 次循环
    - 初始接触电阻:最大 100 mΩ
    - 绝缘电阻:最小 1 GΩ @ 500 VDC
    - 介电强度:1,500 Vrms
    - 触点反弹:10 ms
    其他规格
    - 带W端子时电流需限制在400 mA内。
    - 配备照明或非照明模式。
    - 提供多种配置选项。
    - 平面圆形操作头,可选标记。
    - 密封等级:IP67 和 IP69K。

    产品特点和优势


    - 密封性能:产品通过了IP67和IP69K密封测试,保证在各种恶劣环境下仍能保持良好密封。
    - 耐冲击性:按照IEC 512-4标准进行100g冲击测试,符合IEC标准。
    - 振动耐受性:能在10-500 Hz频率范围内承受10g的振动。
    - 盐雾耐受性:符合IEC 512-6测试标准。
    - 坚固性:具备IK06等级的坚固度,可在严苛环境中长期稳定工作。
    - 宽温度范围:工作温度范围为-40°C至+85°C(-40°F至+185°F)。
    - 多种配置选择:用户可以根据具体需求选择不同的配置,例如:常开、常闭、常开/常闭组合。

    应用案例和使用建议


    产品广泛应用于工业控制系统、机械设备、汽车电子、医疗设备等领域。例如,在工业自动化生产线中,这些开关可用于控制机械臂的动作;在汽车电子系统中,可用于驾驶舱内的各种控制按钮。针对不同应用场景,以下是一些建议:
    - 机械臂控制:将该开关用于机械臂上的急停按钮,确保在紧急情况下能够迅速切断电源。
    - 驾驶舱控制:将该开关用于车辆的仪表盘控制按钮,提升系统的耐用性和可靠性。
    - 户外设备:在户外设备上使用时,建议配合使用防护套以进一步提高密封性能。

    兼容性和支持


    产品兼容性强,可与各种类型的电子元件和设备搭配使用。厂商提供了详尽的技术支持文档和客户咨询服务,帮助用户更好地理解和使用该产品。此外,厂商还提供相关的软件工具和配件,便于用户进行集成和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常触发 | 检查接线是否正确,检查是否有灰尘或污垢影响接触。 |
    | 照明模块不亮 | 检查LED接线是否正确,确认电源电压和电流是否满足要求。 |
    | 接触不良 | 检查接触部分是否有氧化现象,必要时更换新的触点组件。 |

    总结和推荐


    该按钮开关凭借其卓越的电气性能和广泛的环境适应能力,在众多应用场景中表现出色。其高可靠性和长久耐用性使得该产品在市场上具有很强的竞争力。对于那些需要高可靠性和持久耐用性的工业应用,我们强烈推荐使用这款按钮开关。无论是工业自动化、机械设备还是汽车电子,它都能提供出色的解决方案。

IPR3SAD3参数

参数
电气寿命 500000Cycles
电流额定值 500mA
最大交流触点电压 48V
开关配置 SPST-NO
执行器类型 Round Plunger
最大直流触点电压 48V
机械寿命 500000Cycles
开关功能 Off-Mom
面板开孔尺寸 圆形-13.60(Dia)
指示颜色 -
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

IPR3SAD3厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IPR3SAD3数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IPR3SAD3 IPR3SAD3数据手册

IPR3SAD3封装设计

查看详情并下载
Symbol
Footprint
3D Model
