IMR7Z432

产品分类: 按钮开关
厂牌: APEM
产品描述: 圆头,圆形,按钮 开-瞬时 SPDT 圆形-直径13.60 1000000Cycles 25000Cycles 3A(DC) SPDT 面板安装 12mm(宽度)*22mm(高度)
供应商型号: HA-IMR7Z432
供应商: 海外现货
标准整包数: 25

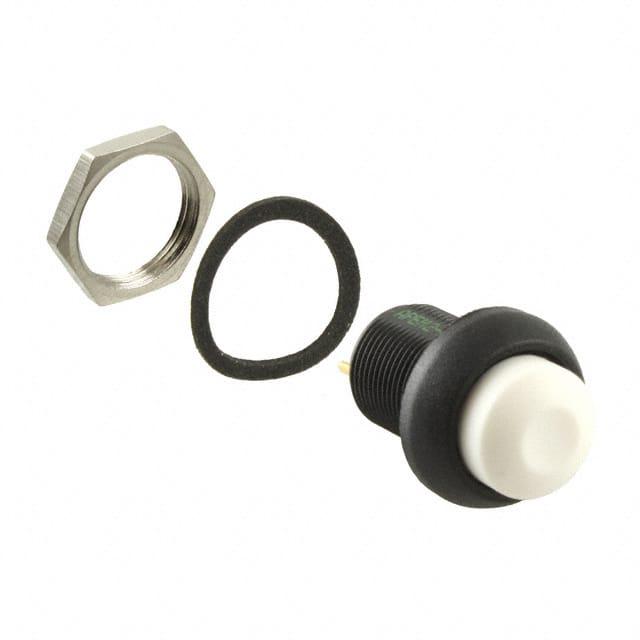

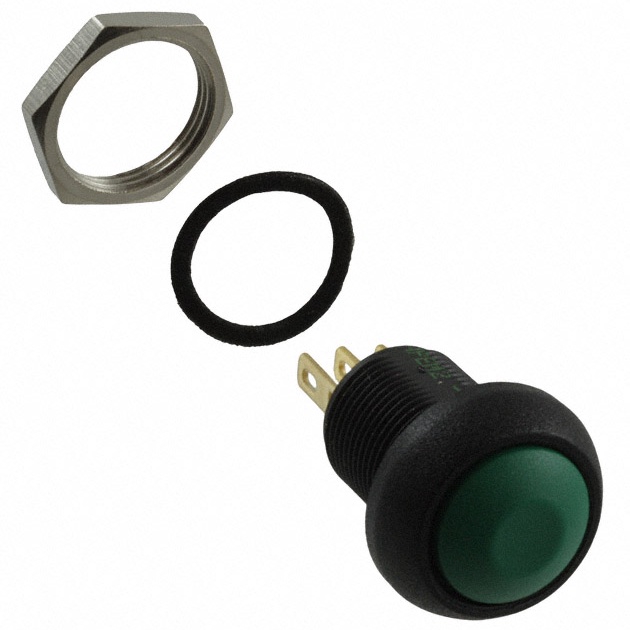

APEM 按钮开关 IMR7Z432

IMR7Z432概述


    产品简介


    本产品为密封式瞬动按钮开关,型号为IM系列,直径12毫米(Ø12 mm)的衬套版本,提供常开(NO)或常闭(NC)功能。它广泛应用于工业自动化控制、机械设备操作面板以及家用电器等领域。该按钮开关通过密封设计以提高防水防尘能力,确保在恶劣环境下的可靠性能。

    技术参数


    - 材料:
    - 外壳:聚酰胺4/6
    - 操作器:聚酰胺6/6
    - 套筒/面环:聚酰胺6/6
    - 触点:镀银金
    - 端子密封:环氧树脂

    - 电气规格:
    - 最大电流/电压:3 A @ 28 VDC
    - 初始接触电阻:最大100 mΩ
    - 绝缘电阻:最小1 GΩ(测试电压500 VDC)
    - 介电强度:端子间最小500 Vrms
    - 额定电气寿命:全负载下25,000次
    - 特点:
    - 防水防尘等级:IP67,符合IEC 60529标准
    - 耐冲击性:根据IEC 68-2-27标准,能承受50g的冲击
    - 盐雾试验:通过IEC 512-6, 测试11f
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C

    产品特点和优势


    该IM系列按钮开关具有IP67防护等级,能够在极端环境中稳定运行,且具有出色的抗冲击性能。此外,其低接触电阻和高绝缘强度保证了长期使用的可靠性。特别适用于需要在恶劣环境条件下工作的应用场景,例如工业自动化的控制面板。

    应用案例和使用建议


    IM系列按钮开关因其优异的防护能力和宽泛的工作温度范围,特别适合用于户外、海上平台和车辆驾驶舱等场合。在安装时,建议先进行详细的面板切割尺寸确认,以确保按钮开关的正确安装和最佳密封效果。同时,在极端温度环境中使用时,应注意定期检查和维护以确保持续稳定的工作状态。

    兼容性和支持


    IM系列按钮开关提供了多种接线方式(如直插式和平齐连接),可以与大多数标准面板安装硬件兼容。用户可根据具体需求选择不同的材料和颜色配置。厂商提供全面的技术支持和维护服务,包括对特定型号的审批和支持文档。

    常见问题与解决方案


    - 问题:按钮开关频繁误动作
    - 解决方法:检查并调整安装位置,确保无外界干扰源影响。

    - 问题:按钮按压后无法回弹
    - 解决方法:清洁触点,更换已损坏或磨损的弹簧组件。

    - 问题:设备内部湿度增加导致性能下降
    - 解决方法:确认所有密封件完好无损,必要时可安装额外的密封部件,如防冻防沙罩(P/N U5125)。

    总结和推荐


    IM系列密封式瞬动按钮开关以其卓越的防护性能、可靠的电气特性和广泛的适用性在市场上脱颖而出。它不仅适用于一般工业自动化,还特别适合于需要高可靠性和环境适应性的关键应用场合。基于以上各项优势,强烈推荐使用该系列产品,尤其是在严苛环境下工作的控制系统中。

IMR7Z432参数

参数
机械寿命 1000000Cycles
开关配置 SPDT
最大交流触点电压 -
指示颜色 -
面板开孔尺寸 圆形-直径13.60
开关功能 开-瞬时
电气寿命 25000Cycles
执行器类型 圆头,圆形,按钮
最大直流触点电压 -
电流额定值 3A(DC)
长*宽*高 12mm(宽度)*22mm(高度)
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 散装

IMR7Z432厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IMR7Z432数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IMR7Z432 IMR7Z432数据手册

IMR7Z432封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 23.79 ¥ 201.5013
50+ $ 21.19 ¥ 179.4793
75+ $ 20.8 ¥ 176.176
100+ $ 17.42 ¥ 147.5474
250+ $ 17.16 ¥ 145.3452
500+ $ 13.65 ¥ 115.6155
1000+ $ 10.79 ¥ 91.3913
库存: 50
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 5037.53
