IRR3F492

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 橙色按钮开关, 面板安装, 瞬时操作, 面板开孔直径14.8mm, 无指示灯, 单刀单掷
供应商型号: 6911543
供应商: 海外现货
标准整包数: 1

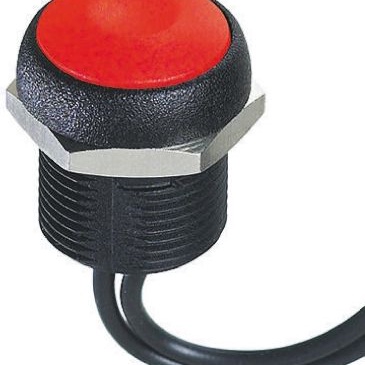

APEM 按钮开关 IRR3F492

IRR3F492概述

    APEM IR 系列密封瞬动按钮开关技术手册

    产品简介


    APEM 的 IR 系列是直径为 16 毫米的密封瞬动按钮开关,提供多种选择,包括亮灯和非亮灯版本。这些开关具有广泛的终端选项,适合各种工业和消费应用,如机械设备、汽车、医疗器械等。

    技术参数


    - 防水等级: IP67,完全防尘且可以短时间浸泡在水中。
    - 电气参数:
    - 最大电流/电压:金镀银触点(代码 4):200mA 48VDC - 200mA 250VAC;银触点(代码 2):2A 250VAC - 4A 48VDC。
    - 电气寿命:满载下 500,000 次。
    - 接触电阻:最大 100 mΩ。
    - 绝缘电阻:最小 1 GΩ(500VDC)。
    - 介质强度:1,500 Vrms。
    - 触点反弹时间:10 毫秒。
    - 材料:
    - 外壳:热塑性 UL94-V0。
    - 活塞:尼龙 6/6。
    - 壳体/边框:尼龙 6/6。
    - 触点:银,金镀。
    - LED 线:AWG26。
    - 透镜:聚碳酸酯。
    - 终端密封:环氧树脂。
    - 环境参数:
    - 防护等级:IP67。
    - 冲击防护:100g(符合 IEC 512-4,测试 6c)。
    - 振动防护:10-500Hz - 10g(符合 IEC 512-4,测试 6d)。
    - 盐雾试验:符合 IEC 512-6,测试 11f。
    - 罗布斯特:非亮灯开关符合 EN 50102(1 焦耳)。
    - 工作温度:-40°C 到 +85°C。
    - 机械参数:
    - 开关面板厚度:最大 8mm。
    - 总行程:1.7mm。
    - 操作力:2N 至 5N。
    - 机械寿命:1,000,000 次。
    - 力矩:最大 0.8Nm 应用于螺母。
    - 焊接:最大 320°C,持续 3 秒。

    产品特点和优势


    - 密封性:IP67 等级,适用于潮湿或灰尘较多的环境。
    - 终端多样性:提供焊接、电线、直角 PC、快速连接和螺丝等不同终端选项。
    - 触觉反馈:设计了明显的触觉反馈,以确保操作的准确性和可靠性。
    - 广泛的颜色选择:提供方形和圆形操作头以及多种颜色选择。
    - 电气稳定性:具有高耐电流能力,支持多种电气功能,如常开(NO)和常闭/常开组合(NC/NO)。

    应用案例和使用建议


    - 机械设备:可用于控制机械设备的启动和停止,特别是在工业环境中。
    - 医疗设备:适用于需要高度可靠性的医疗设备,如手术仪器或诊断设备。
    - 汽车应用:用于车内控制面板,如音响控制、空调系统等。
    使用建议:
    - 在高温环境下使用时,需考虑散热问题,防止过热影响使用寿命。
    - 定期检查和维护,特别是对电线和连接部分的检查,以确保长期可靠的性能。

    兼容性和支持


    - 兼容性:这些开关可与各种电路板和设备兼容。
    - 支持和维护:APEM 提供详细的安装指南和技术支持,以及配件包(如标准硬件,包括一个六角螺母和一个平面密封圈)。

    常见问题与解决方案


    - 问题:开关在高温环境下无法正常工作。
    - 解决方案:确保开关周围的通风良好,或者使用导热垫来提高散热效率。
    - 问题:开关操作时有明显噪音。
    - 解决方案:检查并调整安装面板的厚度,确保正确安装,以减少震动和噪音。
    - 问题:开关响应迟钝。
    - 解决方案:检查操作头是否清洁,必要时进行清洗或更换。

    总结和推荐


    总体而言,APEM 的 IR 系列密封瞬动按钮开关是一款高性能的产品,适用于多种严苛的应用环境。它的高可靠性和多样的终端选项使其在市场上具有很高的竞争力。我们强烈推荐在需要高度密封性和可靠性的应用中使用该产品。

IRR3F492参数

参数
开关功能 Momentary Contact
机械寿命 -
执行器类型 Curved Round Button
指示颜色 -
电气寿命 500000Cycles
面板开孔尺寸 圆形-16.2
最大直流触点电压 48V
开关配置 SPST
电流额定值 -
最大交流触点电压 250V
长*宽*高 21.8mm(高度)
安装方式 导线安装,面板安装

IRR3F492厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IRR3F492数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IRR3F492 IRR3F492数据手册

IRR3F492封装设计

查看详情并下载
Symbol
Footprint
3D Model
