1212C GREEN

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 绿色按钮开关, 面板安装, 瞬时操作, 面板开孔直径12.2mm, 无指示灯, 常闭
供应商型号: 1192891
供应商: 海外现货
标准整包数: 1

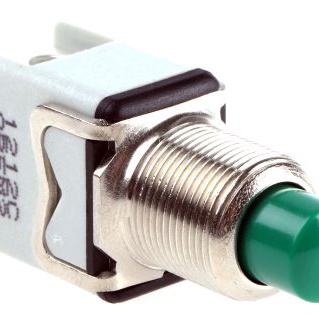

APEM 按钮开关 1212C GREEN

1212C GREEN概述

    电子元器件产品技术手册

    产品简介


    APM公司的1200系列按钮开关(型号:B1200)是一款用于瞬时操作的按钮开关,适用于各种工业和消费电子产品。该系列产品采用圆柱形推动器设计,适用于不同应用场景,如控制面板、机械设备和其他需要手动控制的场合。1200系列开关具有不同的接触材料选项,包括银触点和镀银铜触点,提供可靠的操作性能和长寿命。

    技术参数


    - 材料
    - 外壳:聚酰胺
    - 推动器:聚酰胺
    - 管套:黄铜,镍镀层
    - 触点:银触点或镀银铜触点
    - 认证
    - NF(EN 61058-1)
    - UL
    - CSA
    - 电气规格
    - 最大电流/电压额定值(电阻负载):
    - 银触点:4A 250VAC - 8A 125VAC - 4A 24VDC - 8A 12VDC
    - 镀银铜触点:2A 250VAC - 3A 125VAC - 2A 24VDC - 3A 12VDC
    - 初始接触电阻:10 mΩ
    - 绝缘电阻:1,000 MΩ min. at 500VDC
    - 耐压强度:2,000 Vrms 50 Hz min. between terminals;3,000 Vrms 50 Hz min. between terminals and frame
    - 电气寿命:10,000 cycles at full load
    - 通用规格
    - 扭矩:1.50 Nm (1.10 Ft.lb) max. applied to nut
    - 面板厚度:5 mm (.196) max.
    - 总行程:
    - NO(常开):4.5 mm (.177) ± 0.3 mm (.011)
    - NC(常闭):3.5 mm (.137) ± 0.3 mm (.011)
    - 工作温度范围:-20°C to +55°C

    产品特点和优势


    1200系列按钮开关具有以下独特功能和优势:
    - 双断点接触:采用双断点设计,确保更可靠的断开连接。
    - 高可靠性:通过UL和CSA认证,符合国际标准,提供高可靠性。
    - 多种触点材料选择:银触点和镀银铜触点的选择,适用于不同的应用场景,提供出色的电气性能。
    - 防水防尘:提供密封靴,保护开关不受灰尘和水的侵害。

    应用案例和使用建议


    1200系列按钮开关广泛应用于工业控制、机械设备、家用电器等领域。例如,在工业自动化设备中,这种开关可以用于紧急停止按钮或模式切换按钮。对于家电设备,它可以作为遥控器上的确认按钮或模式切换按钮。
    使用建议:
    - 在使用过程中,注意不要超过规定的最大扭矩,以免损坏开关。
    - 在安装时,确保面板厚度不超过5 mm,以保证正确的安装和操作。
    - 对于非金属或未接地的面板,需额外订购接地连接件(如U187)。

    兼容性和支持


    1200系列按钮开关与标准硬件兼容,如螺母U166和六角螺母U411。此外,还提供不同类型的终端连接选项,如焊接引脚、快速连接端子和螺丝端子,满足不同应用需求。厂商提供详细的安装指南和技术支持,帮助用户正确安装和使用这些产品。

    常见问题与解决方案


    1. 问题:开关操作不顺畅。
    - 解决方法:检查是否有异物堵塞或接触不良,清洁开关并重新安装。
    2. 问题:开关出现故障。
    - 解决方法:检查电路连接是否正确,必要时更换新的开关。
    3. 问题:开关寿命短。
    - 解决方法:确保使用环境符合规定的工作条件,避免超负荷使用。

    总结和推荐


    综上所述,APM公司的1200系列按钮开关以其高可靠性、多种触点材料选择和广泛的适用性,成为工业和消费电子应用的理想选择。它不仅提供了出色的电气性能和耐用性,还具备良好的兼容性和易于维护的特点。因此,我强烈推荐这一产品给那些需要高质量瞬时操作按钮开关的应用场景。

1212C GREEN参数

参数
开关功能 -
最大直流触点电压 -
执行器类型 柱塞
面板开孔尺寸 12.2mm
指示颜色 -
开关配置 单刀单掷
电气寿命 -
最大交流触点电压 -
机械寿命 -
电流额定值 -
安装方式 焊接安装,面板安装
应用等级 工业级

1212C GREEN厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

1212C GREEN数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM 1212C GREEN 1212C GREEN数据手册

1212C GREEN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.9434
10+ ¥ 40.1918
50+ ¥ 38.1436
100+ ¥ 37.3257
250+ ¥ 36.4972
库存: 32
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.94
