首页  >  产品百科  >  IHSH36F6

IHSH36F6

产品分类: 按钮开关
厂牌: APEM
产品描述: APEM 霍尔开关, 预置线路接端, 瞬间开关
供应商型号: 7651197
供应商: 海外现货
标准整包数: 1

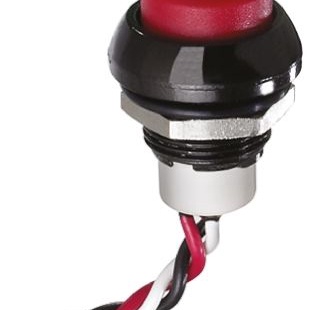

APEM 按钮开关 IHSH36F6

IHSH36F6概述

    # IH Series Hall Effect 开关技术手册

    产品简介


    IH系列霍尔效应开关是APEM公司推出的一种先进的接触式开关,适用于恶劣环境下的频繁操作。该系列分为两种型号:IH开关和IHL线性开关。它们采用霍尔效应传感器技术,确保了长寿命和可靠的无接触切换。IH开关适用于需要高频率激活的应用场景,而IHL开关则为需要线性输出控制的应用提供了解决方案。

    技术参数


    IH开关
    - 机械和环境参数
    - 防护等级:IP67
    - 温度范围:-40°C至85°C
    - 总行程:1.7 mm
    - 电气和通用参数
    - 电气功能:常开(N.O.)瞬时开关
    - 工作电压:3.5 VDC至24 VDC
    - 最大输出电流:50 mA
    - 最大输出电压:28 Vcc
    - 机械寿命:500万次
    IHL开关
    - 机械和环境参数
    - 防护等级:IP67
    - 温度范围:-40°C至85°C
    - 总行程:4.0 mm
    - EMC测试:辐射场频率范围80 MHz到1000 MHz,每米10 V,1 KHz 80%正弦波调制
    - 电气和通用参数
    - 电气功能:比例线性输出
    - 工作电压:4.5 Vcc至5.5 Vcc
    - 最大输出电流:1.25 mA
    - 最大输出电压:见图表
    - 机械寿命:1000万次

    产品特点和优势


    IH开关
    - 可用作开关和线性版本
    - 具有500万次循环的高可靠性
    - 背面板深度低
    - 优秀的IP67密封防护
    IHL开关
    - 输出0.5到4.5伏特
    - 拥有1000万次循环的超高可靠性
    - IP67密封
    - 提供模块化努力
    - 紧凑设计:直径12 mm

    应用案例和使用建议


    IH开关
    - 应用案例:物料搬运、装载机、叉车、铲斗和铲子等。
    - 使用建议:在频繁操作的场合使用,如自动化的物料处理系统。
    IHL开关
    - 应用案例:工业控制、重型设备和物料处理等领域。
    - 使用建议:可用于控制阀门或变频驱动,根据具体需求选择合适的安装位置和角度以优化性能。

    兼容性和支持


    - 兼容性:IH和IHL开关具有良好的互换性,可广泛应用于不同设备和系统中。
    - 支持:APEM公司提供全面的技术支持和售后服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:开关不能正常工作。
    - 解决方案:检查供电电压是否符合要求,确认接线是否正确连接。
    2. 问题:输出信号不稳定。
    - 解决方案:重新校准霍尔效应传感器,确保其安装位置正确无误。
    3. 问题:开关动作不灵敏。
    - 解决方案:检查开关的工作环境温度是否超出额定范围,调整周围磁场干扰。

    总结和推荐


    IH开关
    - 优点:拥有长达500万次的机械寿命,采用霍尔效应技术确保无接触操作,非常适合高频次操作的场合。
    - 推荐:强烈推荐用于自动化物料搬运系统等高频率激活的应用场合。
    IHL开关
    - 优点:提供线性输出,适用于需要精确控制的应用场景,具备1000万次的高可靠性。
    - 推荐:适合工业控制和重型设备控制等需要精确速度调节的场合。
    总的来说,IH系列霍尔效应开关凭借其卓越的可靠性和多样化应用特性,在工业控制和机械设备领域展现出强大的竞争力,值得广泛推广应用。

IHSH36F6参数

参数
面板开孔尺寸 -
最大交流触点电压 -
电气寿命 5000000Cycles
机械寿命 -
指示颜色 -
执行器类型 Plunger
电流额定值 50mA
开关配置 Single
开关功能 Off-Mom
最大直流触点电压 -
安装方式 导线安装,面板安装
包装方式 托盘

IHSH36F6厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IHSH36F6数据手册

厂牌 PDF简要描述 下载
APEM 按钮开关 APEM IHSH36F6 IHSH36F6数据手册

IHSH36F6封装设计

查看详情并下载
Symbol
Footprint
3D Model
